Vola T39EL Montageanleitung

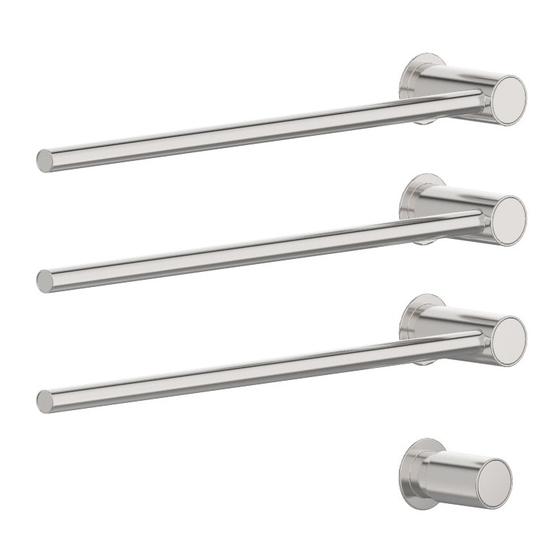

T39EL-230V
Fitting instruction Monteringsvägledning
Montageanleitung Montagehandleiding
Monteringsvejledning Manuel de montage
Instrucciones de montaje
www.vola.com IPX4
T39ELEU_UP_V6_40999279
5 703182 372709
208 mm - 8 1/4"
108 mm - 4 1/4" 47 mm - 1 3/4"
35 mm
70 mm
1 3/8"
2 3/4"
80 mm
3 1/8"
Ø52 mm
Ø2"
L
Min. 600 mm
23 1/2"
3 m
77 mm
9.8 ft
3"
VOLA A/S • Lunavej 2 • DK-8700 Horsens • Tel. +45 7023 5500 • Fax +45 7023 5511 • sales@vola.dk • www.vola.com
Only to be installed by Lightweight wall
authorized electrician. Leichtwand
Let væg
Darf nur von autorisierten
Elektrofachkraft ausgeführt werden.
Må kun installeres af en
autoriseret elinstallatør.
Installeras endast av en
kvalificerad elektriker.
Installatie verplicht uit te voeren
door een erkend elektricien.
Doit être installé par un
électricien agréé.
Solo para ser instalado por
electricista autorizado.
230VAC/50Hz
120VAC/60Hz
Extension
X
Verlängerung
Forlængerdele
Förlängningar
Lightweight wall
Verlengstukken
Leichtwand
Modification
Let væg
X VR931: VR918:
VR911+VR915:
45 - 55 mm STANDARD Standard
35 - 45 mm VR931+10 VR918+10
25 - 35 mm VR931+20 VR918+20
+
15 - 25 mm VR931+30 VR918+30
5 - 15 mm VR931+40 VR918+40
-5 - 5 mm VR931+50 VR918+50
70 - 80 mm
2 3/4" - 3 1/8"
Masonry
Mauerwerk
Murværk
Ø20 mm
13/16"
525 mm
20 3/4"
VR929:
Ø43 mm Ø60 mm
Ø1 3/4" Ø2 3/8"
80 mm
3 1/8"
Lätta konstruktion
Holle wandconstructie
Construction légére
Pared liviana
a
c
d
b
Lätta konstruktion
Holle wandconstructie
Construction légére
Pared liviana
a
c
b
d
Murverk
Massieve wand
Mur Plein
Albañilería
g
h
Ø16 mm.
Tiles Kakelplattor
Fliesen Tegels
Fliser Carreaux
Baldosas
e
50 mm 15 - 25 mm
2" 5/8" - 1"
a
b
c
d
e
Large tiles Stora kakelplattor
Große Fliesen Grote tegels
Store fliser Grands carreaux
Baldosas grandes
e
50 mm 15 - 25 mm
2" 5/8" - 1"
a
b
c
d
e
Tiles Kakelplattor
Fliesen Tegels
Fliser Carreaux
Baldosas
e
d
50 mm 15 - 25 mm
2" 5/8" - 1"
g
h
d
e
Paint/Tapestry Målarfärg/Tapet
Lack/Tapete Kleurstof/Behang
Maling/Tapet Peinture/Tapisserie
Pintar/Tapiz
50 mm 15 - 25 mm
2" 5/8" - 1"
e
Paint/Tapestry Målarfärg/Tapet
Lack/Tapete Kleurstof/Behang
Maling/Tapet Peinture/Tapisserie
Pintar/Tapiz
Cement plaster Cementpuds
Zementputz Cementplester
Cementpuds Ciment à base de plâtre
Yeso de cemento
50 mm 15 - 25 mm
2" 5/8" - 1"
e
h
