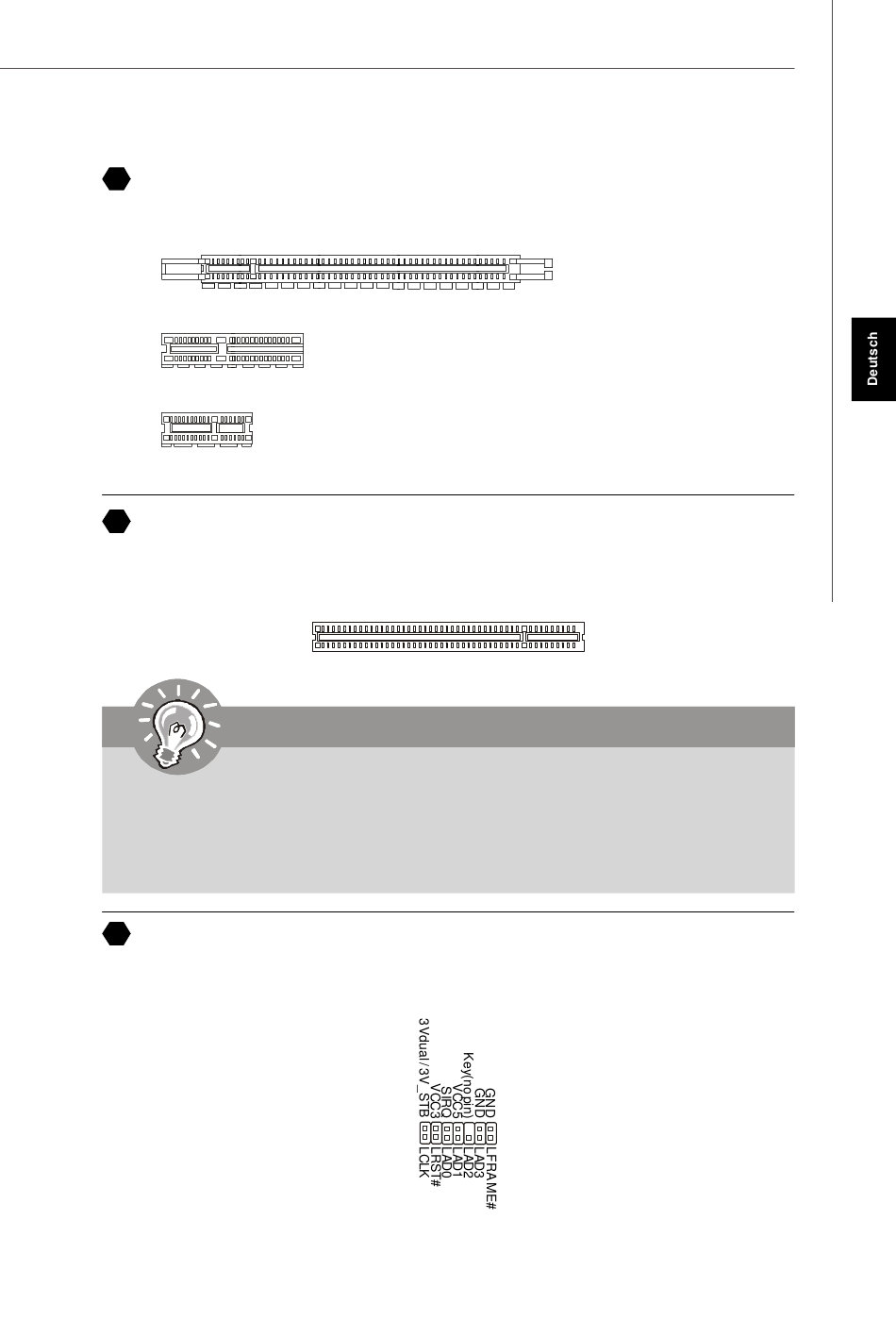

PCI Express Slot (x16/ x4/ x1)
28
Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten.
PCI Express x 1 Slot
29
PCI (Peripheral Component Interconnect) Slot
Di e PCI St eckplät ze unterstützt LAN Karte, SCSI Karte, USB Karte und andere
Zusatzkarten cards,die mit PCI Spezifikationen übereinstimmen.
Wichtig
Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den
N e t z s t e c k e r g e zog e n ha b e n . S t u d i e r e n S i e b i t t e d i e A n l ei t u n g z u r
Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die
Erweiterungskarte vorzunehmen, sei es an Steckbrücken ("Jumpern"), Schaltern
oder im BIOS
.
30
TPM Modul Anschluss
Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt.
W eitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
PCI Express x 4 Slot
2
1
PCI Express x 16 Slot
14
13
