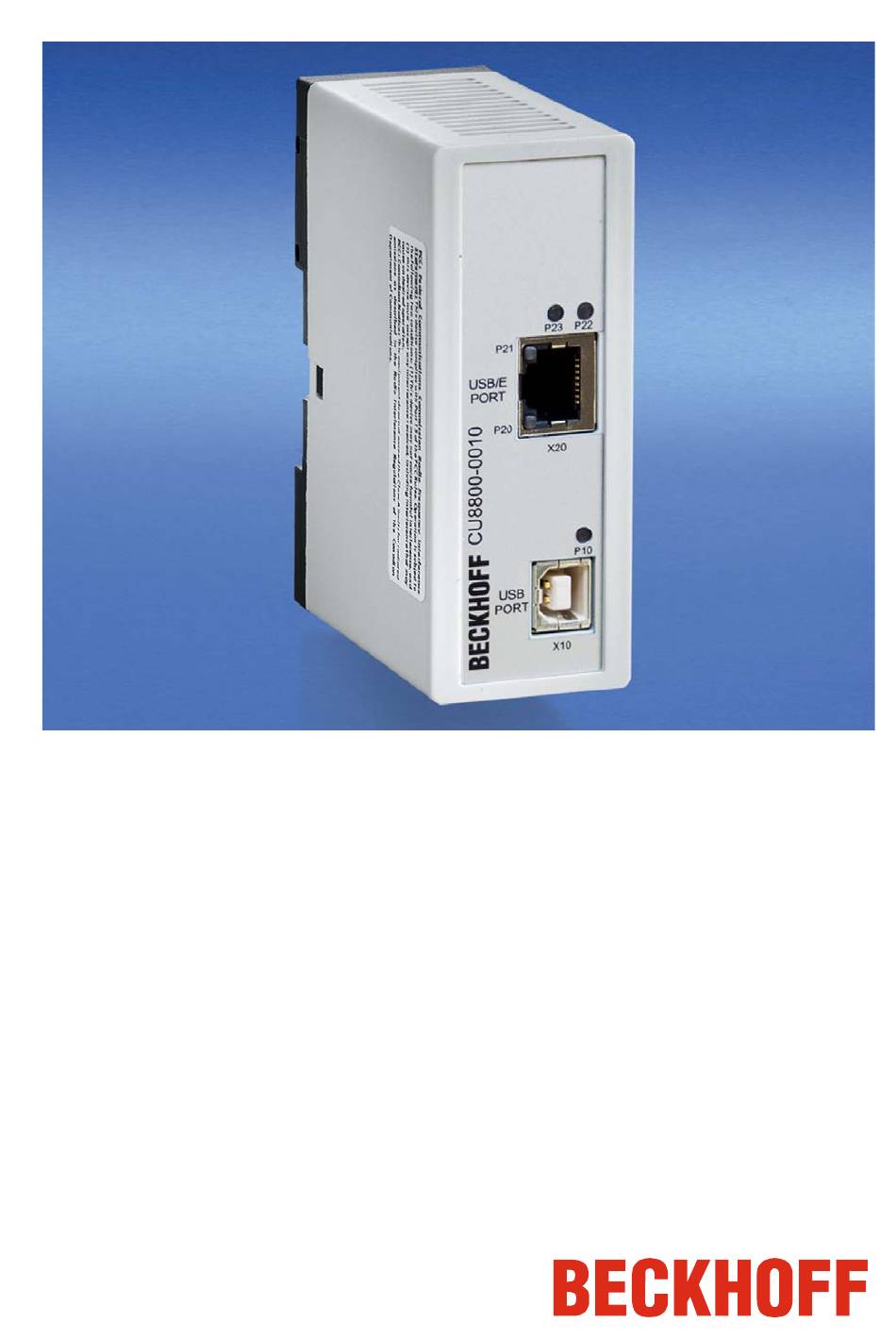

- Seite 1 Installations- und Betriebsanleitung für CU8800-0010 USB-Extender-Tx Version: 1.5 Datum: 13.03.2015...
-
Seite 3: Inhaltsverzeichnis
3.1.2 Auspacken Montage / Demontage Geräte anschließen 3.3.1 Leitungen anschließen 3.3.2 Versorgungsspannung anschließen 4 Betrieb Beschreibung der Architektur 4.1.1 Konfiguration 1 4.1.2 Konfiguration 2 Instandhaltung 4.2.1 Reinigung 4.2.2 Wartung Außerbetriebnahme 4.3.1 Entsorgung 5 Abmessungen 6 Technische Daten 7 Anhang CU8800-0010... - Seite 4 Inhaltsverzeichnis Service und Support 7.1.1 Beckhoff Service 7.1.2 Beckhoff Support 7.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada CU8800-0010...
-
Seite 5: Vorwort
Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CU8800-0010... -
Seite 6: Erklärung Der Sicherheitssymbole
Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht • alle an den Produkten angebrachten Sicherheits- und Warnhinweise nicht entfernt werden und leserlich bleiben. CU8800-0010... -
Seite 7: Produktbeschreibung
2 Produktbeschreibung 2.1 Produktübersicht Der Beckhoff CU8800-0010 USB-Extender-Tx erlaubt es, die Beschränkungen der Kabelänge bei USB- Kabeln zu umgehen. Ein USB-Kabel darf gemäß Spezifikation eine maximale Länge von 5 Metern haben. Mit Hilfe der Erweiterungsbox kann diese Entfernung auf bis zu 50 Meter erweitert werden. Die Einheit sendet eingehende USB-Signale zu den Empfängern CU8850 und CU8860. -
Seite 8: Anschlüsse
über den USB-Anschluss bezogen. Wenn die Box mit Storm versorgt wird, leuchtet die LED P10 grün. Erst USB-Verbindung herstellen Die USB-Verbindung zwischen PC und dem CU8800-0010 sollte vor dem Einschalten des PCs hergestellt werden, ansonsten kann es zu Überstrommeldungen kommen. -
Seite 9: Led-Diagnose
Gerät liefert + 15 V für USB/E USB/E Kein Gerät über USB/E Port angeschlossen Port leuchtet grün angeschlossenen Gerät ist ein Full Speed Device (12 MBit/s) USB/E Kein Gerät über USB/E Port angeschlossen Port leuchtet grün angeschlossenen Gerät ist ein Low Speed Device (1,5 MBit/s). CU8800-0010... -
Seite 10: Installation
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CU8800-0010... -
Seite 11: Montage / Demontage
Installation 3.2 Montage / Demontage Der USB-Extender-Tx CU8800-0010 kann einfach auf einer 35 mm Hutschiene (gemäß EN 50022) eingerastet werden: Um den CU8800-0010 von der Hutschiene zu entfernen: 1. Lasche auf der Unterseite mit einem Schraubenzieher nach unten ziehen (1) 2. -
Seite 12: Geräte Anschließen
3.3.1 Leitungen anschließen Die Anschlüsse sind im Kapitel Produktbeschreibung dokumentiert. Halten Sie beim Anschließen der Leitungen an den CU8800-0010 die nachfolgend beschriebene Reihenfolge ein: • Schalten Sie alle anzuschließenden Geräte aus • Trennen Sie alle anzuschließenden Geräte von der Stromversorgung •... -
Seite 13: Betrieb
4.1.2 Konfiguration 2 Diese Konfiguration zeigt den Anschluss eines CP69xx/ CP79xx Control-Panels an die CU8800 Extension-Box. Die maximale Länge der Erweiterung beträgt 51 Meter: 1 Meter Kabel vom Host- Computer zur CU8800 Extension-Box; bis zu 50 Meter Extension Kabel zum Control-Panel. CU8800-0010... -
Seite 14: Instandhaltung
Das Gerät kann mit einem feuchten, weichen Putzlappen gereinigt werden. Verwenden Sie keine ätzenden Reinigungsmittel, keine Verdünnung, keine Scheuermittel und keine harten Gegenstände, die zu Kratzern führen könnten. 4.2.2 Wartung Der CU8800-0010 USB-Extender-Tx ist wartungsfrei. 4.3 Außerbetriebnahme 4.3.1 Entsorgung Nationale Elektronik-Schrott-Verordnung beachten Beachten Sie bei der Entsorgung des Gerätes unbedingt die nationale Elektronik-... -
Seite 15: Abmessungen
5 Abmessungen Das Modul zeichnet sich durch ein geringes Bauvolumen aus. Mit einer Höhe von 100 mm entsprechen die Maße der Module exakt denen der Beckhoff Busklemmen. Die abgesenkten Steckerflächen ermöglichen den Einsatz in einem Standard Klemmenkasten von 120 mm Höhe. -
Seite 16: Technische Daten
Technische Daten 6 Technische Daten Produktbezeichnung CU8800-0010 Anzahl der USB Type B Ports (upstream) Anzahl der USB–Extender-Tx Ports (RJ45) unterstützte Standards USB 1.1 Unterstützte Übertragungsraten USB 12 Mbit, 1,5 Mbit Statusanzeige 5 LEDs Kabellänge USB-Erweiterung maximal 50 Meter Kabellänge USB maximal 1 Meter über USB (5 V DC) -
Seite 17: Anhang
Anhang 7 Anhang 7.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 7.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 18: Fcc Zulassungen Für Kanada
Technische Veränderungen an dem Gerät können zum Verlust der FCC Zulassung führen. Hinweis 7.4 FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet die Klasse A Grenzwerte für Abstrahlungen wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden nicht. CU8800-0010...
