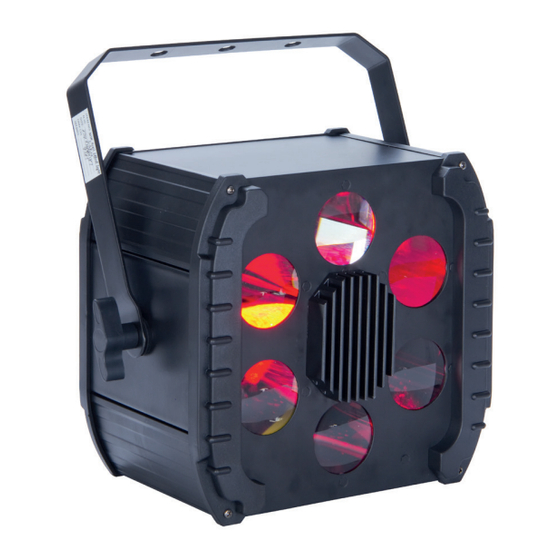

- Seite 1 Quad Star HP LED Effektlicht 11/2018 LIG0011007-000 Bedienungsanleitung User Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Seite 3: Garantie
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Quad Star HP LED Effektlicht! Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsge- mäß! Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken von Teilen ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befi nden sich keine zu wartenden... -
Seite 5: Installation
Hinweis! (Betriebsbedingungen) Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich (IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuch- tigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädi- gungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit... -
Seite 6: Betriebsart Dmx
Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Nor- men und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) HIinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. -
Seite 7: Betriebsart Auto Oder Sound
4-Kanal DMX Modus: DMX Adresse: DMX Wert: DMX Funktion: 000-255 Farbanwahl (30 Farbkombinationen) 000-009 Keine Rotation 010-120 Rotation im Uhrzeigersinn 121-134 Keine Rotation 135-245 Rotation gegen den Uhrzeigersinn 246-255 Keine Roatation 001-255 Strobe Funktion 000-255 Dimmer (0-100%) Betriebsart Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). -
Seite 8: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente: Nummer Beschreibung Feststellschraube LEDs Display DMX Eingang (3-pol) DMX Ausgang (3-pol) Stromeingang Stromausgang Menu-Tasten Montagebügel... -
Seite 9: Bedienung
Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me- nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt. -
Seite 10: Spezifikationen
Spezifikationen: Quad Star HP LED Effektlicht Model LightmaXX LEDs 3x 4 Watt 4in1 QCL Lichtquelle 32Watt High Power LED Farbmischung RGBW Kühlung Passiv (ohne Lüfter) Abstrahlwinkel 65° (MFL) LED Display Spannungsversorgung AC 100-240V / 50 Hz Stromverbrauch 44 Watt max. -
Seite 11: Fehlerbehebung
Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä- ten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka- bel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi- cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. -
Seite 12: Entsorgung Von Verpackungen
Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird. - Seite 13 Notizen Dokument-ID: MS-LIG0011007-000 (10/2018)
- Seite 14 Safety Instructions! Please read before connection • ions in your country. and operation! • If the power cord is damaged, it must be replaced imme- diately with an original spare part from the manufacturer. RISK OF ELECTRIC SHOCK. DO NOT OPEN! •...
-
Seite 15: Scope Of Delivery
Manual Intended use: The product LightmaXX Quad Star HP LED effect light was designed for use as an electronic LED lighting effect. The device may only be operated for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Seite 16: Safety Instructions
Safety instructions: DANGER! (For Babies and Children) Dispose of or store any packaging material properly! Packaging material must be kept out of the reach of babies and children due to the danger of suffocation. Make sure that children never use the device unattended! In addition, make sure that children do not remove (small) parts from the device, as they could suffocate by swallowing parts! DANGER! (Electric shock due to high voltages in the device) - Seite 17 Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or solar radiation can also lead to damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
-
Seite 18: Operation
Warning! (Risk of injury from falling) It must be ensured that the device complies with all legal standards and regula- tions in the respective country of use. Ensure that the device is always secured by a second mounting cable (e.g. Safety). Hint! ((Fire hazard due to overheating) The maximum permissible ambient temperature of this device is 40°C. - Seite 19 4-Channel DMX Mode: DMX Adress: DMX Value: DMX Function: 000-255 Color selection (30 colour combinations) 000-009 No rotation 010-120 Clockwise rotation 121-134 No rotation 135-245 Counterclockwise rotation 246-255 No rotation 001-255 Strobe function 000-255 Dimmer (0-100%) Operating mode Auto or Sound: The device contains automatic programs that run according to fi xed schemes (Auto) or are retrieved via the built-in microphone to match the music (sound).
-
Seite 20: Connections And Control Elements
Connections and control elements: Number Description Locking screw LEDs Display DMX Input (3 pin) DMX Output (3 pin) Power in Power out Menu keys Mounting bracket... - Seite 21 Operating: Start: Connect the device to the mains and wait a few seconds for it to be ready for use. Menu: Navigation in the menu is done via the four menu buttons below the display. With the „Menu“ button you activate the menu, the navigation is done via the „Up“ and „Down“ buttons. A corres- ponding selection is confi rmed with the „Enter“...
- Seite 22 Specifi cations: Model Quad Star HP LED effect light LightmaXX LEDs 3x 4 Watt 4in1 QCL Light source 32Watt High Power LED Color mixture RGBW Cooling Passive (without fan) Beam angle 65° (MFL) LED Display Power supply AC 100-240V / 50 Hz Power consumption 44 Watt max.
-
Seite 23: Troubleshooting
Troubleshooting: Hint! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power ampli- fi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible trans- mission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid to rapid troubleshooting. -
Seite 24: Environmental Safety
Cleaning: A regular cleaning of the device from impurities and dust increases the durability of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfi ber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt. - Seite 25 Notes Dokument-ID: MS-LIG0011007-000 (10/2018)
