Seitenschutze Einstellen - Krone EasyCut B 870 CV Collect Originalbetriebsanleitung

10 Einstellungen
10.5

Seitenschutze einstellen

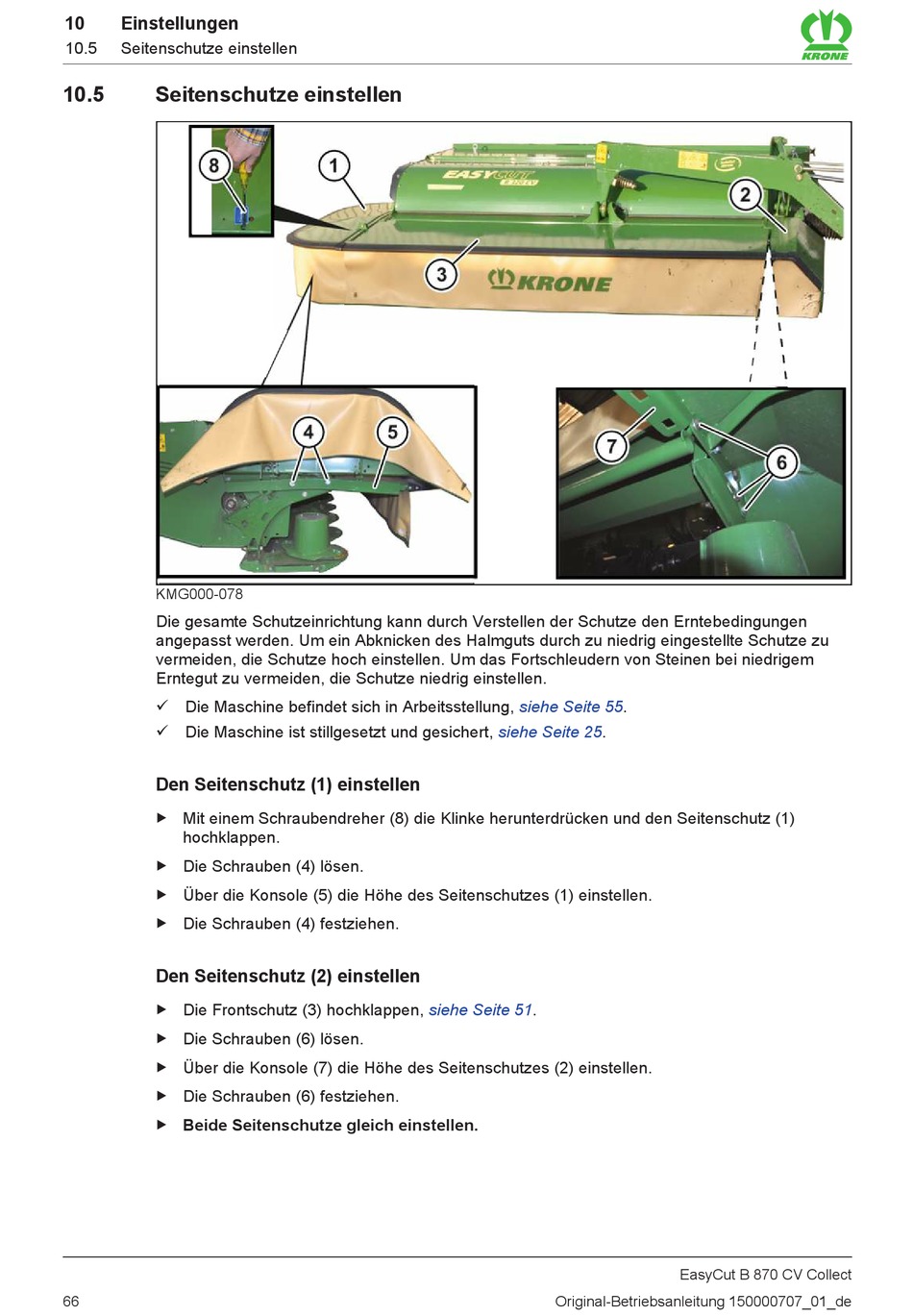

10.5 Seitenschutze einstellen
KMG000-078
Die gesamte Schutzeinrichtung kann durch Verstellen der Schutze den Erntebedingungen
angepasst werden. Um ein Abknicken des Halmguts durch zu niedrig eingestellte Schutze zu
vermeiden, die Schutze hoch einstellen. Um das Fortschleudern von Steinen bei niedrigem
Erntegut zu vermeiden, die Schutze niedrig einstellen.
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
Den Seitenschutz (1) einstellen
„ Mit einem Schraubendreher (8) die Klinke herunterdrücken und den Seitenschutz (1)
hochklappen.
„ Die Schrauben (4) lösen.
„ Über die Konsole (5) die Höhe des Seitenschutzes (1) einstellen.
„ Die Schrauben (4) festziehen.
Den Seitenschutz (2) einstellen
„ Die Frontschutz (3) hochklappen,
„ Die Schrauben (6) lösen.
„ Über die Konsole (7) die Höhe des Seitenschutzes (2) einstellen.
„ Die Schrauben (6) festziehen.
„ Beide Seitenschutze gleich einstellen.
66
siehe Seite 55.
siehe Seite 25.
siehe Seite 51.
Original-Betriebsanleitung 150000707_01_de
EasyCut B 870 CV Collect
