Seite 1

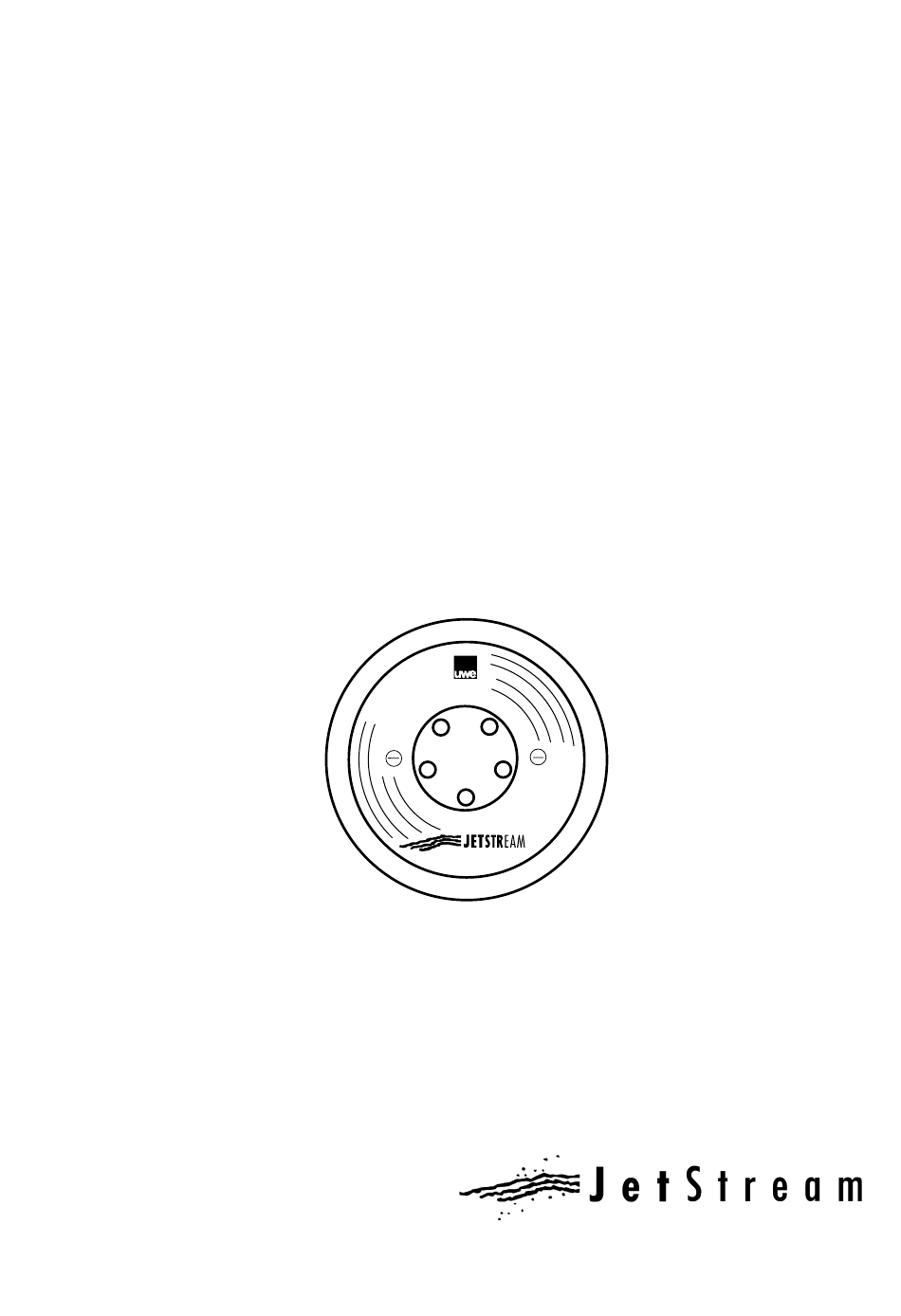

Montage- und Bedienungsanleitung GB INSTALLATION AND OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI INSTRUZIONE PER IL MONTAGGIO E L’USO INSTRUCCIONES PARA EL MONTAJE Y LA UTILIZACION VIVA...
Seite 2
Inhaltsverzeichnis MONTAGE UND BEDIENUNGSANLEITUNG ........Seite 3 - 7 GB Table of Contents INSTALLATION AND OPERATING INSTRUCTIONS ......page 8 - 11 Contenu INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI ...... page 12- 15 Indice INSTRUZIONE PER IL MONTAGGIO E L’USO ........pagina 16 - 19 Indice INSTRUCCIONES PARA EL MONTAJE Y LA UTILIZACION ....
1.1 Vor der Inbetriebnahme Die Sicherheitshinweise und die Bedienungsanleitung müssen vor der Aufstellung und Inbetriebnahme aufmerk- sam gelesen und beachtet werden. Halten Sie unbedingt die Anforderungen der Firma uwe bzw. der Normgeber ein. 1.2 Erstinbetriebnahme des Gerätes Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten.
Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten. Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. Bevor Sie die uwe JETSTREAM Anlage in Betrieb nehmen, drehen Sie den Motor am Lüfterrad von Hand mehrmals durch.
Seite 5
• Fliesenplan (Bild 2 und Bild 3 ) Fliesen Sie die Rohbauteile bis zu ihrer Innenkante. Putz- und Fliesenausgleich 6 cm. • Becken mit Folienauskleidung (Bild 4) Ordnen Sie Klemmrahmen, die Dichtungen aus Folienmaterial und die Gummidichtung nach Bild 4 an. •...
Die Sicherheitshinweise müssen vor der Aufstellung aufmerksam gelesen werden. Halten Sie unbedingt die Anforde- rungen der Fa. uwe bzw. der Normgeber ein. Für den Fall, daß die Hinweise nicht berücksichtigt werden, geschieht dies in der alleinigen Verantwortung des Monteurs. Jegliche Haftung des Herstellers entfällt somit.
Seite 7
Montage Luftansaugschlauch Schieben Sie den Schlauch über den Schlauchnippel (32) des Ventils (33). Klemmen Sie den Schlauch mittels der Schlauchschellen (34) fest. Dübeln Sie die Halter (35) so in die Wand, daß die Oberkante des Ventils (33) mindestens 5 cm über dem max. Wasser- spiegel des Schwimmbeckens liegt.
