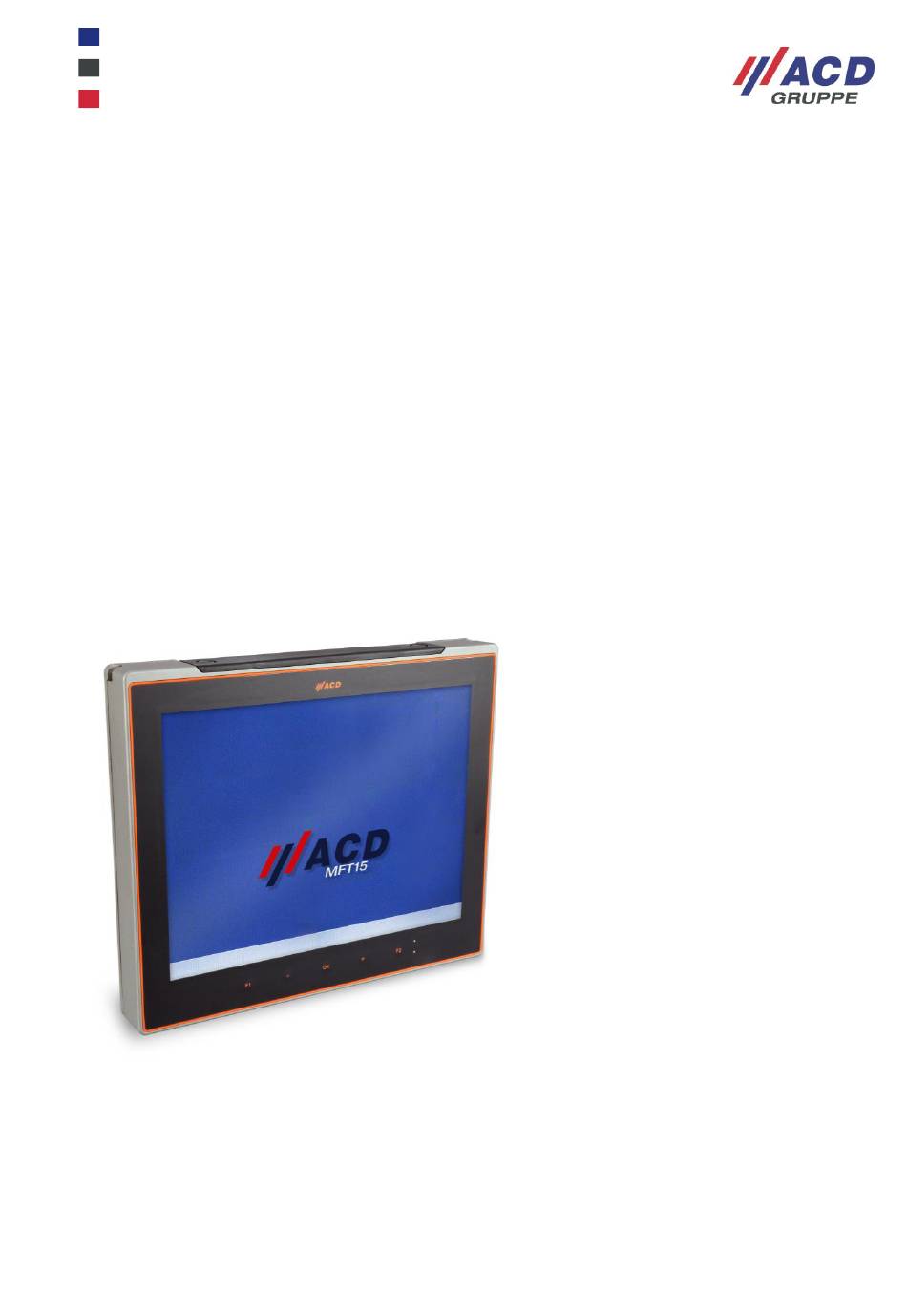

- Seite 1 Hardwaredokumentation MFT15 Version: 2.30 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. MFT15 Hardwaredokumentation V2.30 de.doc 1 / 17...
-
Seite 2: Inhaltsverzeichnis
Ein- und Ausschalten des Gerätes ................. 12 MFT10Tray ....................13 Integrierter Akku ..................13 10 Kabelschachtabdeckung ................14 11 CE Prüfung ....................15 12 Schock und Vibration ................. 16 13 Zubehör ...................... 16 MFT15 Hardwaredokumentation V2.30 de.doc 2 / 17... -
Seite 3: Technische Daten
WLAN nach IEEE 802.11a/b/g/n/ac inkl. BT-kompatibler Nahbereichsfunk (BT V4.2) Optional: WLAN Security : WPA, IEEE802.11i (Personal and Enterprise), WPA2, WPA2-PSK 802.1x: PEAP-MSCHAPv2, PEAP-GTC, PEAP-TLS, EAP-TLS, EAP-TTLS, EAP-FAST, LEAP 1 x USB3.0 (rechte seitliche Abdeckung) MFT15 Hardwaredokumentation V2.30 de.doc 3 / 17... -
Seite 4: Bestimmungsgemäße Verwendung
Die Leistungsaufnahme variiert je nach Auslastung des Gerätes Bestimmungsgemäße Verwendung Das MFT15 dient als Terminal speziell für den Einsatz auf Fahrzeugen wie Staplern, Kommissionierern und Flurförderfahrzeugen. Bitte verwenden Sie das System nicht in explosionsgefährdeten Bereichen. Beachten Sie bitte die nationalen regulatorischen Bestimmungen beim Einsatz von drahtlosen Geräten. Die mitgelieferten Komponenten sind nur für die Verwendung mit diesem Gerät vorgesehen. -
Seite 5: Sicherheits- Und Warnhinweise
Entscheidung der Firma ACD einzuholen, um das Gerät einzuschicken oder vor Ort reparieren zu lassen. ACHTUNG Das Gerät darf nur nach Rücksprache mit der Firma ACD und dann nur von ausgebildetem Fachpersonal geöffnet werden. ACHTUNG Im MFT15 mit Akku ist ein Lithium-Ionen Akkupack verbaut. -
Seite 6: Hersteller
Behandlung des Gerätes zu schweren oder gar tödlichen Verletzungen führen können. Außerdem kann es auch zu erheblichen Sachschäden führen. Das Gerät darf nur nach Rücksprache mit der Firma ACD und dann ACHTUNG nur von ausgebildetem Fachpersonal geöffnet werden. Das Gerät darf nur in der vom Haltebügel vorgesehenen Lage befestigt werden. -
Seite 7: Anschlussbelegung
Kabelschachtabdeckung aufgesetzt und verschraubt sein und die zum Leitungsquerschnitt passenden Durchführungstüllen verwendet werden. Nicht verwendete Durchführungen müssen mit einer Durchführungstülle und dem zum Querschnitt passenden Blindstopfen verschlossen sein. Weitere Informationen siehe Kapitel 11 (CE-Prüfung). MFT15 Hardwaredokumentation V2.30 de.doc 7 / 17... - Seite 8 DC-Buchse 2,5 mm 14 - 30 V DC (siehe 6.6) Reset-Taster (siehe 6.7) Anmerkung: Damit für die Anschlüsse ein IP-Schutz von IP65 gewährleistet werden kann, muss die Abdeckung mit zugehörigem O-Ring aufgesetzt und mit einer Senkkopfschraube M3 x 8 mm verschraubt sein. MFT15 Hardwaredokumentation V2.30 de.doc 8 / 17...
-
Seite 9: Spannungsversorgung: Sub-D Stecker 15Polig Steckerbelegung
Soll das Zündsignal verwendet werden, muss ein Spannungsversorgungskabel (3-adrig) mit Zündfunktion (ACD Art.-Nr. 12100677) verwendet werden. Das Spannungsversorgungskabel (2-adrig) ohne Zündfunktion (ACD Art.-Nr. 12100079) kann weiterhin verwendet werden, es kann aber die Zündfunktion nicht genutzt werden. c) Der Spannungspegel des Zündsignals beträgt 9 V bis 72 V DC (wie die Spannungsversorgung). -
Seite 10: Com 1 (Rs232): Sub-D Stecker 9Polig Steckerbelegung
Der Anschluss ist seitlich rechts unter der Abdeckung utergebracht. Auslegung in Bezug auf die Leistung: Mindestens 70 W. Pin Nr. Beschreibung Funktion POWER IN+ Spannungsversorgung 14 – 30 V DC Innenleiter Außenleiter POWER IN- Spannungsversorgung 0V MFT15 Hardwaredokumentation V2.30 de.doc 10 / 17... -
Seite 11: Reset-Taster
Blinklicht (schnell): 0,5 Sek an/0,5 Sek aus: Gerät hat Untertemperatur und die Heizung ist aktiv. Dauerlicht: Gerät im hochfahrenden bzw. hochgefahrenen Zustand gelbe LED Blinklicht: Fehler (Akku-Fehler), siehe Doku: „MFT10Tray“ Dauerlicht: Heizung an. Der Fehlerzustand hat von der Anzeige her Priorität. MFT15 Hardwaredokumentation V2.30 de.doc 11 / 17... -
Seite 12: Helligkeitsverstellung
Sekunden. (Die OK-Taste muss hierbei gedrückt bleiben) Aus- no key über die Herunterfahren-Funktion des Betriebssystems schalten durch das Betätigen der F1-Taste für mindestens fünf Sekunden (ATX off) durch das Betätigen der F2-Taste für mindestens fünf Sekunden MFT15 Hardwaredokumentation V2.30 de.doc 12 / 17... -
Seite 13: Per Zündung
Standby eine verbleibende Akkubereitschaft von ca. sieben Tagen . Der Akku kann über das von ACD vorgesehene Tischnetzteil bzw. über die Versorgung des Fahrzeugs geladen werden. Der Ladestrom beträgt 1,0 A, die Ladezeit ca. 2,5 Stunden. -
Seite 14: Kabelschachtabdeckung
Die Abdeckung ist mit acht Linsenkopfschrauben M4 x 12 mm mit einem Drehmoment von 1,0 Nm zu verschrauben. Abbildung unten : Beispielkonfiguration Kabelschachtabdeckung 6 mm Tülle für das ACD Spannungsversorgungskabel 5 mm Tülle für das USB Anschlusskabel ... -
Seite 15: Ce Prüfung
11 CE Prüfung Das Gerät MFT15 entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit, die EMV-Richtlinie 2014/30/EU, der RE-Richtlinie 2914/53/EU sowie in der Niederspannungsrichtlinie 2014/25/EU, festgelegt sind. Das Gerät erreichte dabei folgende Werte: Schärfe-Grad... -
Seite 16: Schock Und Vibration
12 Schock und Vibration Das MFT15 wurde einem Shakertest nach folgenden Normen unterzogen: EN 60068-2-6: Vibration EN 60068-2-27: Dauerschock Die in den Normen geforderten Bedingungen wurden dabei erfüllt. 13 Zubehör Zubehörteil Bestelldaten Bemerkung Bestehend aus: Art.-Nr. 12100677 Stand. Bordspannungskabel MFT1X Montagekit RAM-Mount 231 Art.-Nr. - Seite 17 Art.-Nr. 49500245 d = 8 mm 8 mm Kabeldurchführung Kabelschachtabdeckung schwarz Art.-Nr. 49302237 Abdeckung Kabelschacht an Gehäuserückwand *) Der Tausch des Akkus darf nur von dafür ausgebildetem Fachpersonal auf Anweisung von ACD erfolgen. MFT15 Hardwaredokumentation V2.30 de.doc 17 / 17...
