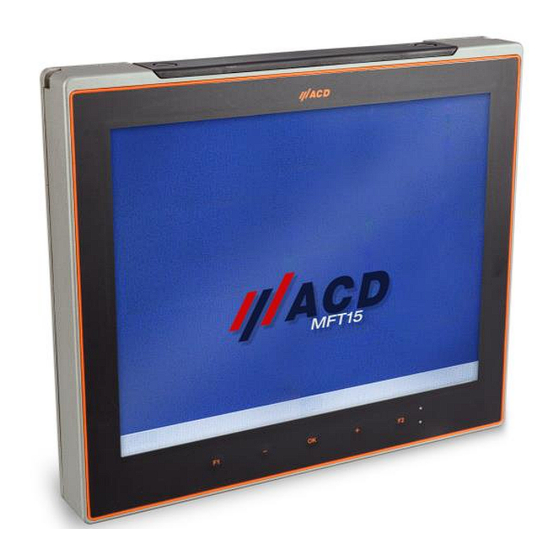

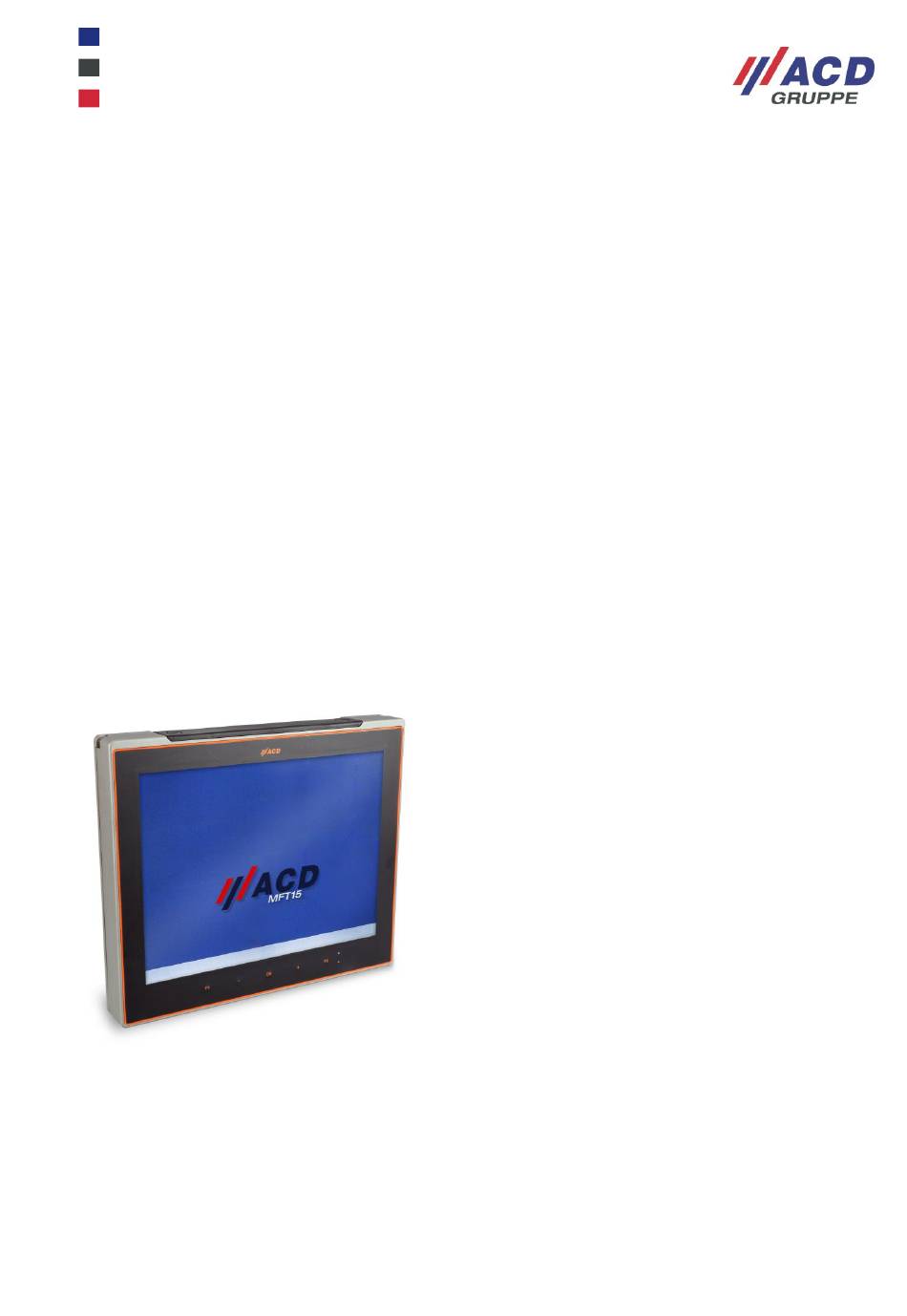

- Seite 1 Hardwaredokumentation MFT 15 Version: 1.20 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. MFT15 Hardwaredokumentation V1.20_de 1 / 15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Technische Daten ..................3 Bestimmungsgemäße Verwendung ............. 4 Sicherheits- und Warnhinweise ..............5 Hersteller ...................... 6 Hinweise zur Benutzung ................6 Anschlussbelegung ..................6 Spannungsversorgung: Sub-D Stecker 15polig Steckerbelegung ......7 USB ........................... 8 Audio ......................... 8 COM 1 (RS232): Sub-D Stecker 9polig Steckerbelegung ........8 Ethernet ........................ -
Seite 3: Technische Daten
1 Technische Daten Frästeil (Vorder- und Rückteil), Aluminium, pulverbeschichtet, RAL 9007 Gehäuse: matt, graualuminium Belastbarkeit: Shock und Vibration nach EN 60068-2 Teil -6, -27 Schutzart: IP65 Betriebstemperatur: -30 °C bis 45 °C Lagertemperatur: -30 °C bis 70 °C Rel. Luftfeuchte: 5 % bis 95 % (im Betrieb), keine Betauung Geräteabmessungen: 366 x 311 x 71 mm (B x H x T;... -
Seite 4: Bestimmungsgemäße Verwendung
Anmerkungen: Eingetragenes Warenzeichen – Microsoft Eingetragenes Warenzeichen – Intel Celeron Technische Änderungen vorbehalten! Standard Verschlüsselungen sind ACD validiert Technische Änderungen vorbehalten! Hierbei handelt es sich um eine durchschnittliche Leistungsaufnahme Scenario Design Power (SDP) Die Leistungsaufnahme variiert je nach Auslastung des Gerätes Nähere Angaben siehe Kapitel 9 (Akku) -
Seite 5: Sicherheits- Und Warnhinweise
Entscheidung der Firma ACD einzuholen, um das Gerät einzuschicken oder vor Ort reparieren zu lassen. ACHTUNG Das Gerät darf nur nach Rücksprache mit der Firma ACD und dann nur von ausgebildetem Fachpersonal geöffnet werden. ACHTUNG Im MFT15 mit Akku (Geräteoption auf Anfrage) ist ein Lithium-... -
Seite 6: Hersteller
4 Hersteller ACD Elektronik GmbH Engelberg 2 88480 Achstetten Germany Tel.: +49 (0) 7392-708 0 Fax: +49 (0) 7392-708 490 Web: http:\\www.acd-gruppe.de 5 Hinweise zur Benutzung Wenn ein gleichbleibender Bildinhalt längere Zeit unverändert angezeigt wird, muss ein Bildschirmschoner (Bildschirmdunkelschaltung) aktiviert sein, um das angeschlossene TFT-Display vor dem so genannten "Einfrieren"... -
Seite 7: Spannungsversorgung: Sub-D Stecker 15Polig Steckerbelegung
Spannungsversorgung 0 V frei POWER IN+ Spannungsversorgung + POWER IN+ Spannungsversorgung + POWER IN+ Spannungsversorgung + POWER IN+ Spannungsversorgung + 10-15 frei Wichtig: Das MFT 15 ist mit 10A T (träge) maschinenseitig extern abzusichern. MFT15 Hardwaredokumentation V1.20_de 7 / 15... -
Seite 8: Usb
6.2 USB Standardbelegung nach USB2.0-Standard. Maximaler Strom: je 500 mA Es ist auf den maximalen Leistungsverbrauch zu achten wie unter 7.8 beschrieben Anmerkung: Die USB4-Buchse ist blau, ist jedoch (in der Standardversion) als USB2.0 ausgeführt. Diese USB-Buchse kann in einer Option als USB3.0 ausgeführt werden. -
Seite 9: Service Spannungsversorgung: Power Jack 2,5 Mm (2Polig) Steckerbelegung
6.6 Service Spannungsversorgung: Power Jack 2,5 mm (2polig) Steckerbelegung Pin Nr. Beschreibung Funktion POWER IN+ Spannungsversorgung 14 – 30 V DC Innenleiter Aussenleiter POWER IN- Spannungsversorgung 0 V Das Netzgerät soll mindestens 70 W zur Verfügung stellen (unter Berücksichtigung TK-Betrieb) 6.7 Reset-Taster Wenn das Gerät sich aus irgendwelchem Grund (z. -
Seite 10: Helligkeitsverstellung
Standardmäßig haben die LEDs folgende Funktion: grüne LED Blinklicht (langsam 1 Sek an, 3 Sek aus: Gerät im Standby (heruntergefahrener Zustand) Blinklicht (schnell): 0,5 Sek an/0,5 Sek aus: Gerät hat Untertemperatur, Heizung aktiv Das Gerät ist dadurch im inaktivem Zustand Dauerlicht: Gerät im hochfahrenden bzw. -
Seite 11: Ein- Und Ausschalten Des Gerätes
Das Gerät kann im Akkubetrieb bis zu 1,5 Stunden betrieben werden. Der Standbystrom beträgt 15 mA, somit ergibt sich im Standby eine verbleibende Akkubereitschaft von ca. 6 Tagen. Der Akku kann über das von ACD vorgesehene Tischnetzteil bzw. über die Versorgung des Fahrzeugs geladen werden. Der Ladestrom beträgt 1,6 A, die Ladezeit ca. 2 Stunden. -
Seite 12: Kabelschachtabdeckung
Die Abdeckung ist mit 7 Linsenkopfschrauben M4x 12 mit einem Drehmoment von 1,0 Nm zu verschrauben. Die Abdeckung muss mit den zugehörigen Gummidichtringen verschraubt werden. Abbildung oben: Beispielkonfiguration Kabelschachtabdeckung 6 mm Tülle für das ACD Spannungsversorgungskabel 5 mm Tülle für das USB Anschlusskabel ... -
Seite 13: Ce Prüfung
EN61000-4-5 Störfestigkeit Spannungsversorgung 1 (500 V) (Surge) Die ausführliche Konformitätserklärung kann per Email unter folgender Adresse angefordert werden: vertrieb@acd-elektronik.de 11 Schock und Vibration Das MFT15 wurde einem Shakertest nach folgenden Normen unterzogen: EN 60068-2-6: Vibration EN 60068-2-27: Dauerschock Die in den Normen geforderten Bedingungen wurden dabei erfüllt. -
Seite 14: Zubehör
12 Zubehör Zubehörteil Bestelldaten Bemerkung Prim: 100 –240 V AC Sek. 24 V DC 3 A mit Kabel für Tischnetzteil Standard Art.-Nr. 80510875 direkten Anschluss an die 15pol D-Sub Buchse auf der Geräterückseite Prim: 100 – 240 V AC Sek. 24 V DC 3 A mit Kabel für Tischnetzteil Service Art.-Nr. - Seite 15 Enthält 2x RAM-Mount Platte (49302329) und 1x RAM- Halterung RAM-Mount komplett Art.-Nr. 80512193 Mount Halter (49302331) incl. Anschlusskabel 12100079 und inkl. Montagematerial RAM-Mount Platte einzeln Art.-Nr. 49302329 1,5 Zoll Vesa75 RAM-Mount Halter einzeln Art.-Nr. 49302331 1,5 Zoll, Länge 231 mm *) Stand Dezember 2016: Der Akku wird durch ein anderes Produkt ersetzt.
