Inspektion beginnen
Passieren von Biegungen
Größe und Biegungen des zu untersuchenden Ob-
jektes müssen groß genug sein, um die Bewegung
der Abwinkelungseinheit und des Sondenkopfes
zu ermöglichen. Vor der Inspektion ist die generelle
Durchführbarkeit
visuell
Konstruk tionszeichnung zu prüfen. Die nachfolgend
beschriebene Prozedur ist bei jeder Biegung analog
des beschriebenen Vorgangs durchzuführen. Sollte
ein Widerstand oder ein anderes Problem auftreten,
ist die Sonde vorsichtig zurückzuziehen.

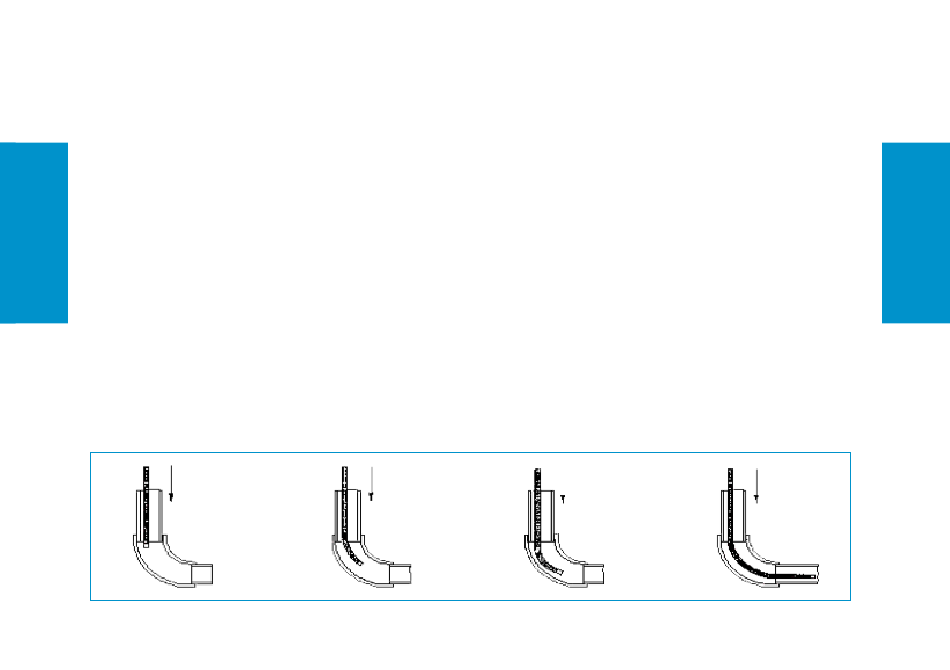

Abbildung A
Unter Beobachtung über das Display ist die Sonde
vorsichtig bis zum Beginn der Biegung zu schieben.
A
oder
mit
Hilfe
einer
B
23
Abbildung B
Bei gleichzeitiger Beobachtung über das Display ist
die Abwinkelungseinheit mittels der Bedienhebel an
die Biegung des Hohlraumes anzupassen.
Abbildung C und D
Der Einführprozess ist unter Beobachtung über das
Display fortzusetzen. Der Winkel der Abwinkelungs-
einheit muss während des weiteren Einführprozesses
Stück für Stück an die Biegung des Objektes ange-
passt werden. Nach dem Passieren der Biegung ist
die Abwinkelungseinheit durch Stellen der Bedien-
hebel in die neutrale Position wieder zu begradigen.
C
Online Store - store.itcworld.de
D
