Dimplex ACK 5 U Montage- Und Gebrauchsanweisung Seite 2

390
264
Übertischmontage ACK 5 O
466
362
Übertischmontage ACK 10 2O

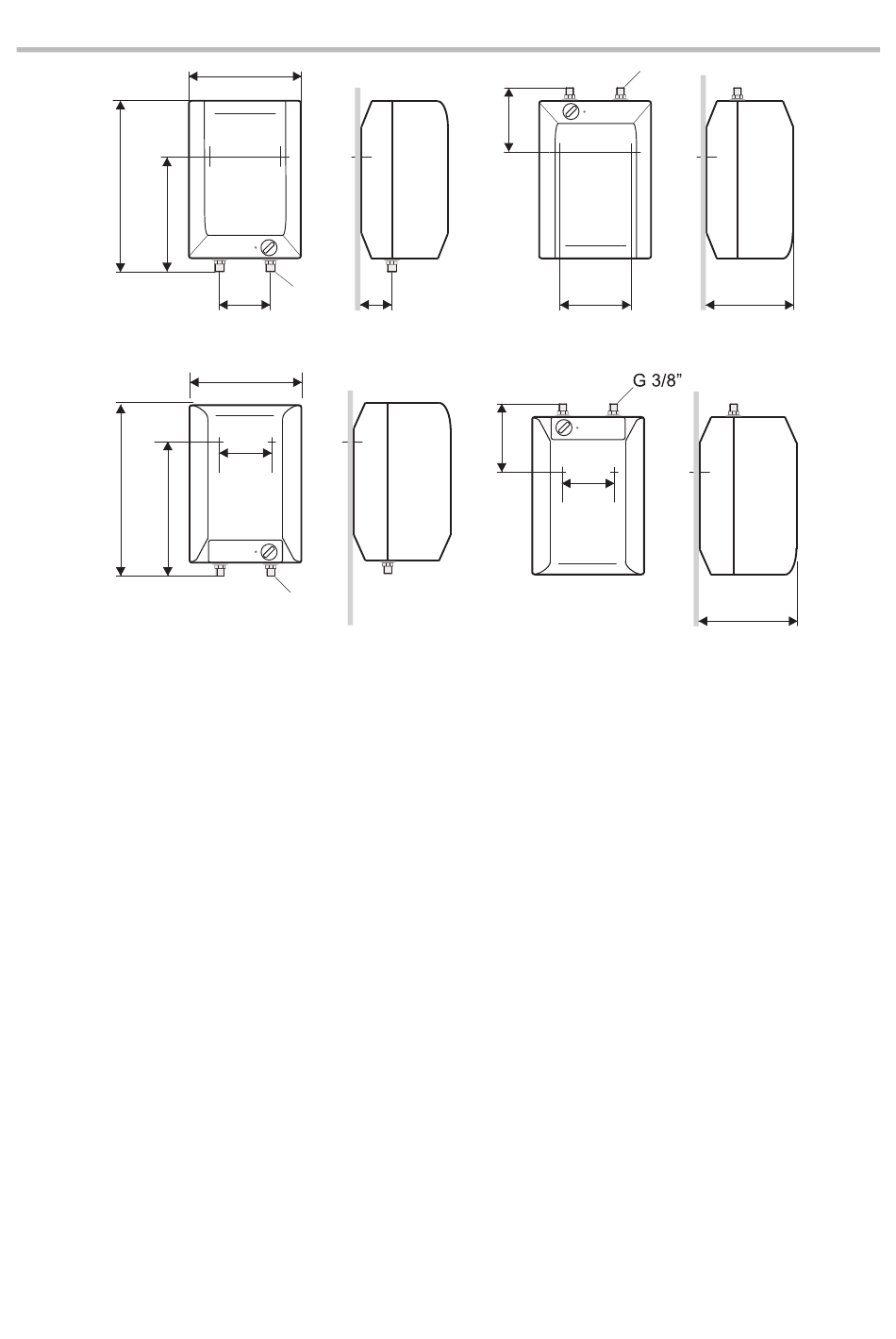

Bild 1: Geräteabmessungen und Montagemaße in mm
4. Wasseranschluss
Achtung ! Nachstehende Hinweise sind zu beachten, ansonsten können bei der Inbetriebnahme Schäden am
Warmwasserspeicher auftreten. Die Vorschriften des Wasser-Versorgungsunternehmens sowie die DIN 1988 sind
einzuhalten.
- Der Warmwasserspeicher ist nur für den drucklosen Durchlaufbetrieb geeignet. Die Wasserentnahme darf deshalb nur
an einer Stelle erfolgen.
- Verwenden Sie ausschließlich eine Misch- oder Temperierarmatur ( nur bei Untertischgeräten ) für offene
Kleinspeicher. Bei der Auswahl der Armatur sind die Herstellerangaben hinsichtlich des Druckabfalls beim
Durchfluss des Wassers zu beachten. Bei vollständig geöffnetem Warmwasserventil ( oder in der Stellung
"Warmwasser" der Temperierarmatur ) darf der Druckabfall den Wert von 0,2 bar nicht überschreiten.
- Ist der Druck im Wasserleitungsnetz höher als 5 bar, so ist vor der Armatur ein Druckminderventil einzubauen.
- Beim Festdrehen der Anschlussverschraubung für den Wasseranschluss mit einem Gabelschlüssel am
Anschlussstutzen des Warmwasserspeichers gegenhalten.
- Am Auslaufrohr der Armatur darf keine Vorrichtung angebracht werden, die eine Druckerhöhung im
Warmwasserspeicher verursachen kann, z. B. Perlator, Strahlregler mit Schlauch, Absperrventile etc.
- Beim Anschluss der Armatur sind die rot bzw. blau gekennzeichneten Anschlüsse der Armatur mit den
entsprechend farblich gekennzeichneten Anschlüssen des Warmwasserspeichers zu verbinden.
- Der Kaltwasseranschluss der Armatur ist mit dem Eckventil zu verbinden.
- Sind alle Verbindungen hergestellt, wird bei Verwendung einer Mischarmatur das Warmwasserventil geöffnet.
- Bei Temperierarmaturen wird der Vorwahlgriff in die Stellung "warm" gebracht und das Mengenventil geöffnet.
- Strahlformer am Schwenkauslauf sind beim Durchspülen zu entfernen.
- Das Eckventil ist vorsichtig zu öffnen und der Warmwasserspeicher wird befüllt. Nach Austritt des Wassers am
Schwenkauslauf wird so lange gespült, bis das Wasser blasenfrei austritt.
- Das Kaltwasserventil ist zu öffnen und es ist ebenfalls zu spülen. Der Strahlformer wird wieder montiert.
- Bei geöffnetem Warmwasserventil ist mit dem Eckventil eine maximale Wassermenge von 5 l/min einzustellen.
- Bei allen Arbeiten ist auf Dichtheit der Verbindungen zu achten.
Montage- und Gebrauchsanweisung
256
70
G 1/2"
100
310
140
G 1/2"
138
140
Untertischmontage ACK 5 U
189
140
Untertischmontage ACK 10 2U
- 2 -
G 3/8"
213
265
