Montageanleitung „Multifunktionstrainer Wood"
Artikel-Nr. 55 1005 601
300
Legende
Beton
Concrete

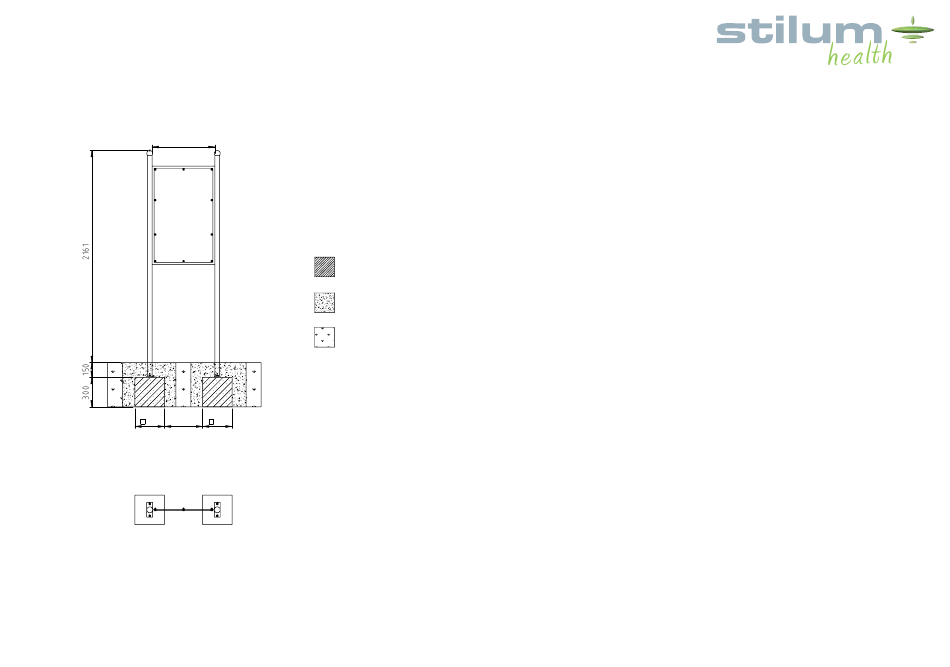

Skizze 5: Fundamentplan Instruktionstafel
Füllmaterial
Filling
Erde
Ground
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
A
640
388
300
HOLZ
HINWEIS: Bei sämtlichen Sportgeräten mit Holzbauteilen sind witterungsbed-
ingte Trockenrisse nicht auszuschließen. Diese natürlichen Veränderungen des
Holzes sind abhängig von klimatischen Gegebenheiten sowie Alter und Nutzung
des Sportgerätes. Verstärkt können Trockenrisse bei längeren Trockenperioden
auftreten.
Dies stellt keinen Qualitätsmangel dar. Eine Beeinträchtigung der statischen
Eigenschaften findet nicht statt.
Beton
Vgl. EN 1176 Bbl 1:2019-01 4.2.7.6: Witterungsbedingte Trockenrisse in Holzbau-
Concrete
teilen sind keine gefährlichen Öffnungen im Sinne der Norm, da das Hängenblei-
Füllmaterial
ben von Fingern durch die Form des Risses (sich nach innen verjüngend) nahezu
Filling
ausgeschlossen ist.
Erde/Grund
Ground
PFLEGE: Zur Erhaltung einer langen Lebensdauer Ihrer stilum-Sportgeräte
sollten Holzoberflächen regelmäßig nachlasiert werden. Das bietet den Holzober-
flächen auf Dauer den nötigen Schutz und erhält die Optik.
Auch hier sollten Flächen, die nicht von Regen erreicht werden in regelmäßigen
Abständen von Ablagerungen aller Art befreit werden.
Die Reinigungsintervalle hängen von Stärke und Art der Verschmutzung sowie
von den Ansprüchen, die an die optische Beschaffenheit gestellt werden, ab. Es
empfiehlt sich in Abständen von 6 bis 12 Monaten zu säubern und zu lasieren
bzw. bei starker Belastung die Abstände auf 3 bis 6 Monate zu verkürzen.
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Datum
A
600
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Datum
Name
Name
Werkstoff
Gewicht
Benennung
Name
Datum
Fundamentplan
Gez.
Schramm
22.11.18
Gepr.
Projekt
Instruktionstafel 600x960
Zeichnungsnummer
2204-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1906
1087
600
1087
1906
4222
A-A
Werkstoff
Gewicht
Maßstab
1:35
Benennung
Name
Datum
Fundamentplan
Gez.
Mattheis
25.11.16
Gepr.
Projekt
Leimbinder Fitness
Zeichnungsnummer
Blatt
2017-00-00
2017-00-00
1
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:20
Blatt
1
A3
Stand: 16.08.2019 S. 5
