Montageanleitung „Multifunktionstrainer Wood"
Artikel-Nr. 55 1005 601
Fitnesselement-
Anbindung

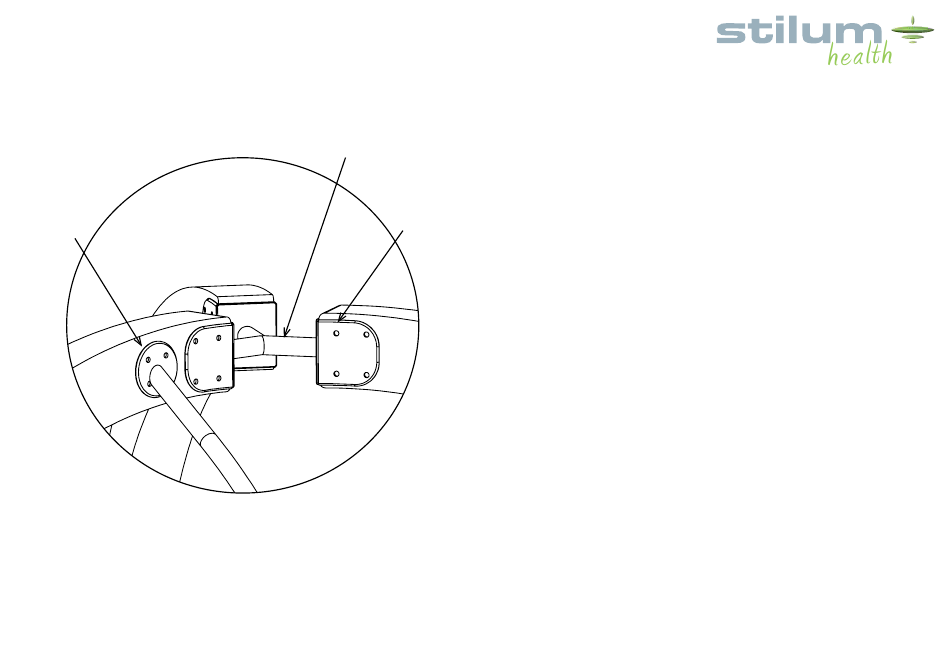

Skizze 3: Anbau Einzelelemente
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Sternstück
Leimbinder-
Anbindung
9. Die Fitnesselemente entsprechend Skizze 1 und 3 an den dafür vorgesehe-
nen Stellen mit den mitgelieferten Schrauben fixieren.
10. Sportgerät erneut ausrichten und die Bodenplatten an den vorgebohrten
Löchern mit den mitgelieferten Schwerlastdübeln mit dem Fundament ver-
schrauben.
11. Die Instruktionstafel ebenfalls auf dem Fundament ausrichten und mit den
mitgelieferten Schwerlastdübeln verschrauben.
HINWEIS: Wir empfehlen die Instruktionstafel so auszurichten, dass die An-
weisungen während der Nutzung des Gerätes erkennbar sind.
12. Evtl. vorhandene Zwischenräume zwischen Fundament und Fundamentloch
mit Erdaushub auffüllen und verdichten und eine gleichmäßige Bodenebene
erstellen.
13. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: 2650mm
Empfohlener Boden: synthetischer Fallschutz.
14. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung:
Eine unvollständige Installation des Sportgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
EDELSTAHL
HINWEIS: Sportgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Stand: 16.08.2019 S. 3
