Konig & Meyer 15010 Bedienungsanleitung

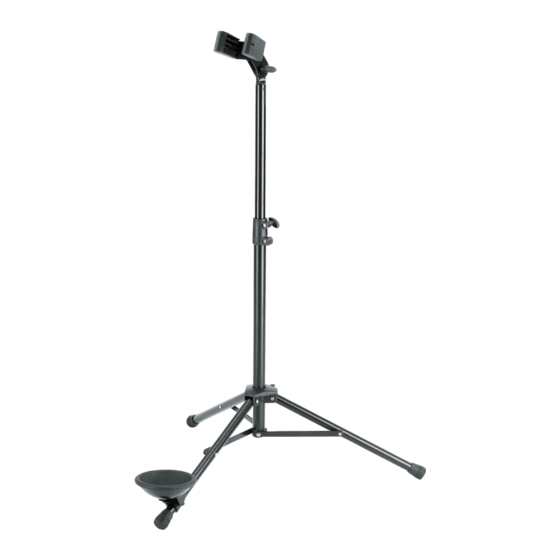

15010 Fagottständer
- standsicher, robust und klein zusammenlegbar, mithin sehr gut geeignet für den mobilen Einsatz
- äußerst flexibler Haltebügel:
- sehr instrumentenschonend (seitliche Gummibacken; Filzrückwand)
- Breite variabel einstellbar durch Umstecken der Gummibacken
- höhenverstellbar; stufenlos von 700 - 1200 mm
- Auf- und Abbau ohne Werkzeuge
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei
Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Instruments mit Bedacht in Auflageschale stellen
- und Korpus an Haltebügel anlehnen.
- Auf geeigneten und ebenen Untergrund achten.
- Die Möglichkeit das Produkt zusammenzuklappen oder
- zu verstellen, birgt naturgemäß Einklemmgefahren;
- umsichtige und aufmerksame Handhabung bei Aufbau,
- Betrieb und Abbau sind daher unverzichtbar.
- Die Parkettschoner sind aus hochwertigem Material und so
- weit wie möglich frei von Weichmachern; zum Schutz von
- ganz empfindlichen Böden (evtl. bestimmte Parkettsorten)
- sollte ggf. eine rutschfeste Unterlage verwendet werden
AUFBAUANLEITUNG
Der Aufbau des 15010 Fagottständers ist sehr einfach.
Alle Teile sind schon vormontiert; das Stativ muss
lediglich noch in Position gebracht werden.
1. Stativ aus Karton entnehmen
2. Klemmschraube lösen
3. Füße auseinanderziehen...
4. ...bis Verbindungsstreben waagerecht stehen
5. Klemmschraube wieder fest anziehen
6. Klemmung an der Spannschelle lösen,
6. Auszugrohr aus bzw. einfahren,
6. Klemmung wieder festziehen
7. Der Zusammenbau erfolgt in
7. umgekehrter Reihenfolge
3.
4.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
15010-011-55 Rev.11 03-80-216-00 9/19
6.
2.
5.
