CFF Fresh Class Bedienungsanleitung Seite 4

_______________________________________________________________________________________________________
zugehörigen Plattformen anbringen. Bootshalterungen 27c aufkleben.
28 Beiboote
Rumpf 28a falten und an der Doppellinie am Bug verkleben,
anschließend Heck einklappen und kleben. Gut trocknen lassen.
Anschließend den Bereich vor der Doppellinie abschneiden. Ruderbänke
28b und c ausschneiden, c auf b kleben. Den Rumpf so formen, dass
28c oben bündig hineinpasst, noch nicht kleben. Bodenplatte 28d in den
Rumpf einkleben. Jetzt Ruderbank bündig einkleben. Riemen
ausschneiden und in die Boote kleben.
29 Kompassdeck
Auf das Deckhaus kleben, Gräting aufkleben.
30 Ausstattung Kompassdeck
Halter für Steuerrad 30a aufkleben. Steuerrad herstellen und an den
Halter kleben. Getriebe 30c und 30d herstellen. Kompass 30e und
Sprachrohr 30f aufkleben. Positionslichter 30g außen an das Deckhaus
kleben.
31 Reling, Lautsprecher, Scheinwerfer
Reling 31a um das Kompassdeck kleben. Lautsprecher 31b herstellen
und auf die Markierung kleben, ebenso Scheinwerfer 31c
32 Zwillings-Maschinengewehre
Für ein ziviles Modell diese Teile weglassen.
Auf die Magazine 32c je zwei dünne, 5mm lange Drähte
parallel kleben, so dass sie etwa 1mm nach hinten
herausragen. Schutzschilder 19b an die Ständer 19a ankleben
und MG auf den Ständer kleben.
33 Mast
Mast herstellen und aufkleben,
Spiere am Mast anbringen,
Flaggenstock 33b auf der
Heckplattform ankleben.
34 Positionslichter,
Rettungsringe, Leitern
Positionslichter am Mast
anbringen. Wenn gewünscht
Leitern zuschneiden und
anbringen oder Lasercut-Teile verwenden.
_______________________________________________________________________________________________________

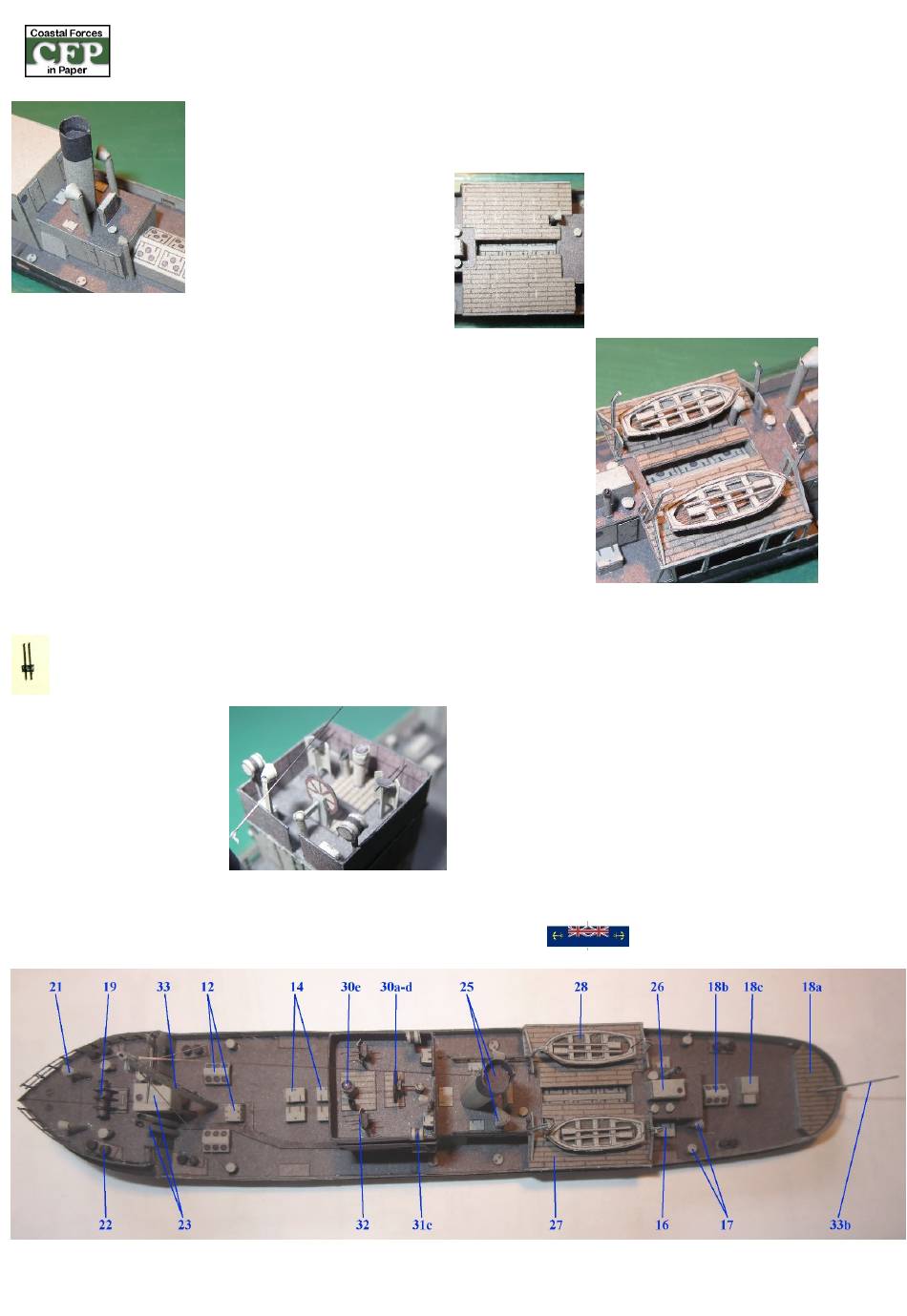

Fresh-Class Water Tanker
26 Wassertank, Pilzlüfter, Kamin
Der Wassertank diente der Versorgung
der darunter liegenden Kombüse und
der Sanitärräume der Offiziere.
Kombüsen-Deck 26a aufkleben. Tank
26b herstellen und aufkleben. Pilzlüfter
und Kamin auf die Markierungen kleben.
27 Plattformen für Beiboote,
Davits
Beide Plattformen herstellen und wie
angegeben längs des Maschinenraums
anbringen. Davits 27b auf den
Fresh-Class Water Tanker
26 Water tank, mushroom vents, stove pipe
The water tank supplied the officer's wash place and the galley below.
Glue galley deck 26a in place. Assemble tank 26b and glue over former.
Glue mushroom vents and stove pipe in place.
27 Boat platforms
Assemble both platforms and carefully align
them over engine room skylight. Glue davits 27b
to platforms and add boat chocks 27c.
28 Ship's boats
Score and fold hull 28a, glue carefully at the
doubled line. Fold transom inwards and glue.
When dry, cut off at the doubled line. Cut out
thwarts 28b and c, glue c on top of b. Form hulls
into shape, the thwarts should fit inside the hull,
don't glue yet. Glue
28d into the hull, then
thwarts level with the
edge into the hull.
oars 28e.
29 Compass deck
Glue on top of
wheelhouse.
30 Equipment of
compass deck
Glue wheel support
place. Assemble
wheel and glue to
Add gearing
mechanism 30c and
Assemble compass
voice pipe 30f and glue in place. Assemble position lights and glue to
wheelhouse.
31 Guardrail, loud hailer, searchlights
Assemble guardrail 31a and glue around compass deck. Assemble loud
hailer 31b and searchlights 31c and glue them in place.
32 Twin-Lewis machine guns
For a civilian model these parts should be omitted.
Glue two pieces of small-diameter wire 5mm long to magazines 32c,
they should be 1mm apart and protrude 1mm over one side. Glue
shields 32b to gun pedestals 32a and fix magazines on top.
33 Mast
Assemble mast and glue to deck, add spar. Glue flagstaff 33b to stern
platform.
34 Position lights, life belts, ladders
Glue position lights to mast. Cut ladders to length and glue in place or
use laser cut parts.
4
bottom
glue
upper
Add
30a in
ship's
support.
30d.
30e and
