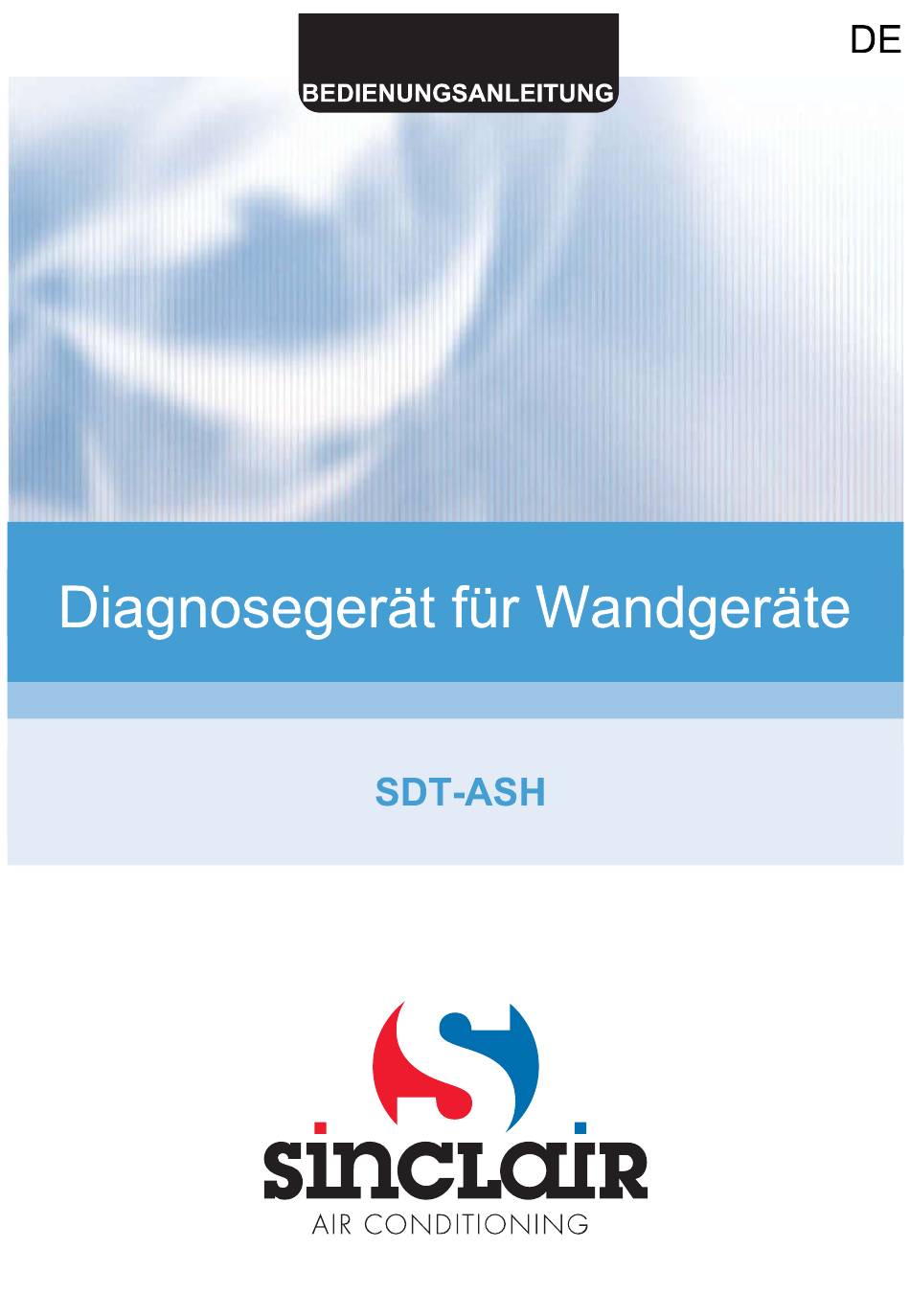

Sinclair SDT-ASH Bedienungsanleitung

Diagnosegerät für wandgeräte
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sinclair SDT-ASH

Inhaltszusammenfassung für Sinclair SDT-ASH

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kurze Einleitung ......................2 Nutzungsbereich ......................2 Parameter des Testgerätes ..................2 Grundprinzip ........................ 2 Funktion ........................2 Bedienung ........................3 Beschreibung des Aussehens und der Tasten ............3 Anschlussbeschreibung ....................4 Verkabelung zur Selbstdiagnose der Innen- und Außeneinheit ........4 Verkabelung zum Testen der Inneneinheit ..............

  • Seite 4: Kurze Einleitung

    Kurze Einleitung Nutzungsbereich Dieses Diagnosegerät kann für 1:1 Inverter-Klimageräte für Wandmontage benutzt werden. Parameter des Testgerätes Modell SDT-ASH Nennspannung 230 V Nennfrequenz 50 Hz Nennstrom 3 mA Maße 185×140×40 (mm) Grundprinzip Schließen Sie das Testgerät an die Kommunikationslinie des Gerätes an, wie im Bild weiter unten gezeigt.

  • Seite 5: Bedienung

    Bedienung Beschreibung des Aussehens und der Tasten Zum Arbeiten mit dem Testgerät dienen Tasten und LCD-Display. Das LCD-Display zeigt benutzerbezogene Menüs und nützliche Informationen. Mit den Tasten werden Operationen angewählt. Die Hintergrundbeleuchtung des LCD-Displays wird automatisch gesteuert. Nach dem Anschließen der Stromversorgung wird die Hintergrundbeleuchtung standardmäßig für 5 Sekunden eingeschaltet.

  • Seite 6: Anschlussbeschreibung

    Anschlussbeschreibung Verkabelung zur Selbstdiagnose der Innen- und Außeneinheit Schließen Sie die drei Kabelleiter des Testgerätes an die Klemmleiste der Innen- oder Außeneinheit an. Schließen Sie die Leiter der Kennzeichnung entsprechend an. Der Phasen- leiter ist an die Klemme für den Phasenleiter (braun), der Nullleiter an die Klemme für den Nullleiter (blau), der Kommunikationsleiter an die Klemme für den Kommunikationsleiter (schwarz) anzuschließen.

  • Seite 7: Vorgehensweise Bei Der Selbstdiagnose Der Innen- Und Außeneinheit

    Vorgehensweise bei der Selbstdiagnose der Innen- und Außeneinheit Hinweise zur Durchführung Displayinhalt Schnittstelle für Funktionswahl Sobald die drei Kabelleiter des Testgerätes gemäß der Beschreibung oben angeschlossen sind, schalten Sie die Innen-/Außeneinheit ein, das Testgerät wechselt zu der Start-Schnittstelle. Nach 1 Sekunde wechselt es automatisch zur Schnittstelle für Funktionsauswahl.

  • Seite 8: Schnittstelle Bei Erfolgreicher Selbstdiagnose

    Die Innen-/Außeneinheit wird durch die Auto-Simulation nach dem festgelegten Verfahren getestet, das Ergebnis wird wie folgt angezeigt: Kommunikation mit der Kommunikation mit der Kommunikation mit der Innen-/Außeneinheit Inneneinheit fehlerhaft Außeneinheit fehlerhaft fehlerhaft... Schnittstelle bei erfolgreicher Selbstdiagnose Hat das getestete Gerät keine Störung, ist die Selbst- diagnose erfolgreich.

  • Seite 9: Vorgehensweise Beim Testen Der Inneneinheit

    Vorgehensweise beim Testen der Inneneinheit Bei einem Kommunikationsfehler des Gerätes, der zum Versagen der Selbstdiagnose führt, oder wenn die Inneneinheit getrennt getestet werden muss, schaltet sich das Testgerät in die manuelle Betriebsart um. In diesem Abschnitt ist der manuelle Testvorgang für die Inneneinheit beschrieben.

  • Seite 10: Manueller Testvorgang Fehlgeschlagen

    Manueller Testvorgang fehlgeschlagen Schlägt der manuelle Test der Inneneinheit fehl, zeigt das Testgerät die Meldung „test IDU communication error with indoor unit“ (Test der Inneneinheit – Kommunikation mit der Inneneinheit fehlerhaft) an. Test der Inneneinheit erfolgreich Hat die getestete Inneneinheit keinen Kommunikations- fehler, simuliert das Testgerät die Außeneinheit und kommuniziert mit der Inneneinheit gemäß...

  • Seite 11: Vorgehensweise Beim Testen Der Außeneinheit

    Vorgehensweise beim Testen der Außeneinheit Bei einem Kommunikationsfehler des Gerätes, der zum Versagen der Selbstdiagnose führt, oder wenn die Außeneinheit getrennt getestet werden muss, schaltet sich das Testgerät in die manuelle Betriebsart um. In diesem Abschnitt ist der manuelle Testvorgang für die Außeneinheit beschrieben.
  • Seite 12 Hinweise zur Durchführung Displayinhalt Außeneinheit testen Sobald Sie sich sicher sind, dass der Kommunikations- leiter der Inneneinheit abgeklemmt wurde, drücken Sie die ENTER-Taste, um in die Test-Schnittstelle zum Start des Tests zu wechseln. In diesem Fall erscheinen die Menüs „normal test“ (Standardtest) und „fixed frequency test“...

  • Seite 13: Manueller Testvorgang Fehlgeschlagen

    Manueller Testvorgang fehlgeschlagen Schlägt der manuelle Test der Außeneinheit fehl, zeigt das Testgerät die Meldung „test ODU communication error with outdoor unit“ (Test der Außeneinheit – Kommunikation mit der Außeneinheit fehlerhaft) an. Test der Außeneinheit erfolgreich Hat die getestete Inneneinheit keinen Kommunikations- fehler, simuliert das Testgerät die Inneneinheit und kommuniziert mit der Außeneinheit gemäß...

  • Seite 14: Hersteller

    SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com Die Anlage wurde in China hergestellt (Made in China). VERTRETER SINCLAIR Global Group s.r.o. Purkynova 45 612 00 Brno Tschechische Republik TECHNISCHE UNTERSTÜTZUNG SINCLAIR Global Group s.r.o. Purkynova 45...
