Zweieinhalb-Wege Bassreflex-System
Gehäuse:
Das Gehäuse wird am besten auf einer Seite liegend ohne Front und Deckel aufgebaut
herausgequollener Leim sollte möglichst bald mit einem feuchten Schwamm entfernt werden).
Versteifungen auf dem unteren Seitenbrett fest verleimt sind, wird das zweite Seitenbrett aufgeleimt. Anschliessend wird die
Front und, wenn der Leim abgebunden hat, der Deckel mit viel Leim befestigt. Dann werden die Ausschnitte für die Chassis,
den Bassreflexkanal und das Terminal erstellt.
oder lasiert werden. Zuletzt werden Chassis, Terminal und Frequenzweiche verkabelt und zusammen mit dem Bassreflex-
kanal installiert. Die Basswiedergabe kann durch den Einsatz der Verlängerung beim Reflexkanal dosiert werden. Mit der
Verlängerung wird die Basswiedergabe etwas tiefer und etwas zurückhaltender als ohne Verlängerung.
Dämpfung:
Deckel und die Rückwand oberhalb der zweiten Versteifung des Gehäuses werden mit einer längs zusammengelegten Matte
Polyesterwatte doppelt belegt (mit Kleber oder Tacker fixieren). Ähnlich wird mit der Frontwand unterhalb des Basses und
dem Boden verfahren (siehe Bauplan). In der Mitte des Gehäuses, zwischen der zweiten Versteifung und dem Reflexkanal
wird eine halbe Matte (längs durchgeschnitten) zusammengeklappt auf der Rückwand befestigt. Eine Viertelmatte kann
zusätzlich darauf gelegt werden.
Stückliste Gehäuse (pro Stück)
1 x Front 985 x 200 mm
1 x Deckel 273 x 200 mm
2 x Seiten 985 x 258 mm
1 x Boden 239 x 162 mm
2 x Versteifung 239 x 30 mm
3 x Versteifung162 x 50 mm
(wird für Front und Deckel eine andere Materialstärke verwendet, so
ist der Deckel um die Differenz zu 15 mm länger auszuführen)
Inhalt Systembausatz SB 180 II (pro Box):
2 WPP 180, 1 HGH 258 FN, 1 NWSB 180 modifiziert,
1 Spule 6.8 mH plus Messingschraube 4 x 50 mm,
1 Reflexkanal BR 8146 + BR 8146 T (90 x 150 mm) plus
eine Verlängerung BR 8146 A (60 mm),
3 Matten Polyesterwatte 60 x 40 cm, 2 m Kabel 1.5 mm²,
0.75
m Kabel 0.75 mm²,
4 Schrauben 3.5 x 1 0 mm (HGH 258)
Anschluß:
Das 1.5 mm² Kabel wird in Stücke von ca. 50 cm, 70 cm
und 80 cm unterteilt .
Der Anschluß des oberen WPP
180 erfolgt über den Anschluß
untere WPP 180 wird mit dem 80 cm Kabel direkt an das
Terminal über die 6.8 mH Rollenkernspule (in die Plus-
leitung einschleifen) angeschlossen.
HGH 258 FN erfolgt über
NWSB 180 Weiche, das Terminal wird mit dem 70 cm
IN
Kabel an
angeschlossen. Die Beschriftung der Weiche
ist auf der Unterseite. Alle Chassis werden Plus an Plus
angeschlossen. Die Weiche sollte hinter dem unteren
WPP 180 auf der Rückseite befestigt werden.
Aufstellung:
Die SB 180 II sollte auf Grund der guten Basswiedergabe
nicht in einer Zimmerecke, sondern frei aufgestellt
werden. Zu allen Wänden sollte ein Mindestabstand von
Konzeption + Vertrieb: speaker trade, Neuenhofer Str. 42-44, 42657 Solingen, Germany,
Tel: 0212 / 38226-0, Fax: 0212 / 38226-40
Danach sollten Front und Deckel des Gehäuses, sofern vorgesehen, lackiert
:
,
(
Multiplex 15 mm)
,
( Multiplex 15 mm)
,
(Span Perl schwarz 19 mm)
,
(Span Perl schwarz 19 mm)
,
(Span 16 mm)
(Span 16 mm)
1 Terminal AT 16 P,
16 Schrauben 4 x 20 mm,
TT
(50 cm Kabel), d
Der Anschluß des
HT
(0.75 mm² Kabel) der
SB 180 II
Anschlussplan
SB 180 II
L Bass
er
+
-
50 cm gegeben sein. Die SB 180 II sollte auch nur leicht auf den
Hörplatz ausgerichtet werden (max. 30 )
SB 180 II: 2
M

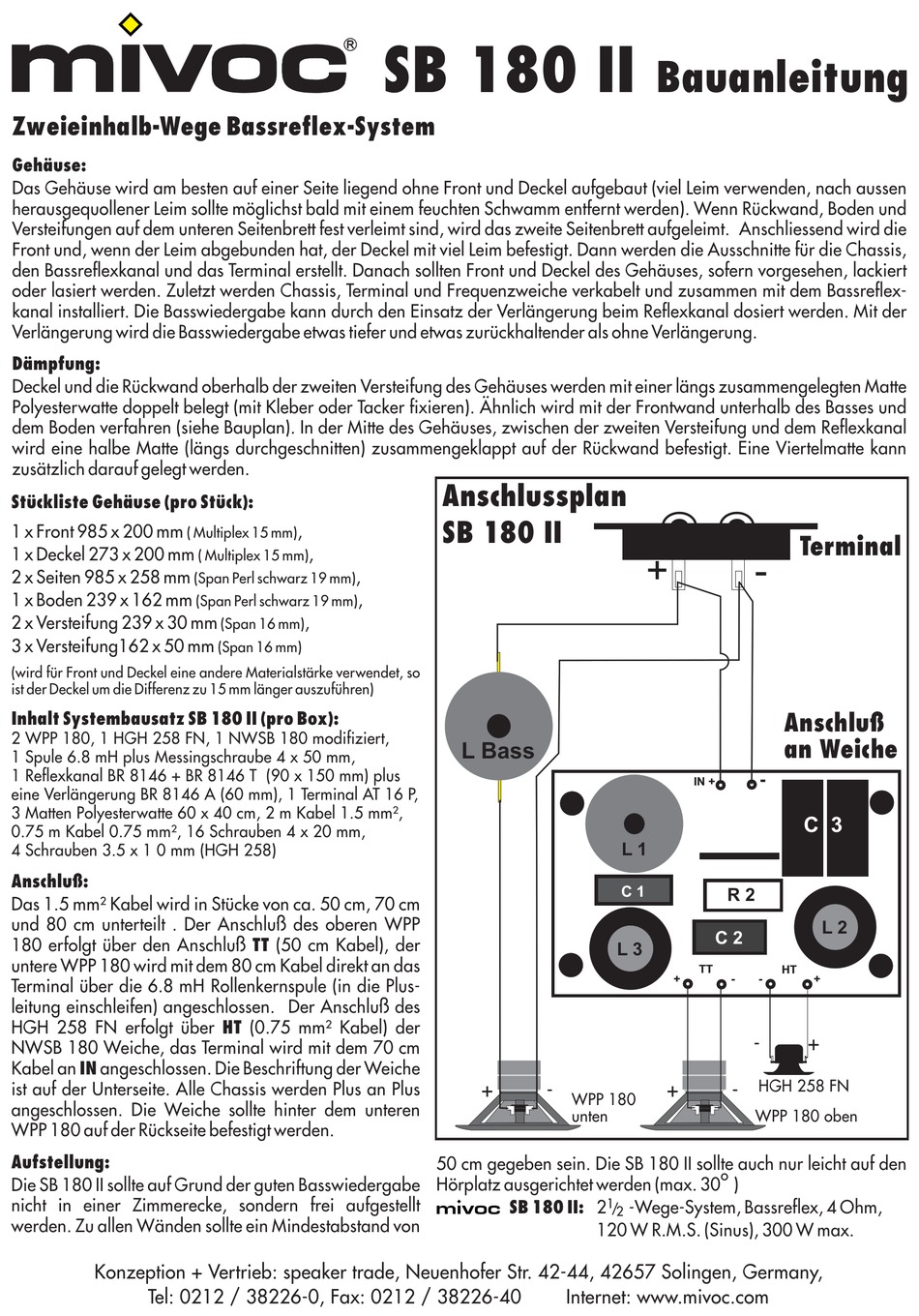

Bauanleitung
(viel Leim verwenden, nach aussen
Wenn Rückwand, Boden und
+
IN +
L 1
C 1
R 2
C 2
L 3
TT
+
-
+
-
WPP 180
unten
o
1 /
-Wege-System, Bassreflex, 4 Ohm,
2
120 W R.M.S. (Sinus), 300 W max.
Internet: www.mivoc.com
Terminal
-
Anschluß
an Weiche
-
C 3
L 2
HT
-
+
-
+
HGH 258 FN
WPP 180 oben
