Km-Modul - Novar Bmc 1024-F Installationsanleitung

42

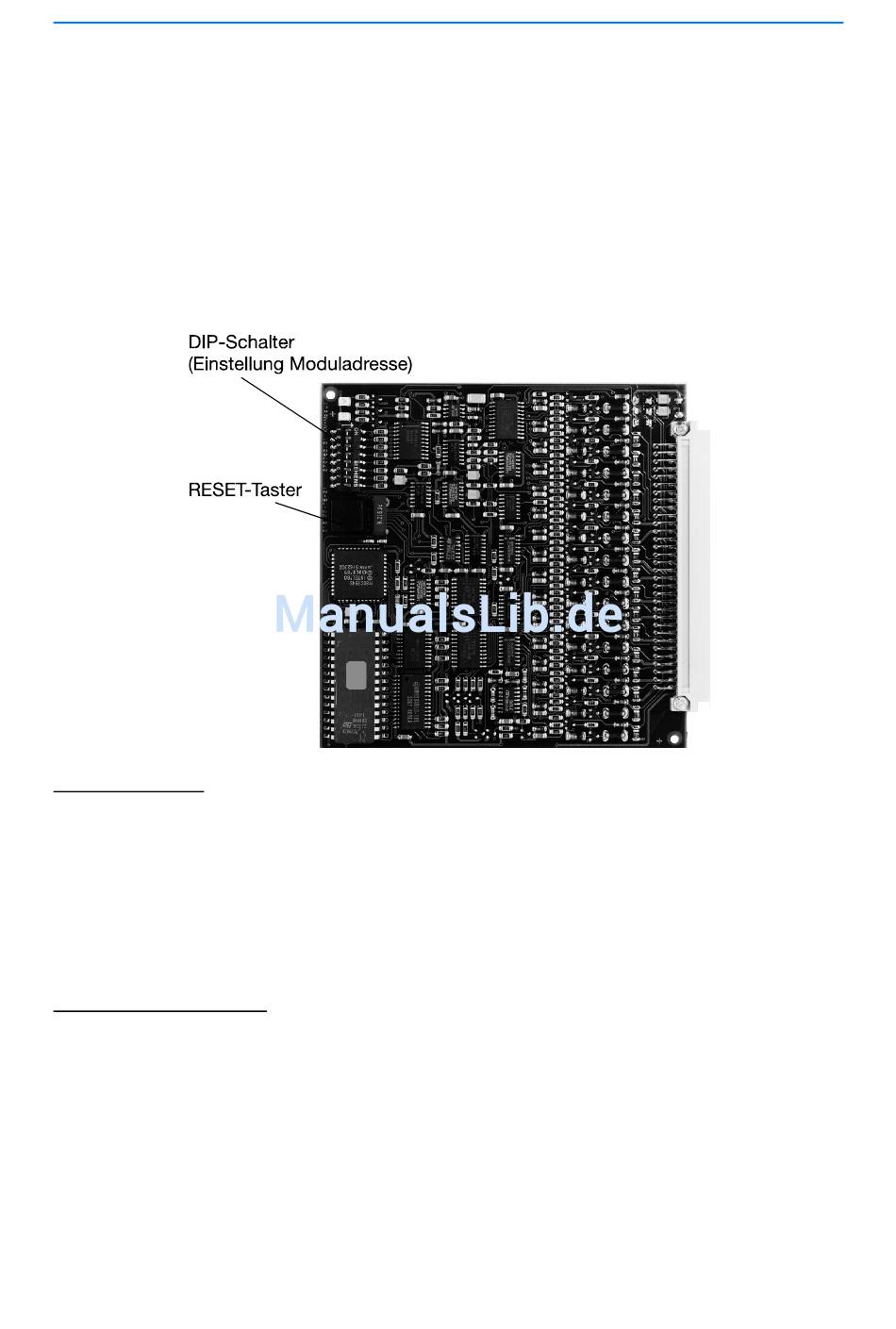

3.14 KM-Modul - 16 Gruppen mit Notlauf 070760.01
KM-Modul - 16 Gruppen ohne Notlauf 070760.02
Das Meldergruppen-Modul erlaubt den Anschluß von bis zu 16 konventionellen Meldergruppen.
Pro Meldergruppen-Modul wird der BMC 1024-F jeweils um 16 Meldergruppen erweitert. Die Integration
und der Anschluß des Meldergruppen-Moduls erfolgt über die Standard-Anschlußplatine (070780.01). Es
können wahlweise automatische Melder (gemäß VdS max. 32) oder manuelle Druckknopfmelder
(gemäß VdS max. 10) angeschlossen werden.
Die Leitungslänge pro Meldergruppe darf bei Verwendung von Brandmeldekabel mit einem Leiterdurch-
messer von 0,8mm (= 0,5mm²) 1000m betragen. Der Abschlußwiderstand pro Meldergruppe beträgt
2,4kOhm / ¼Watt. Die Realisierung des Notlaufs des KM-Moduls (Art.-Nr. 070760.01) garantiert auch bei
Ausfall des Mikroprozessors eine Alarmweitermeldung zur Feuerwehr.
Technische Daten:
Abschlußwiderstand:
Stromaufnahme:
KM-Modul - 16 Gruppen mit Notlauf (Art.-Nr. 070760.01):
KM-Modul - 16 Gruppen ohne Notlauf (Art.-Nr. 070760.02):
Programmiermöglichkeiten:
- automatische Meldergruppe
- manuelle Meldergruppe
- Technischer Alarm
- Alarmzwischenspeicherung
- autom. Gruppen mit / ohne AV-Zeit
- Gruppe AUS zu bestimmten Zeiten
- Zwei-Gruppenabhängigkeit
- mit / ohne Ansteuerung der ÜE
2,4kOhm / ¼Watt
Installationsanleitung BMC 1024-F
pro Eingang:
gesamt:
pro Eingang:
gesamt:
38mA
5mA
118mA
36mA
5mA
116mA
