- Seite 1 Quick Start RSDM3055 Series Digital Multimeter...
- Seite 27 Schnellstart RSDM3055 Digitalmultimeter...
-
Seite 29: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Lesen Sie die folgenden Sicherheitshinweise sorgfä ltig durch,um Verletzungen oder Schä den an diesem Produkt bzw. an jedem damit verbundenen Gerä t zu verhindern. Um mö gliche Gefahren zu vermeiden, verwenden Sie bittedas Gerä t wie angegeben. Verwendung eines geeigneten Netzkabels Es darf nur das Netzkabel verwendet werden, welches vom lokalen Land zugelassen wurde. - Seite 30 Vermeidung der Freilegung von Schaltungen oder Drähten Berü hren Sie keine freiliegenden Kontakte oder Komponenten,solange der Strom eingeschaltet ist. Kein Betrieb ohne Abdeckungen Betreiben Sie das Gerä t nicht mit entfernten Abdeckungen oder Platten. Verwendung einer vorschriftsmäßigen Sicherung Benutzen Sie die angegebene Sicherung fü r das Gerä t. Verwendung eines vorschriftsmäßigen Überspannungsschutzes Gewä...
- Seite 31 Schutzeinschränkung des Eingangsanschlusses Die Schutzeinschränkung des Eingangsanschlusses ist wie folgt definiert : 1. Hauptanschluss ( HI und LO )- Anschluss HI und LO-Anschlü sse werden benutzt zur Messung fü r Stromspannung, Widerstand, Kapazitä t, Kontinuitä t, Frequenz, Diode undTemperatur. Zwei Schutzeinschrä nkungen sind definiert: HI-LO-Schutzeinschränkung: 1000 V DC bzw.
- Seite 32 IEC-Messung Kategorie II Überspannungsschutz Das Digitalmultimeter SDM3055 bietetzur Vermeidung von Stromschlaggefahr Überspannungsschutz fü r Stromspannungen von Netzverbindungen, die die folgenden zwei Bedingungen erfü llen : 1. Die HI und LO-Eingangsanschlü sse sind an das Stromnetz nachden Bedingungen der Messkategorie II (CAT II) wie folgtangeschlossen.
- Seite 33 Sicherheitsbezeichnungen und Sicherheitssymbole Bezeichnungen in diesem Handbuch. Bezeichnungen, die in diesem Handbuch verwendet werden kö nnten: WARNUNG: Warnhinweise weisen auf Bedingungen und Verhaltensweisen hin, die zu einer Verletzung oder dem Tode fü hren kö nnen. VORSICHT: Vorsichtshinweise weisen auf Bedingungen und Verhaltensweisen hin,die zu einer Beschä...
-
Seite 34: Tägliche Wartung Und Reinigung
Tägliche Wartung und Reinigung Wartung Bei Lagerung oder Aufbewahrung des Gerä ts, vermeiden Sie das LCD-Display zu lange direkter Sonneneinstrahlung auszusetzen. HINWEIS: Um Beschä digungen am Gerä t oder den Prü fleitungen zu verhindern,nicht an Orten platzieren, wo sie mit Dampf, Flü ssigkeiten oder Lö... -
Seite 35: Allgemeine Inspektion
Allgemeine Inspektion 1. Inspizieren des Transportbehälters Bewahren Sie bitte den beschä digtenTransportbehä lter oderdas Polstermaterial auf, bis der Inhalt der Sendung komplettü berprü ft wurde und das Gerä t sowohl elektrische als auch mechanische Tests bestanden hat. Schä den am Gerä t, verursacht durch den Versand, werdenvom Versender oder Transportunternehmen beglichen. -
Seite 36: Erscheinung Und Abmessungen
Erscheinung und Abmessungen 260 mm Vorderansicht 282 mm Seitenansicht... -
Seite 37: Zur Einstellung Des Griffs

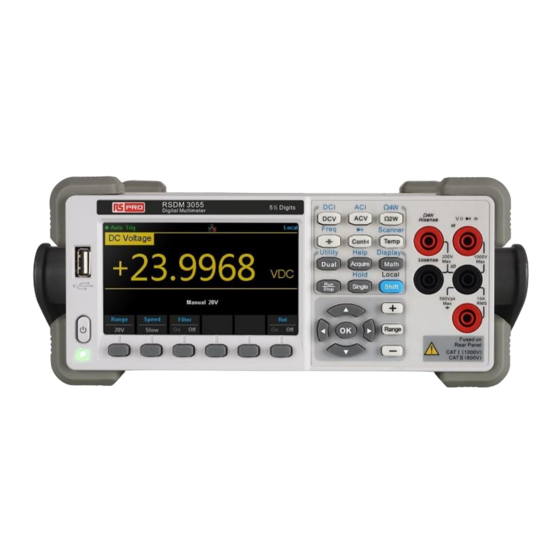

Zur Einstellung des Griffs Ergreifen Sie den Griff an beiden Seiten und ziehen Sie ihnheraus, um die Griffposition des RSDM3055 einzustellen. Drehen Sie dann den Griffin die entsprechende Position. Bitte gehen Sie wie in der folgendenAbb. vor: Griffanpassung Horizontale Position Trageposition... - Seite 38 Frontpanel LCD-Display USB-Anschluss Ein/Aus-Taste Menü bedientasten Grundlegende Messtasten Hilfsmesstasten Trigger-Taste Bereichs-/Richtungstasten Signaleingangsanschlü sse...
- Seite 39 Rückseite Netzeingangsbuchse Netzsicherung Spannungswahlschalter Inspektionskarte Gerä teanschluss( USBTMC VMC-Ausgang Ext. Trigger Stromeingangssicherung Erklä rung ： [1] Nur RSDM3055S unterstü tzt die Inspektionskarte...
-
Seite 40: Anschluss Des Netzkabels
Anschluss des Netzkabels Vor dem Anschluss des Gerä ts an eine Stromquelle , stellenSie bitte die AC-Spannung auf der Rü ckseite desMultimeters gemä ß der Stromversorgung ein. Dann verbinden Sie das Netzkabelwiein der folgenden Abbildung dargestellt. Anschluss des Netzkabels Drü cken Sie die Ein/Aus-Taste am Frontpanel, um dasMultimeter zu starten. -
Seite 41: Auswahl Der Stromstärke
Auswahl der Stromstärke Das Multimeter ist in der Lage, mehrfache Energieverteilungsstandardszu bedienen und muss entsprechend derVersorgungsspannung eingestellt werden. Wenn die gewä hlte Versorgungsspannung nicht mit derArbeitsspannung wä hrend der Verwendung ü bereinstimmt, mussdie Versorgungsspannung des Multimeters eingestellt werden. Der Leistungswahlschalter befindet sich unter derNetzsicherung auf der Rückseite. -
Seite 42: Verbindung Der Prüfleitungen
Verbindung der Prüfleitungen 1. Gleichspannungsmessung Schließen Sie die Prüfleitungen und den zu testenden Schaltkreiswie in der folgendenAbb. dargestellt an, die rote Prüfleitung an den HI-Anschluss und die schwarze Prüfleitung an denLO-Anschluss. 2. Wechselspannungsmessung Die Prü fleitungen und den zu testenden Schaltkreis wie in derfolgenden Abb. - Seite 43 3. Gleichstrommessung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wiein der folgenden Abb. dargestellt, die rote Prü fleitung an den HI-Anschlussund die schwarze Prü fleitung an den LO-Anschluss. 4. Wechselstrommessung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wie in der folgenden Abb.
- Seite 44 5. 2-Draht-Widerstandsmessung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wie in der folgenden Abb. dargestellt, die rote Prü fleitung an den HI-Anschluss und die schwarze Leitung am LO-Anschluss. 6. 4-Draht-Widerstandsmessung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wie in der folgenden Abb.
- Seite 45 7. Kapazitätsmessung Verbinden Sie die Prü fleitungen und den zu testenden Kondensator wiein der folgenden Abb.dargestellt, die rote Prü fleitung an den positiven Anschluss desKondensators und die schwarze Leitung an den negativen Pol. 8. Durchgangsprüfung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wiein der folgenden Abb.
- Seite 46 9. Diodenprüfung Verbinden Sie die Prü fleitungen und die zu testende Diode wiein der folgenden Abb. dargestellt, die rote Prü fleitung an den HI-Anschluss und die schwarze Leitung am LO-Anschluss. 10. Frequenz-/Periodenmessung Verbinden Sie die Prü fleitungen wiein der folgenden Abb. dargestellt,die rote Prü...
- Seite 47 11.Temperaturmessung Verbinden Sie die Prü fleitungen und den zu testenden Schaltkreis wiein der folgendenAbb. dargestellt, die rote Prü fleitung an den HI-Anschlussund die schwarze Leitung am LO-Anschluss. Sensor des Thermoelements (TC) und des Widerstandsthermometers (RTD)
-
Seite 48: Anschluss Von Usb Und Lan-Anschlüssen
Anschluss von USB und LAN-Anschlüssen Das RSDM3055 verfü gt ü ber jede Menge an IO-Ports. Zur Verwendung einer dieser Anschlü sse,befolgen Sie die nä chste Anleitung: Anschluss USB Host Anschluss USB Gerät Anschluss des LAN... -
Seite 49: Verwendung Des Sicherheitschlosses
Verwendung des Sicherheitschlosses Sie kö nnen das Sicherheitsschloss verwenden, um das Multimeter an einem Ort festzumachen,falls nö tig. Die Bedienschritte sind wie folgt: 1. Stecken Sie den Schlü ssel vertikal in das Schlü ssellochan der Rü ckseite. 2. Drehen Sie ihn dann im Uhrzeigersinn, um das Multimeter zu arretieren. -
Seite 50: Fehlerbehebung
Fehlerbehebung Allgemeinen Stö rungen und Folgeschä den sind untenaufgelistet. Falls diese auftreten, beziehen Sie sich bitte unten auf dieentsprechenden Behebungsverfahren. 1. Falls der Bildschirm nach Drü cken der Ein/Aus-Taste dunkel bleibt und nichts angezeigt wird: (1) Überprü fen Sie, ob das Gerä t korrekt angeschlossen ist. (2) Überprü... - Seite 51 3. Die Lesung ändert sich nicht bei Anschluss eines Gleichstromsignals: (1) Überprü fen Sie, ob die Prü fleitung korrekt an derStrombuchse oder LO-Buchse angeschlossen ist. (2) Überprü fen Sie, ob die Sicherung in der aktuellen Position auf der Rü ckseite durchgebrannt ist. (3) Überprü...
