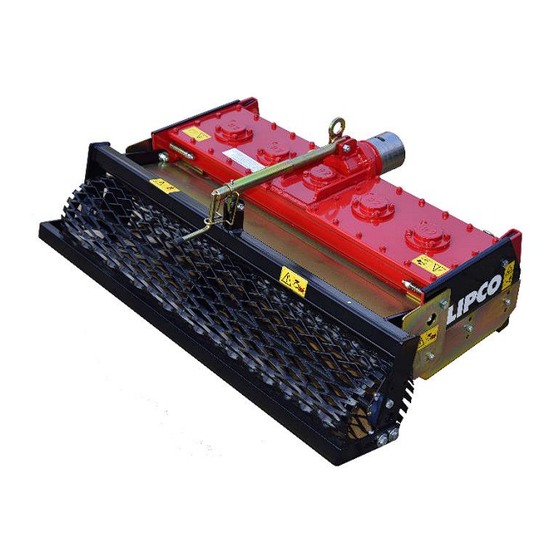

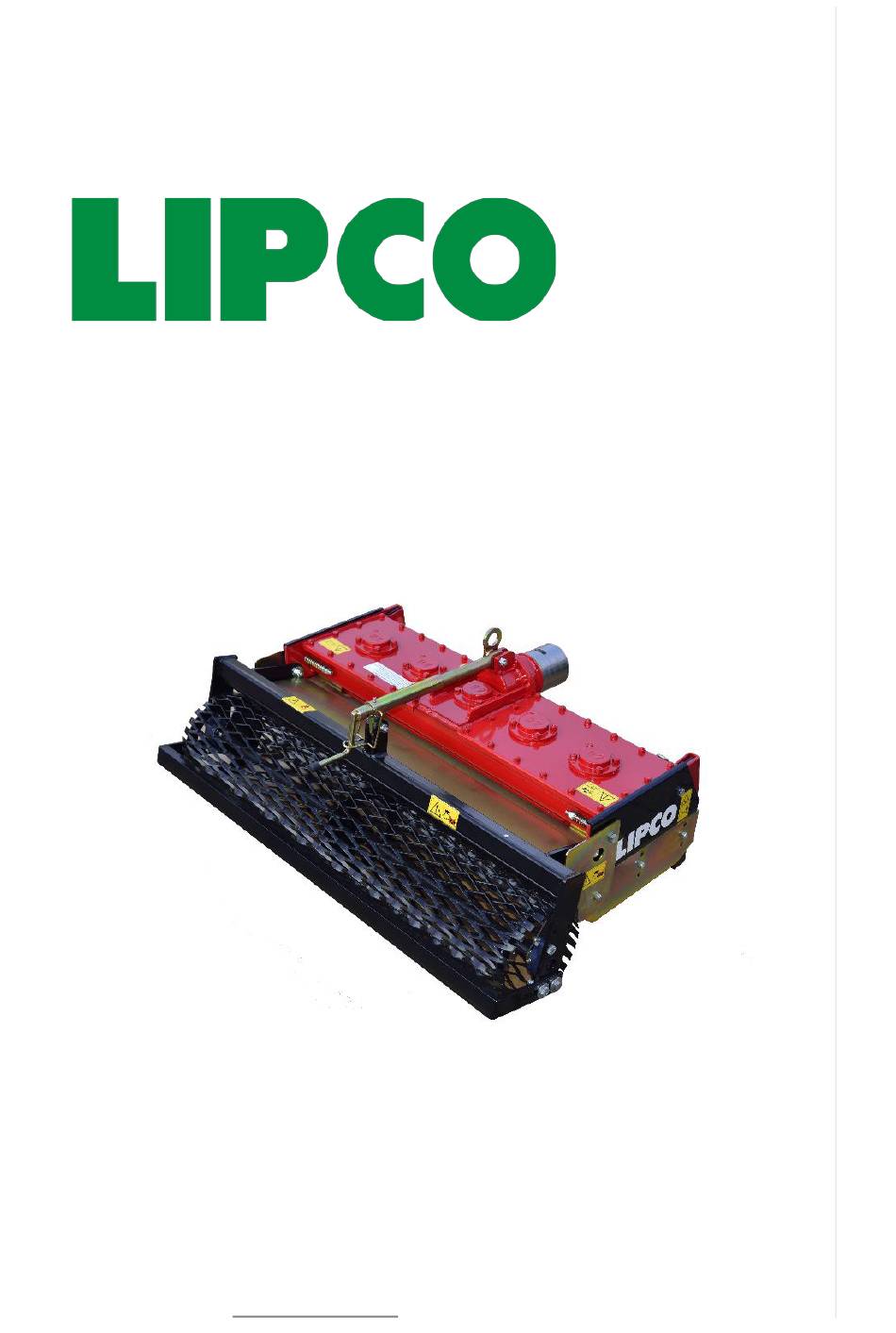

- Seite 1 Originalbetriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 LIPCO GmbH Am Fuchsgraben 5b D-77880 Sasbach Tel. +49 7841 6348-0 +49 7841 6348-300 E-mail mail@lipco.com www.lipco.com...
-
Seite 2: Einleitung
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 1. Einleitung Sehr geehrter Kunde, vielen Dank, dass Sie sich für eine LIPCO Uni-Kreiselegge entschie- den haben. Wir hoffen, dass Sie mit unserem Produkt zufrieden sein werden. Um mit der neu erworbenen LIPCO Uni-Kreiselegge Typ UK für lange... -
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 2. Inhaltsverzeichnis Seite Einleitung Inhaltsverzeichnis Bestimmungsgemäße Verwendung Warnhinweise an der Maschine Sicherheitsbestimmungen Vorbeugen von Unfällen Vorbereitung Bautechnische Einzelheiten Technische Daten Anhängen an die Antriebsmaschine Einstellen der Arbeitstiefe Verwendung des Planierschildes Wartung der Maschine Austausch der Zinken... -
Seite 4: Bestimmungsgemäße Verwendung
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 3. Bestimmungsgemäße Verwendung LIPCO Uni-Kreiselegge Typ UK ist dazu bestimmt, in Verbindung mit Antriebsmaschinen Böden in einem einzigen Arbeitsgang zu frä- sen, einzuebnen und somit saatfertig vorzubereiten. Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungs- gemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht;... -
Seite 5: Warnhinweise An Der Maschine
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 4. Warnhinweise an der Maschine Vor Inbetriebnahme die Bedienungsanleitung und Si- cherheitshinweise lesen und beachten. Vor Wartungs- und Reparaturarbeiten Motor abstellen und Schlüssel ziehen. Bei eingeschaltetem Antrieb und laufendem Trak- tormotor ausreichend Abstand zu den rotierenden Werkzeugen halten. -
Seite 6: Sicherheitsbestimmungen
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 5. Sicherheitsbestimmungen Der Betrieb jedes Gerätes, das rotierende oder bewegliche Arbeits- werkzeuge besitzt, bringt Gefahren mit sich. Deshalb immer die Si- cherheitsbestimmungen beachten: • Vor Inbetriebnahme die Bedienungsanleitung und Sicherheits- hinweise lesen und beachten! • Niemals Schutzvorrichtungen entfernen oder verändern! •... -
Seite 7: Vorbeugen Von Unfällen
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 6. Vorbeugen von Unfällen Die meisten Unfälle, die während des Gebrauchs, der Wartung und des Transportes entstehen, werden durch die Nichtbeachtung der ein- fachsten Grundregeln hervorgerufen. Deshalb ist es wichtig, dass alle Personen, die mit dem Gebrauch der Maschine zu tun haben, (Familienangehörige, Angestellte und Mitar-... - Seite 8 Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 • Während Wartungs- und Reparaturarbeiten muss sichergestellt sein, dass niemand das Gerät versehentlich in Betrieb nehmen kann! • Keine weite Kleidung tragen und lose Kleidungsstücke (z.B. Schals) vermeiden! • Auf keinen Fall während der Arbeit auf die Maschine steigen! •...
-
Seite 9: Vorbereitung
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 7. Vorbereitung • Kontrollieren, ob alle Sicherheitsvorrichtungen vorhanden sind! Sicherheitsleisten (Sonderzubehör!) mit den Befestigungs- schrauben der Seitenbleche verschrauben. Darauf achten, dass Sie die Seitenbleche nach außen aufklappen können (Abb.1). Abb. 1 Sicherheitsleiste Sicherheitsleisten sind separat zu bestellen! - Seite 10 Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 • Antriebsflansch schmieren! (Abb.2) Schmiernippel Abb. 2 • Fließfettstand kontrollieren! (siehe Kapitel „11. Wartung der Maschine“) • Überprüfen, ob alle Schrauben fest angezogen sind und sich alle Elemente in einwandfreiem Zustand befinden! 10 - 20 100035-00-DE BA UK 60_75_90_100_125 / 13.09.2019...
-
Seite 11: Bautechnische Einzelheiten
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 8. Bautechnische Einzelheiten LIPCO Uni-Kreiselegge Typ UK ist als einzige Maschine in der Lage, in Verbindung mit allen Antriebsmaschinen von 4 - 10 kW den Boden in einem einzigen Arbeitsgang zu fräsen, einzuebnen und so- mit saatfertig vorzubereiten. -
Seite 12: Technische Daten
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 9. Technische Daten Typ: Gewicht erforderliche Anzahl (kg) Leistung (KW) Zinken (Stck.) UK 60 UK 75 UK 90 UK 100 UK 125 Hauptmaße L (mm) B (mm) H (mm) UK 60 UK 75 UK 90 1050... -
Seite 13: Anhängen An Die Antriebsmaschine
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 10. Anhängen an die Antriebsmaschine Vor dem Anbringen des Maschinenflansches (Abb. 4 - A), der speziell für die jeweilige Antriebsmaschine ausgelegt ist, wird empfohlen, auf den Außendurchmesser der Maschinennabe etwas Schmierfett auf- zutragen (Abb. 4 - B). Nun den Flansch mit Hilfe der beiden Gewin- destifte (Abb. -
Seite 14: Einstellen Der Arbeitstiefe
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 11. Einstellen der Arbeitstiefe Die Arbeitstiefe wird durch Ver- Loch- Rohrklappstecker setzen Rohrklapp-Ste- schiene ckers an der Lochschiene re- guliert (Abb. 5). Durch Umstecken Rohrklappsteckers Lochschiene sind Arbeitstiefen von 0 bis 14 cm einstellbar. Es ist wichtig, dass die Maschine während der Arbeit auf ihrer... -
Seite 15: Wartung Der Maschine
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 13. Wartung der Maschine Maßnahmen zur Gewährleistung des optimalen Betriebszustandes der Maschine: • Die Walzenlager schmieren. (Abb.7) • Über den entsprechenden Stopfen den Fließfettstand im Getrie- bekasten kontrollieren (Abb. 8). Dies sollte geschehen, nachdem die Maschine schon einige Minuten gearbeitet, das Fett sich er- wärmt und gleichmäßig verteilt hat. -
Seite 16: Austausch Der Zinken
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 • Antriebsflansch 1x monatlich über den eigens dafür vorgese- henen Schmiernippel schmie- ren. Danach Antriebsflansch durchdrehen, damit sich das Fett verteilen kann. (Abb. 9) • Antriebsflansch 1x jährlich de- montieren, reinigen und neu ein- fetten. Abb. 9 Schmiernippel •... -
Seite 17: Einlagerung Der Maschine
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 15. Einlagerung der Maschine Falls die LIPCO Uni-Kreiselegge für längere Zeit nicht benutzt wird, ist es nötig, folgende Arbeitsgänge vorzunehmen: • LIPCO Uni-Kreiselegge gründlich reinigen und abtrocknen! • Die Funktion aller beweglichen Teile überprüfen. Beschädigte o- der abgenutzte Teile ersetzen! •... -
Seite 18: Garantie
Betriebsanleitung Uni-Kreiselegge UK 60/75/90/100/125 17. Garantie Nähere Informationen dazu siehe: https://www.lipco.com/downloads/ 18 - 20 100035-00-DE BA UK 60_75_90_100_125 / 13.09.2019... -
