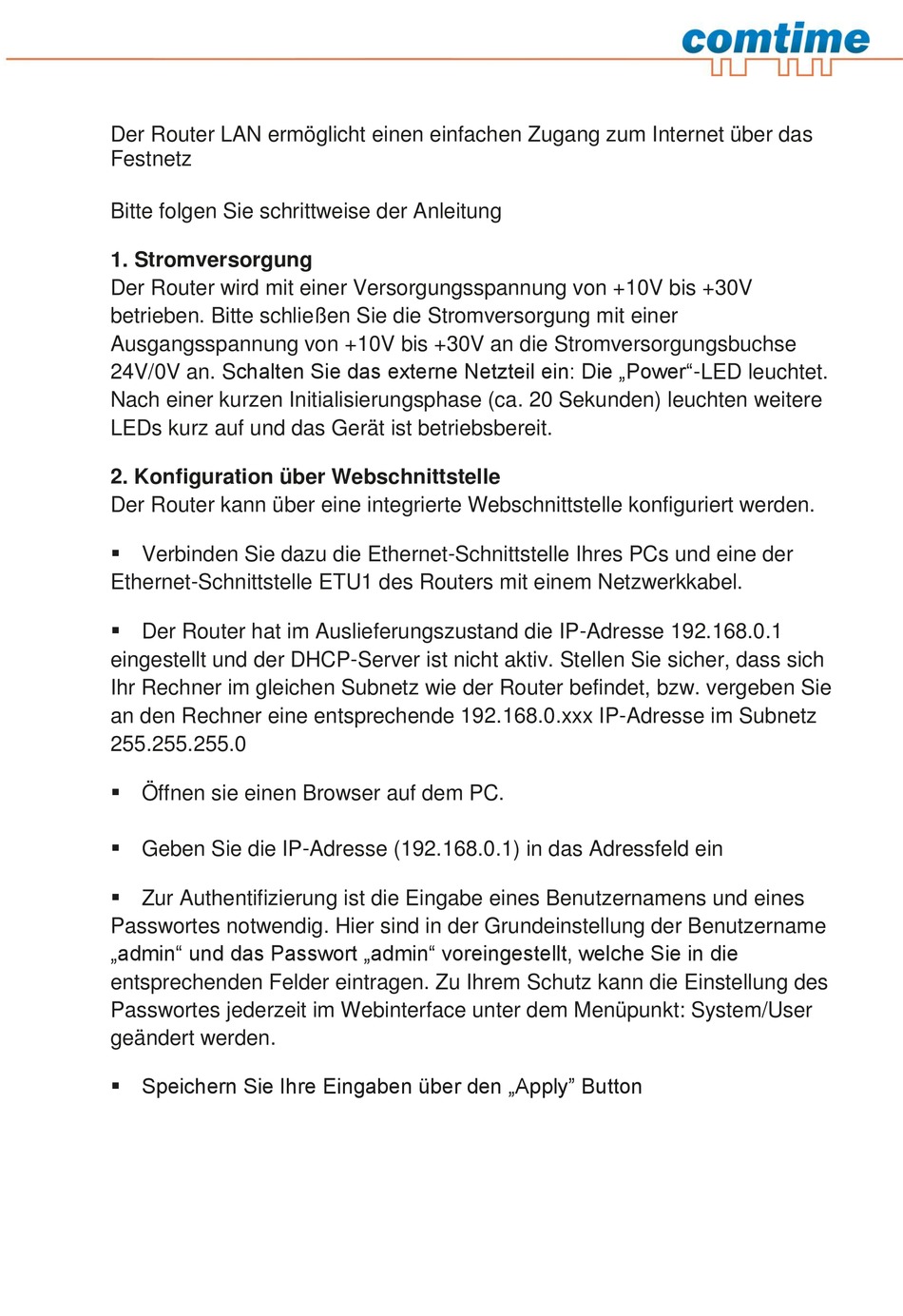

Der Router LAN ermöglicht einen einfachen Zugang zum Internet über das
Festnetz
Bitte folgen Sie schrittweise der Anleitung
1. Stromversorgung
Der Router wird mit einer Versorgungsspannung von +10V bis +30V
betrieben. Bitte schließen Sie die Stromversorgung mit einer
Ausgangsspannung von +10V bis +30V an die Stromversorgungsbuchse
24V/0V an. Schalten Sie das externe Netzteil ein: Die „Power"-LED leuchtet.
Nach einer kurzen Initialisierungsphase (ca. 20 Sekunden) leuchten weitere
LEDs kurz auf und das Gerät ist betriebsbereit.
2. Konfiguration über Webschnittstelle
Der Router kann über eine integrierte Webschnittstelle konfiguriert werden.
Verbinden Sie dazu die Ethernet-Schnittstelle Ihres PCs und eine der
Ethernet-Schnittstelle ETU1 des Routers mit einem Netzwerkkabel.
Der Router hat im Auslieferungszustand die IP-Adresse 192.168.0.1
eingestellt und der DHCP-Server ist nicht aktiv. Stellen Sie sicher, dass sich
Ihr Rechner im gleichen Subnetz wie der Router befindet, bzw. vergeben Sie
an den Rechner eine entsprechende 192.168.0.xxx IP-Adresse im Subnetz
255.255.255.0
Öffnen sie einen Browser auf dem PC.
Geben Sie die IP-Adresse (192.168.0.1) in das Adressfeld ein
Zur Authentifizierung ist die Eingabe eines Benutzernamens und eines
Passwortes notwendig. Hier sind in der Grundeinstellung der Benutzername
„admin" und das Passwort „admin" voreingestellt, welche Sie in die
entsprechenden Felder eintragen. Zu Ihrem Schutz kann die Einstellung des
Passwortes jederzeit im Webinterface unter dem Menüpunkt: System/User
geändert werden.
Speichern Sie Ihre Eingaben über den „Apply" Button
