Inhaltszusammenfassung für Comtime CT-Router ADSL Annex B/J

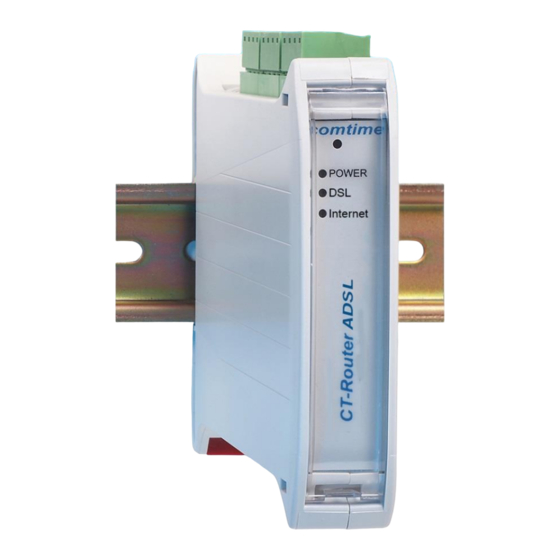

- Seite 1 CT-Router ADSL...
- Seite 2 Alle Warenzeichen und Produktbezeichnungen sind Warenzeichen, eingetragene Warenzeichen oder Produktbezeichnungen der jeweiligen Inhaber. Alle Lieferungen und Leistungen erbringt die comtime GmbH auf der Grundlage der Allgemeinen Geschäftsbedingungen der comtime GmbH in der jeweils aktuellen Fassung. Alle Angaben basieren auf Herstellerangaben. Keine Gewähr oder Haftung bei fehlerhaften und unterbliebenen Eintragungen. Die Beschreibungen der Spezifikationen in diesem Handbuch stellen keinen Vertrag da.
-
Seite 3: Inhaltsverzeichnis
CT-Router ADSL Inhalt Technische Daten ............................5 Hardware Installation ............................6 Anschlussbelegung ............................6 LED Anzeigen ..............................7 Konfiguration WBM ............................8 Start der Konfiguration ........................... 8 Device Information ............................9 Hardware ............................... 9 Software ............................... 10 Status ................................13 Network Connections ........................... - Seite 4 CT-Router ADSL Inhalt OpenVPN ..............................40 Connections ................................40 OpenVPN ................................ 41 Tunnel ..................................41 Port Forwarding ................................ 43 Certificates ................................44 Static Keys ................................45 Status ..................................46 I/O ..................................47 Inputs ................................47 Alarmierung per SMS ..............................48 Einrichten eines Email zu SMS Gateway ........................
-
Seite 5: Technische Daten
CT-Router ADSL Technische Daten Versorgung Versorgungsspannung 10 V DC ... 55 V DC über steckbare Schraubklemme Nennstromaufnahme < 90 mA bei 24 V LED-Anzeige Power (LED grün) Dauerlicht: Betrieb Schnittstellen ADSL ITU-T G.992.1, G.992.3, ADSL, ADSL2, ADSL2+ G.992.5/Annex A, B und J Anschluss RJ11-Buchse, ungeschirmt DSL (LED grün) -
Seite 6: Hardware Installation
CT-Router ADSL Hardware Installation Anschlussbelegung LAN 1 LAN 2 LAN 3 LAN 4 ADSL Stromversorgung 10V - 30V DC Digitale EIN/Ausgänge... -
Seite 7: Led Anzeigen
CT-Router ADSL Hardware Installation LED Anzeigen Reset Taste Power ADSL Internet Daten Erklärung Aus = keine Stromversorgung Power Ein = Stromversorgung aktiv Aus = DSL-Port nicht aktiv Ein = an Verbindung hergestellt ADSL Blinkt = Initialisierung der DSL-Verbindung Aus = Keine Verbindung zum Internet Internet Verbindung zum Internet ist aktiv... -
Seite 8: Konfiguration Wbm
CT-Router ADSL Konfiguration WBM Die Konfiguration des Routers erfolgt über eine Webbrowser basierende Funktion. Hierfür müssen zunächst folgende Bedingungen erfüllt sein: Der Computer, der zur Konfiguration des Routers verwendet wird, verfügt über eine LAN- Schnittstelle. Auf dem Computer ist ein Webbrowser installiert (z.B. Google Chrome, Mozilla Firefox, Microsoft Internet Explorer). -
Seite 9: Device Information
CT-Router ADSL Device Information In diesem Bereich können Sie genauere Informationen zur eingebauten Hardware, sowie der installierten Software einsehen. Hardware Tabellarische Übersicht der eingebauten Hardware. -
Seite 10: Software
CT-Router ADSL Device Information Software Tabellarische Übersicht der auf dem CT-Router ADSL installierten Software. - Seite 11 CT-Router ADSL Status ADSL Status >> ADSL Wide Area Network Silent: kein DSL-Signal verfügbar Not Initialized: keine Initialisierung der DSL-Verbindung mit der DSL-Gegenstelle (DSLAM) möglich Full Init: DSL-Verbindung wurde erfolgreich/vollständiginitialisiert Showtime, Sync: DSL-Verbindung steht vollständig zur Verfügung, im Router- Modem Status Mode wird die Verbindung zum Internetmit Hilfe der Zugangsdaten aufgebaut Idle: Interner ADSL-Prozessor startet neu, zur Zeit keine Aktivitäten zum DSL- Verbindungsaufbau...
- Seite 12 CT-Router ADSL Status >> ADSL Informationen der Gegenstelle (DSLAM) zur Kanalkodierung Trellis-Coded Modulation der Vorwärtsfehlerkorrektur von Übertragungsfehlern Aktiviert („Enable“) oder Deaktiviert („Disable“) Interleaving ist ein Verfahren zur Übertragungssicherheit bei ADSL-Verbindungen. Die Datenpakete werden ineinander verschachtelt gesendet. So können Störsignale erkannt und beseitigt werden.
-
Seite 13: Status
CT-Router ADSL Status Network Connections XXX.XXX.XXX XXX.XXX.XXX Status >> Network Connections Wide Area Network Link TCP/IP connected: TCP/IP Verbindung aufgebaut. VPN connected: VPN Verbindung aufgebaut. not connected: Es besteht keine aktive Verbindung IP Address zugewiesene IP-Adresse (Providervorgabe) Netmask zugewiesene Netzmaske (Providervorgabe) DNS Server DNS-Server IP-Adresse Sec. -
Seite 14: I/O Status
CT-Router ADSL Status I/O Status Tabellarische Übersicht aller aktuellen Input- und Output Einstellungen. Routing Table Status >>Routing Table Enthält unter anderen Informationen zum Ziel, Gateway, zur Subnetzmaske und Metrik. -
Seite 15: Dhcp Leases
CT-Router ADSL Status DHCP Leases Status >>DHCP Leases Tabellarische Übersicht aller vom CT-Router LAN vergebenen DHCP-Daten. Host Name Hostname des im Netzwerk befindlichen Endgerätes Client MAC Address MAC-Adresse des im Netzwerk befindlichen Endgerätes Client IP Address IP-Adresse des im Netzwerk befindlichen Endgerätes... -
Seite 16: Local Network
CT-Router ADSL Local Network Im Menü „Local Network“ können Sie die lokale Netzwerkeinstellung für den CT-Router ADSL vornehmen. Ihre Einstellungen werden gespeichert, sind aber noch nicht gültig. Zur Übernahme der Einstellungen starten Sie den Router neu. IP Configuration CT-Router DSL Annex B/J Local Network >>... -
Seite 17: Dhcp Server
CT-Router ADSL Local Network DHCP Server Local Network >> DHCP Server DHCP Server Deaktiviert / Aktiviert Domain Name Domain-Namen eintragen, der über DHCP verteilt wird. Lease Time (d,h,m,s) Zeitraum, in dem die Netzwerkkonfigurationen gültig sind. Dynamische IP-Adressen-Zuweisung: Bei Aktivierung können Sie die Dynamic IP address entsprechenden Netzwerkparameter eintragen / Der DHCP-Server allocation... -
Seite 18: Static Routes
CT-Router ADSL Local Network Static Routes Local Network >> Static Routes Network Netzwerk in CIDR-Form Gateway Gateway-Adresse des Netzwerkes Max. 8 Netzwerke eintragbar. -
Seite 19: Wide Area Network
CT-Router ADSL Wide Area Network Im “ Wide Area Network”-Menü legen Sie die Einstellungen des Routers für die Nutzung im WAN fest. WAN Setup (Externes Netzwerk) Die Ethernet- oder RS-232-Geräte werden über eine DSL-Verbindung ins Internet eingebunden. Diese Verbindung wird in zwei Schritten aufgebaut. 1. -
Seite 20: Pppoe (Router Mode)
CT-Router ADSL Wide Area Network PPPoE (Router Mode) PPP over Ethernet, ist die Verwendung des Netzwerkprotokolls Point-to-Point (PPP) über eine Ethernet-Verbindung. In diesem Mode steuert das DSL-Gerät den Zugang zum Internet (Zugangsdaten: Username + Password) und die Router Funktionen (Firewall etc.). Sie müssen weitere Einstellungen in dieser Maske vornehmen. Wide Area Networks >>... - Seite 21 CT-Router ADSL Daily Reconnect Uhrzeit, zu der die Internet-Verbindung täglich unterbrochen und neu aufgebaut wird. Wenn keine Zeit vorgegeben wird, unterbricht der DSL-Provider weltweit nach 24 Stunden die Internet-Verbindung und baut sie anschließend wieder auf. Um eine ungewollte Unterbrechung der Verbindung bei einem Serviceeinsatz zu vermeiden, sollten Sie eine Zeit vorgeben.
-
Seite 22: Pppoa (Router Mode)
CT-Router ADSL Wide Area Network PPPoA (Router Mode) PPP over ATM, ist die Verwendung des Netzwerkprotokolls Point-to-Point (PPP) über eine ATM-Verbindung (Asynchronous Transfer Mode) z. B. teilweise in Österreich. PPP wird dabei direkt in ATM Zellen verpackt. Gegenüber PPPoE entfällt dabei der Ethernet-Frame, wodurch der Overhead verringert wird. Wide Area Networks >>... -
Seite 23: Eoa (Dhcp Mode)
CT-Router ADSL Wide Area Network (DHCP Mode) Das Gerät arbeitet als Modem und nutzt DHCP (DHCP = Dynamic Host Configuration Protocol). DHCP ermöglicht die Zuweisung der Netzwerkkonfiguration an DHCP-Clients durch einen DHCP-Server. Voraussetzung dafür ist, dass der DSL-Router als DHCP-Client konfiguriert ist und hinter der Gegenstelle (DSLAM) ein DHCP-Server eingerichtet ist. -
Seite 24: Pppoe Pass-Through (Modem Mode)
CT-Router ADSL Wide Area Network PPPoE Pass-Through (Modem Mode) in diesem Mode arbeitet das Gerät als einfacher DSL-zu-LAN-Konverter. Den Zugang zum Internet (Zugangsdaten: Username + Password) und die Router Funktionen (Firewall etc.) werden von einem extern angeschlossenen Router gehandhabt. Sie müssen außer dem Annex unter „DSL Line“ keine weiteren Einstellungen in dieser Maske vornehmen. -
Seite 25: Static Routes
CT-Router ADSL Static Routes Static Routes Per „Static Routes“ können Datenpakete aus dem lokalen Netzwerk für alternative Routen im WAN festgelegt werden. Wireless Network >> Static Routes Network Netzwerk in CIDR-Form Gateway Gateway-Adresse des Netzwerkes Max. 8 Netzwerke möglich... -
Seite 26: Dyndns
CT-Router ADSL Wide Area Network DynDNS Die IP-Adresse des Routers im Internet wird dynamisch von dem Netzbetreiber zugewiesen. Über einen DynDNS-Anbieter kann der dynamischen IP-Adresse ein Name zugewiesen werden, über die der Router dann über das Internet erreicht werden kann. Auf dem Router muss entsprechend der DynDNS Client angelegt und aktiviert werden. -
Seite 27: Connection Check
CT-Router ADSL Wide Area Network Connection Check Eine kontinuierliche Verbindungsüberwachung kann durch den „Connection Check" überprüfen, ob die Daten-Verbindung zum Internet besteht. Bei einem Verbindungsverlust kann für einen neuen Verbindungsaufbau eine Aktion konfiguriert werden. Wireless Network >> Connection Check Connection Check Disable: Deaktivierung der Verbindungsprüfung der Paketdaten-Verbindung Enable: Aktivierung der Verbindungsprüfung der Paketdaten-Verbindung Host #1…#3... -
Seite 28: Network Security
CT-Router ADSL Network Security In diesem „Network Security”-Menü nehmen Sie Einstellungen zu Netzwerksicherheit vor. General Setup Network Security >> General Setup Traffic forwarding Disable: keine Weiterleitung Enable: Aktivierung der integrierten Stateful Packet Inspection Firewall Block outgoing Netbios Netbios-Anfragen gehen von Windows-Systemen im lokalen Netzwerk aus und verursachen einen erhöhten Datenverkehr. -
Seite 29: Firewall
CT-Router ADSL Network Security Firewall Die Firewall ist ein- und ausschaltbar. Die Firewall ist per default aktiv und blockiert den eingehenden Datenverkehr. Der ausgehende Datenverkehr ist aber möglich. Die Firewall-Regeln werden von oben nach unten angewendet. Network Security >>Firewall Incoming Traffic Protocol Protokollauswahl: TCP, UDP, ICMP, all From IP / To IP... -
Seite 30: Snmp Firewall
CT-Router ADSL Network Security SNMP Firewall Network Security >>SNMP Firewall Incoming Traffic Protocol From IP / To IP From Port / To Port Action New / Delete Outgoing Traffic... -
Seite 31: Nat Table
CT-Router ADSL Network Security NAT Table Der Router hat nur eine IP-Adresse, über die von außen auf ihn zugegriffen werden kann. Über zusätzlich übermittelte Portnummern können Datenpakete auf Ports interner IP-Adressen umgeleitet werden Network Security >> NAT Table Protocol Protokollauswahl: TCP, UDP, ICMP, all bei TCP und UDP haben Sie folgende Optionen: In Port direkte Port-Angabe z.B: In Port = 20, Portbereiche z.B: In Port = 20-30... -
Seite 32: Vpn
CT-Router ADSL Im Menü VPN können Sie einerseits Einstellungen zur Internet Protocol Security (IPsec) andererseits zum virtuellen privaten Netzwerk (OpenVPN) vornehmen. Für eine VPN-Verbindung müssen die IP-Adressen der VPN-Gegenstellen bekannt und adressierbar sein. Die VPN-Gegenstelle muss IPsec mit folgender Konfiguration unterstützen: ... -
Seite 33: Ipsec
CT-Router ADSL IPsec IPsec Connections VPN >> IPsec >> Connections Monitor DynDNS VPN-Gegenstelle hat keine feste IP und als Remote Host wird ein DynDNS- Name genutzt, so kann diese Funktion aktiviert werden, um die Verbindung zu überprüfen. Check Interval Prüfintervall in Sekunden Enable VPN-Verbindung aktivieren (=Yes) oder deaktivieren (=No) Name... -
Seite 34: Connections Settings
CT-Router ADSL IPsec Connections Settings VPN >> IPsec >> Connections >> Settings >> Edit Name Name der VPN-Verbindung Aktivieren (=Enable) oder Deaktivieren (=Disable) der VPN-Verbindung Remote Host IP-Adresse / URL der Gegenstelle Kann nur eingestellt werden, wenn unter Remote Connection "Initiate" ausgewählt wurde. - Seite 35 CT-Router ADSL IPsec Remote ID Leer: Kein Eintrag in der Zeile bedeutet, dass die Angaben aus dem Zertifikat gewählt werden. Subject: Eine IP-Adresse, E-Mail-Adresse oder ein Hostname bedeutet, dass diese Einträge auch im Zertifikat vorhanden sein sollten, damit sich der Router authentifizieren kann. Local ID Siehe Remote ID IP-Adresse/Subnetzmaske des Netzwerkes, zu dem eine VPN-...
-
Seite 36: Connection Ike
CT-Router ADSL IPsec Connection IKE VPN >> IPsec >> Connections >> IKE >> Edit Name Name der VPN-Verbindung. Phase 1 ISAKMP SA Schlüsselaustausch ISAKMP SA Encryption Verschlüsselungsalgorithmus-Auswahl ISAKMP SA Hash Hash-Algorithmus-Auswahl ISAKMP SA Lifetime Lebensdauer des ISAKMP SA Schlüssels. Standardeinstellung 3600 Sekunden (1 Stunde) max. - Seite 37 CT-Router ADSL IPsec DH/PFS Group Im Ipsec werden beim Datenaustausch in bestimmten Intervallen die Schlüssel erneuert. Mit PFS werden hierbei mit der Gegenstelle im Schlüsselaustauschverfahren neue Zufallszahlen ausgehandelt. Auswahl des Verfahrens. Dead Peer Detection Yes: Bei VPN Initiate wird versucht, neuzustarten "Restart. Bei VPN Accept wird die Verbindung geschlossen "Clear".
-
Seite 38: Certificates
CT-Router ADSL IPsec Certificates Mit einem Zertifikat, das in den Router geladen werden kann, authentifiziert sich der Router bei der Gegenstelle. Durch Klicken auf „Apply“ laden Sie das Zertifikat auf den Router. VPN >> IPsec >> Certificates Load Remote Certificate Hochladen von Zertifikaten, mit denen eine Authentifizierung für den Router bei der VPN-Gegenstelle erfolgen kann. -
Seite 39: Status
CT-Router ADSL IPsec Status VPN >> IPsec >> Status Name Name der VPN-Verbindung Remote Host IP-Adresse oder URL der Gegenstelle ISAKMP SA Aktiv (grünes Feld) IPSec SA Aktiv (grünes Feld) -
Seite 40: Openvpn
CT-Router ADSL OpenVPN OpenVPN Connections... -
Seite 41: Openvpn
CT-Router ADSL OpenVPN Tunnel VPN >> OpenVPN >> Tunnel OpenVPN Tunnel aktiv (=Enable) oder inaktiv (=Disable) Name Name der OpenVPN-Verbindung Remote Host IP-Adresse oder URL der Gegenstelle Remote Port Port der Gegenstelle (Standard: 1194) Protocol UDP- oder TCP-Protokoll für die OpenVPN-Verbindung festlegen! LZO Compression Disabled: Keine Kompression Adaptive: Adaptive Kompression... - Seite 42 CT-Router ADSL OpenVPN Option: Bei der Kommunikation mit dynamischen IP-Adressen akzeptiert Allow Remote Float die OpenVPN-Verbindung authentifizierte Pakte von jeder IP-Adresse. Redirect default gateway Das Default Gateway wird durch den Tunnel geleitet Local Port Lokaler Port Authentifizierungsart der OpenVPN-Verbindung festlegen (X.509 oder Authentication PSK)! Local Certifacation...
-
Seite 43: Port Forwarding
CT-Router ADSL OpenVPN Port Forwarding VPN >> OpenVPN >> Port Forwarding Protocol Auswahl: TCP / UDP / ICMP In Port Port Nr. eingehende Verbindung To IP IP Adresse von Ziel To Port Port Nr. Vom Ziel... -
Seite 44: Certificates
CT-Router ADSL OpenVPN Certificates VPN >> OpenVPN >> Certificates Hochladen des Zertifikats (im PKCS#12 Format, xxx.p12) welches für den Lokalen Router bestimmt ist. Load Own PKCS#12 Certificate Unter VPN > OpenVPN > Client können Sie für jede VPN-Verbindung eines dieser Zertifikate unter Local Certificate zuweisen. Passwort für das PKCS#12 Zertifikat. -
Seite 45: Static Keys
CT-Router ADSL OpenVPN Static Keys VPN >> OpenVPN >> Static Keys Generate static Key Einen statischen Schlüssel generieren und speichern. Load static Key Statischen Schlüssel in den Router laden (den gleichen statischen Schlüssel muss auch die Gegenstelle besitzen). Static Keys Tabellarische Übersicht aller geladenen statischen Schlüssel. -
Seite 46: Status
CT-Router ADSL OpenVPN Status VPN >> OpenVPN >> Status Name Name der VPN-Verbindung Remote Host IP-Adresse oder URL der Gegenstelle Status Aktiv (=grünes Feld) -
Seite 47: I/O
CT-Router ADSL Der Router LAN verfügt über vier digitale Ein- und Ausgänge, die in dem „I/O“-Menü von Ihnen konfiguriert werden können. Inputs I/O >>Inputs High Option: Bei einem High-Pegel kann eine Nachricht per E-Mail verschickt werden. Option: Bei einem Low-Pegel kann eine Nachricht per E-Mail verschickt werden. Stellt man nun eine der oben dargestellten Optionen ein, so muss man diese mit "Apply"... -
Seite 48: Alarmierung Per Sms
CT-Router ADSL Alarmierung per SMS Oft ist eine einfache Emailbenachrichtigung nicht ausreichend wenn z.B. ein kritischer Grenzwert bei einer Anlage überschritten wird und das Servicepersonal per email gerade nicht erreichbar ist. In diesem Fall kann man einfach einen Email zu SMS Dienst nutzen. Über solch einen EMail to SMS Gateway kann man direkt EMails als SMS an ein Handy senden. -
Seite 49: Outputs
CT-Router ADSL Outputs I/O >>Outputs Optionen Manual: An- / Ausschalten erfolgt manuell über das WBM Remote Controlled: An- / Ausschalten per Steuerbefehl an den Socket Server (siehe Seite 44 und 55). Zusätzlich kann die Funktion Autoreset genutzt werden, bei der eine Zeitspanne in Minuten festgesetzt wird. -
Seite 50: Socket Server
CT-Router ADSL Socket Server Der Router besitzt einen integrierten Socket Server und kann über den Empfang von XML-Dateien: I/O Signale setzen und abfragen Messages wie E-Mail und SMS versenden Den Router-Status abfragen Für die Nutzung dieser Funktionen muss der Socket Server auf „Enable“ gesetzt werden. Der Port des Socket Servers ist frei konfigurierbar, default ist Port = 1432 I/O >>... -
Seite 51: System
CT-Router ADSL System Im Systemmenü können allgemeine Einstellungen für den CT-Router LAN getroffen werden. Web Configuration System >> Web Configuration Das Webinterface des Routers ist standardmäßig über den Port 80 zu erreichen. Der Server Port kann hier geändert Server Port (default 80) werden. -
Seite 52: User (Passwörter)
CT-Router ADSL System User (Passwörter) System >> User Uneingeschränkter Zugriff (Schreiben und Lesen) admin Neues Passwort festlegen user Eingeschränkter Zugriff (nur Lesen / nicht alle Bereiche) Neues Passwort festlegen folgende Zeichen sind für die Passwörter erlaubt: alfanumerische Zeichen, Punkt, Komma, Minus, Plus, Schrägstrich (/), Doppelpunkt, Semikolon, Hashtag (#), At (@) -
Seite 53: Log Configuration
CT-Router ADSL System Log Configuration Log-Files können via UDP auf einem externen Log-Server abgelegt werden. System >> Log Configuration Log-Files können via UDP auf einem externen Log-Server abgelegt werden Remote UPD Logging Disabled: Externes Logging deaktiviert Enabled: Externes Logging aktiviert Server IP Address IP-Adresse vom externen Log-Server Server Port (default 514) Port vom externen Log-Server... -
Seite 54: Log-File
CT-Router ADSL System Log-File System >> Log-File Clear Einträge im internen Log-File werden gelöscht View Log-File Einträge werden im Browser-Fenster angezeigt Save Log-File wird gespeichert... -
Seite 55: Snmp Configuration
CT-Router ADSL System SNMP Configuration Das SNMP (Simple Network Management Protocol) wird vorzugsweise in komplexeren Netzwerken benutzt, um den Zustand und den Betrieb von Geräten zu überwachen. Es gibt mehreren Entwicklungsstufen: SNMPv1/SNMPv2 und SNMPv3. Die älteren Versionen SNMPv1/SNMPv2 benutzen keine Verschlüsselung und gelten als nicht sicher. -
Seite 56: Smtp Configuration
CT-Router ADSL System SMTP Configuration Für die Konfiguration verwenden Sie bitte die Zugangsdaten Ihres gewählten E-Mail Accounts System >>SMTP Configuration SMTP Server IP-Adresse / Hostname des SMTP Servers SMTP Port (default 25) Port des SMTP Servers Transport Layer Security Verschlüsselung: Keine, STARTTLS, SSL/TLS Authentication No authentication: Keine Authentifizierung notwendig Plain Password: Authentifizierung Benutzername und Passwort... -
Seite 57: Configuration Up-/Download
CT-Router ADSL System Configuration Up-/Download Die Konfiguration kann als CFG-Datei (default) oder als XML-Datei auf dem Bediener-PC gespeichert werden. Auf diesem PC gespeicherte Konfigurationen können in den Router geladen werden. System >> Configuration Up-/Download Download Aktuelle Konfigurationen herunterladen Upload Gesicherte oder veränderte Konfigurationen hochladen und mit "apply" bestätigen. -
Seite 58: Konfiguration Über Ssh Und Xml-Datei
CT-Router ADSL System Konfiguration über SSH und XML-Datei Die Übertragung einer XML-Datei zur Konfiguration des Routers kann zusätzlich mittels des SSH Protokolls über die lokale Ethernet-Schnittstelle oder im Remote Betrieb erfolgen. SSH bzw. Secure Shell bezeichnet sowohl ein Netzwerkprotokoll als auch entsprechende Programme, mit deren Hilfe man eine verschlüsselte Netzwerkverbindung mit einem entfernten Gerät herstellen kann. -
Seite 59: Rtc
CT-Router ADSL System System >> RTC New Time Manuelle Zeitkonfiguration, falls kein NTP-Server vorhanden ist. Timezone Zeitzonenauswahl Daylight saving time Disable: Sommerzeitberücksichtigung deaktiviert Enable: Sommerzeitberücksichtigung aktiviert NTP Synchronisation Datum und Uhrzeit können mit einem NTP-Server synchronisiert werden. Bei Erstverwendung dieser Funktion kann die erste Synchronisation bis zu 15 Minuten dauern. -
Seite 60: Reboot
CT-Router ADSL System Reboot System >> Reboot Reboot NOW! Sofortigen Neustart des Routers erzwingen! Den Router an bestimmten Wochentagen zum bestimmten Zeitpunkt neustarten. Mit Daily reboot Klicken auf die Kontrollkästchen legen Sie die Wochentage für den Neustart fest. Time Uhrzeit des Neustarts (Stunde:Minute) Event Router kann mit digitalem Eingang neugestartet werden. -
Seite 61: Firmware Update
CT-Router ADSL System Firmware Update System >> Firmware Update Diese Updates sorgen für Funktionserweiterungen und Firmware Update Modem Produktaktualisierungen. Diese Updates beziehen sich auf die Konfiguration über einen Update Web Based Internetbrowser. Management... -
Seite 62: Abfrage Und Steuerung Über Xml Dateien
CT-Router ADSL Abfrage und Steuerung über XML Dateien Format der XML Dateien Jede Datei beginnt mit dem Header: <?xml version="1.0"?> oder <?xml version="1.0" encoding="UTF-8"?> Gefolgt von dem Basis-Eintrag. Folgende Basis-Einträge stehen zur Auswahl: <io> </io> # E/A-System <info> </info> # Allgemeine Informationen abfragen <cmgr ...>... -
Seite 63: Email Versenden
CT-Router ADSL Abfrage und Steuerung über XML Dateien b) Allgemeine Informationen abfragen <?xml version="1.0"?> <info> <device /> # Gerätedaten abfragen <radio /> # Daten zur Funkverbindung abfragen (nur Mobilfunkgeräte) </info> Zurückgeliefert wird etwa folgendes: <?xml version="1.0" encoding="UTF-8"?> <result> <info> <device> <serialno>13120004</serialno>... -
Seite 64: Daten Senden Und Empfangen
CT-Router ADSL Abfrage und Steuerung über XML Dateien Zurückgeliefert wird etwa folgendes: <?xml version="1.0" encoding="UTF-8"?> <result> <email>done</email> </result> oder im Fehlerfall: <?xml version="1.0" encoding="UTF-8"?> <result> <email error="3">transmisson failed</email> </result> Hinweis zur Darstellung: die Einrückungen und Zeilenumbrüche dienen nur der Verständlichkeit und müssen so nicht gesendet werden, noch werden sie so gesendet. -
Seite 65: Funktions-Test
CT-Router ADSL Funktions-Test Funktions-Test mittels Windows Hyperterminal Für einen Test kann unter Windows das bekannte Programm „Hyperterminal“ verwendet werden. Über Hyperterminal können XML-Dateien an den Socket Server des Routers gesendet werden. Die entsprechenden XML-Dateien (siehe Kapitel „Abfrage und Steuerung über XML Dateien“) müssen dafür vorab auf Ihren Bediener-PC gespeichert worden sein. -
Seite 66: Applikationsbeispiel
CT-Router ADSL Applikationsbeispiel... -
Seite 67: Lizenzen
Die Firmware von CT-Router enthält open Source Software unter GPL/LGPL Bedingungen. Gemäß des Abschnitts 3b von GPL und des Abschnitts 6b von LGPL bieten comtime GmbH Ihnen den Quellcode an. Sie können den Quellcode bei uns anfordern, dazu senden Sie eine E-Mail an support@comtime-com.de... - Seite 68 CT-Router ADSL Lizenzen GNU GENERAL PUBLIC LICENS Version 2, June 1991 Copyright (C) 1989, 1991 Free Software Foundation, Inc. 51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed.
- Seite 69 CT-Router ADSL Lizenzen 2. You may modify your copy or copies of the Program or any portion of it, thus forming a work based on the Program, and copy and distribute such modifications or work under the terms of Section 1 above, provided that you also meet all of these conditions: a) You must cause the modified files to carry prominent notices stating that you changed the files and the date of any change.
- Seite 70 CT-Router ADSL Lizenzen 5. You are not required to accept this License, since you have not signed it. However, nothing else grants permission modify distribute Program derivative works. These actions are prohibited by law if you do not accept this License.
- Seite 71 CT-Router ADSL Lizenzen IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR AGREED TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY OTHER PARTY WHO MAY MODIFY AND/OR REDISTRIBUTE THE PROGRAM AS PERMITTED ABOVE, LIABLE DAMAGES, INCLUDING GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR A FAILURE OF THE PROGRAM TO OPERATE WITH ANY OTHER PROGRAMS), EVEN IF SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE...
- Seite 72 CT-Router ADSL Lizenzen The reason we have a separate public license for some libraries is that they blur the distinction we usually make between modifying or adding to a program and simply using it. Linking a program with a library, without changing the library, is in some sense simply using the library, and is analogous to running a utility program or application program.
- Seite 73 CT-Router ADSL Lizenzen d) If a facility in the modified Library refers to a function or a table of data to be supplied by an application program that uses the facility, other than as an argument passed when the facility is invoked, then you must make a good faith effort to ensure that, in the event an application does not supply such function or table, the facility still operates, and performs whatever part of its purpose remains meaningful.
- Seite 74 CT-Router ADSL Lizenzen Otherwise, if the work is a derivative of the Library, you may distribute the object code for the work under the terms of Section 6. Any executables containing that work also fall under Section 6, whether or not they are linked directly with the Library itself.
- Seite 75 CT-Router ADSL Lizenzen 9. You are not required to accept this License, since you have not signed it. However, nothing else grants permission modify distribute Library derivative works. These actions are prohibited by law if you do not accept this License.
- Seite 76 CT-Router ADSL Lizenzen IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR AGREED TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY OTHER PARTY WHO MAY MODIFY AND/OR REDISTRIBUTE THE LIBRARY AS PERMITTED ABOVE, LIABLE DAMAGES, INCLUDING GEN-ERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR IN-ABILITY TO USE THE LIBRARY (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BE-ING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR A FAIL-URE OF THE LIBRARY TO OPERATE WITH ANY OTHER SOFTWARE), EVEN IF SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE...
- Seite 77 CT-Router ADSL Lizenzen THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT ``AS IS'' AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MER-CHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES;...
-
Seite 78: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
Directive 2014/53/EC du Parlément européen et du Conseil concernant les radios et équipements terminaux de télécommunications, incluant la reconnaissance mutuelle de leurs conformité - EN 55022: 2010, Class B 2014/30/EU - EN 61000-6-2: 2005 (EMC) - EN 60950-1:2006+A11:2009+A12:2011+AC:2011+A2:2013 Norderstedt, 19. Februar 2016 ……………………………………. For and on behalf of Comtime...
