Inhaltszusammenfassung für Schick Dental S3 Master

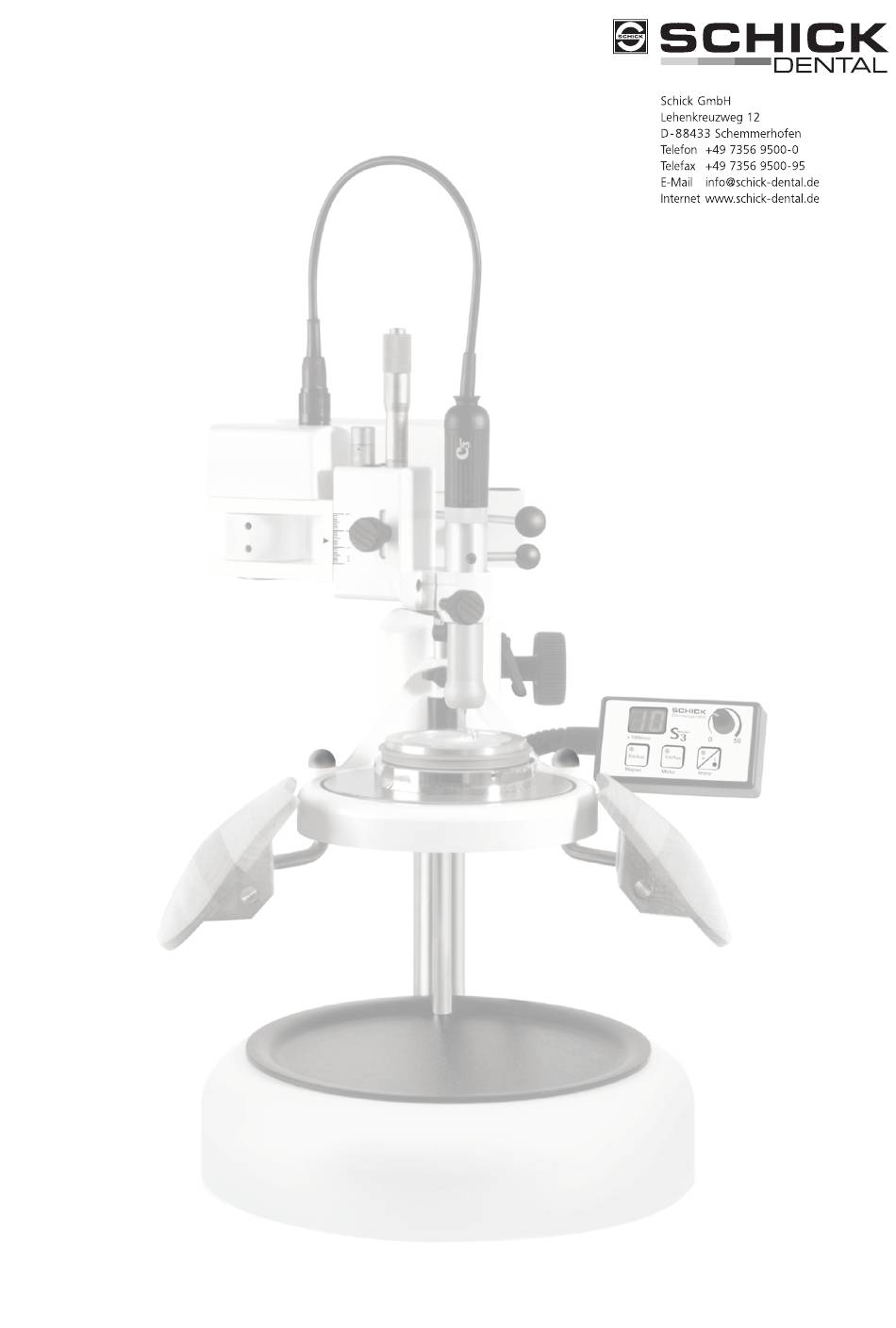

- Seite 1 Original Betriebsanleitung SCHICK - Fräsgerät S3 Master...
-
Seite 2: Inhaltsverzeichnis
Wartung zu geben. Inhaltsverzeichnis Seite Lieferumfang ....................Einsatz und Gebrauch..................Allgemeine Hinweise / Sicherheitshinweise..........Aufstellen und Inbetriebnahme................Kurzeinweisung Fräsgerät-Betrieb..............Abbildung Fräsgerät S3 Master / Bedienelemente..........9-12 Bedienung......................7.1 3D Fräsarm 7.2 Bediensatellit 7.3 Integrierte Armauflagen 7.4 Höhenverstellbarer Frästisch 7.5 Motortechnik Werkzeugwechsel..................... -
Seite 3: Lieferumfang
Art.-Nr. Lieferumfang Fräsgerät S3 Master komplett 2500/5 bestehend aus: Fräsgerät S3 Master 2520/5 Fuß-Tretschalter (Magnet-Kupplung) 2110 Fuß-Tretschalter (Motor) 2560 S3 Master Frässpindel mit Kabel 9400/07 Lichtkopf 2510 Netzkabel 2160 Spannzange Ø 2,35 mm 4114 Anschlag für kurze Werkzeuge 4918 Spannzangenschlüssel 4115 Gegenhalteschlüssel... -
Seite 4: Einsatz Und Gebrauch
Einsatz u. Gebrauch / Allgem.Hinweise 2. Einsatz und Gebrauch Das S3 Master Fräsgerät ist für den Einsatz im Dental-Labor zum Bearbeiten von Kronen, Brücken sowie Kunststoff- und Modellgußarbeiten konzipiert. Höchste Präzision, durchgängige Qualitätssicherung und geringer Wartungsaufwand zeichnet das unter Mitwirkung anerkannter Spezialisten der Frästechnik entwickelte S3 Master aus. -
Seite 5: Sicherheitshinweise
- Reparaturen oder sonstige Eingriffe dürfen nur von SCHICK oder durch SCHICK autorisiertes Fachpersonal vorgenommen werden. - SCHICK übernimmt keine Gewährleistung, wenn das Fräsgerät S3 Master nicht in Übereinstimmung mit der Betriebsanleitung gehandhabt wird. - Für Schäden, die sich aus anderweitiger Verwendung oder nicht sachgemäßer Hand- habung ergeben, übernimmt der Hersteller keine Haftung. -
Seite 6: Aufstellen Und Inbetriebnahme
Aufstellen und Inbetriebnahme 4. Aufstellen - Überprüfen Sie den Versandkarton auf sichtbare Beschädigungen - Behandeln Sie beim Auspacken alle Teile der Lieferung mit Vorsicht - Entfernen Sie vorsichtig den Deckel der Fräsgerätverpackung (langsam hochziehen (Abb. 1)). Achten Sie darauf, daß sich keine Fräsgerätteile mit der Verpackung verkeilen. -
Seite 7: Kurzeinweisung Fräsgerät-Betrieb
Kurzeinweisung Fräsgerät-Betrieb 5. Bedienung Netzschalter (4) betätigen 3D-Fräsarm Gelenkarm - Feststellen bzw. Lösen mit Fuß-Tretschalter (6) - zusätzliches, drittes Gelenk mittels Flügelschraube (15) verstellen - bei Nicht-Betrieb des Fräsgerätes Gelenkarm in “Parkposition” bringen (Abb.2; Seite 9) Vertikalschlitten - Vertikalschlitten mit Rändelschraube (8) beliebig feststellbar - Senkbewegung mittels Bohrhebel (11) vornehmen Feineinstellung der Senkbewegung mittels Tiefenanschlagspindel (9) Frässpindel... -
Seite 8: Abbildung Fräsgerät S3 Master / Bedienelemente
Abbildung Fräsgerät 6. S3 Master 1. Buchse Fuß-Tretschalter (Magnet-Kup.) 2. Buchse Fuß-Tretschalter (Motor) 3. Netzkabelbuchse 4. Netzschalter 5. Glasschmelzsicherungen 6. Fuß-Tretschalter (Magnet-Kup.) 6.a Stecker Fuß-Tretschalter (Magnet-Kup.) 7. Fuß-Tretschalter (Motor) 7.a Stecker Fuß-Tretschalter (Motor) 8. Rändelschraube Vertikalschlitten 9. Tiefenanschlagspindel 10. Federspannung 11. -
Seite 9: Bedienung
Bedienung 7. Bedienung Netzschalter Einschalten der Elektrik durch Drücken des Netzschalters (4) “ON”. Die Kontrollampe im Schalter leuchtet. Erst jetzt können die weiteren elektrischen Funktionen geschaltet werden. Nochmaliges Betätigen des Netzschalters (4) “OFF” schaltet das Gerät aus. ACHTUNG: Magnetkupplungen sind nach dem Abschalten nicht mehr aktiv ! Fräsarm in Parkposition bringen 7.1 3D - Fräsarm Gelenkarm... -
Seite 10: Bediensatellit
Bedienung Beim Wiedereinsetzen die Frässpindel bis Anschlag nach unten schieben. Achten Sie darauf, daß die Einkerbung an der Frässpindel beim Einsetzen in die Spindelhalterung in den Gewindestift einrastet. Der Spannhebel (31) (Abb. 2) an der Frässpindel muß bei geschlossener Spannzange nach links zeigen; Rändelschraube (13) festziehen. Funktion der Frässpindel siehe “... -
Seite 11: Integrierte Armauflagen
Bedienung Drehrichtung Frässpindel Die Drehrichtungsänderung der Frässpindel erfolgt über die Taste “Motor - R/L” (21). Rechts-/ bzw. Linkslauf wird mittels Kontrollampe im Tastenfeld angezeigt. Drehrichtungsänderung bei laufender Frässpindel ist möglich. 7.3 Integrierte Armauflagen Um ein ermüdungsfeies Fräsen zu ermöglichen, können die drei- dimensional beweglichen Handabstützungen (39) individuell und unabhängig voneinander eingestellt werden. -
Seite 12: Motortechnik
Der Frästisch kann jetzt nach unten verstellt und anschließend wieder genau auf die Ausgangshöhe zurückgebracht werden. 7.5 Motortechnik Das Fäsgerät S3 Master verfügt bereits über die neue C3 Technologie. Diese zeichnet sich durch extreme Durchzugskraft in allen Drehzahl- bereichen, ruhigen, vibrationsfreien Lauf und hohe Rundlaufgenauigkeit aus. -
Seite 13: Werkzeugwechsel
Werkzeugwechsel /Spannzangenwechsel 8. Werkzeugwechsel Das Öffnen der Spannzange wird mit Knebel (31) durch Rechtsdrehen bis zum Anschlag durchgeführt. Nach Einführen des Werkzeugschaftes in die Spannzange den Spannhebel bis Anschlag nach links drehen. Im Hinblick auf Genauigkeit und Lebensdauer der Spannzange muß auch bei Nichtbetrieb immer ein Werkzeug bzw. -
Seite 14: Pflege Und Wartung
Spannzange von Zeit zu Zeit, je nach Verschmutzungsgrad, reinigen und einfetten siehe “Spannzangenwechsel” (Punkt 9; Seite 13) - Da die S3 Master Frässpindel weder Kollektoren, noch Kohlen und Lüftungsöffnungen besitzt, ist keine weitere Wartung erforderlich. - Das für die Armauflagen verwendete Holz ist naturbelassen und oberflächlich gewachst. -
Seite 15: Technische Daten / Zubehör
Art.-Nr. Art.-Nr. Ø 3,00 mm Ø 3,00 mm 2795/1 2268/1 Art.-Nr. Art.-Nr. S3 - Keramik-Frässet komplett Art.-Nr. 2650/05 (ohne S3 Master) Turbine T100 Art.-Nr. 2640/1 S3 Adapter für Turbine Art.-Nr. 2481 Halteclip Art.-Nr. 2245 Lichtkopf für Turbine Art.-Nr. 2510/1 Absaugwanne Art.-Nr. -
Seite 16: Konformitätserklärung
Konformitätserklärung Wir, SCHICK GmbH Lehenkreuzweg 12 D-88433 Schemmerhofen erklären hiermit, dass das Produkt Fräsgerät S3 Master Art.-Nr. 2500/5 folgenden einschlägigen Bestimmungen entspricht: 2006/42/EG (Maschinenrichtlinie) 2014/30/EU (EMV-Richtlinie) 2011/65/EU (RoHS) Name / Anschrift des Wolfgang Schick Dokumentenbevollmächtigten Lehenkreuzweg 12 in der Gemeinschaft: 88433 Schemmerhofen Schemmerhofen, im März 2017...
