4.
Das Drahtende bzw. die Quetschhülse vollständig in den Anschluss einführen und mit der Schraube sichern.
• Die Anschlüsse akzeptieren Drahtstärken bis zu 14 AWG.
• Die Wechselstromleiter, die ggf. an den internen Relais angeschlossen sind, dürfen niemals mit der Niederspan
nungsverdrahtung in Berührung kommen.
Georg Fischer Signet empfi ehlt nachdrücklich, Geräte, die über eine 4- bis 20-mA-Stromschleife betrieben
werden, nicht als Chargenkontrollelement zu verwenden. Beim Einschalten des 9900 wird während der
Systeminitialisierung ein 12-mA-Signal am Stromschleifenausgang abgegeben, wodurch das Ausgangsgerät
aktiviert wird. Eine falsche Programmierung des Schleifenausgangswerts oder Schleifenstrom-Fehlerwerts
WARNUNG!
kann zur plötzlichen Aktivierung des Ausgangsgeräts führen, wodurch unerwartet Material aus dem Chargen-
system fl ießen kann.
Für den ordnungsgemäßen Betrieb des Chargenmoduls muss der 9900 Transmitter über die Firmware-Version
25-04 verfügen. Anweisungen zum Bestimmen der Firmware-Version des 9900 Transmitters sind unten
aufgeführt. Wenn Ihr Gerät eine ältere Firmware-Version als 25-04 verwendet, wenden Sie sich bitte an Ihre
örtliche GF-Vertriebsstelle, um Anweisungen für die Aktualisierung zu erhalten.
Wichtig:

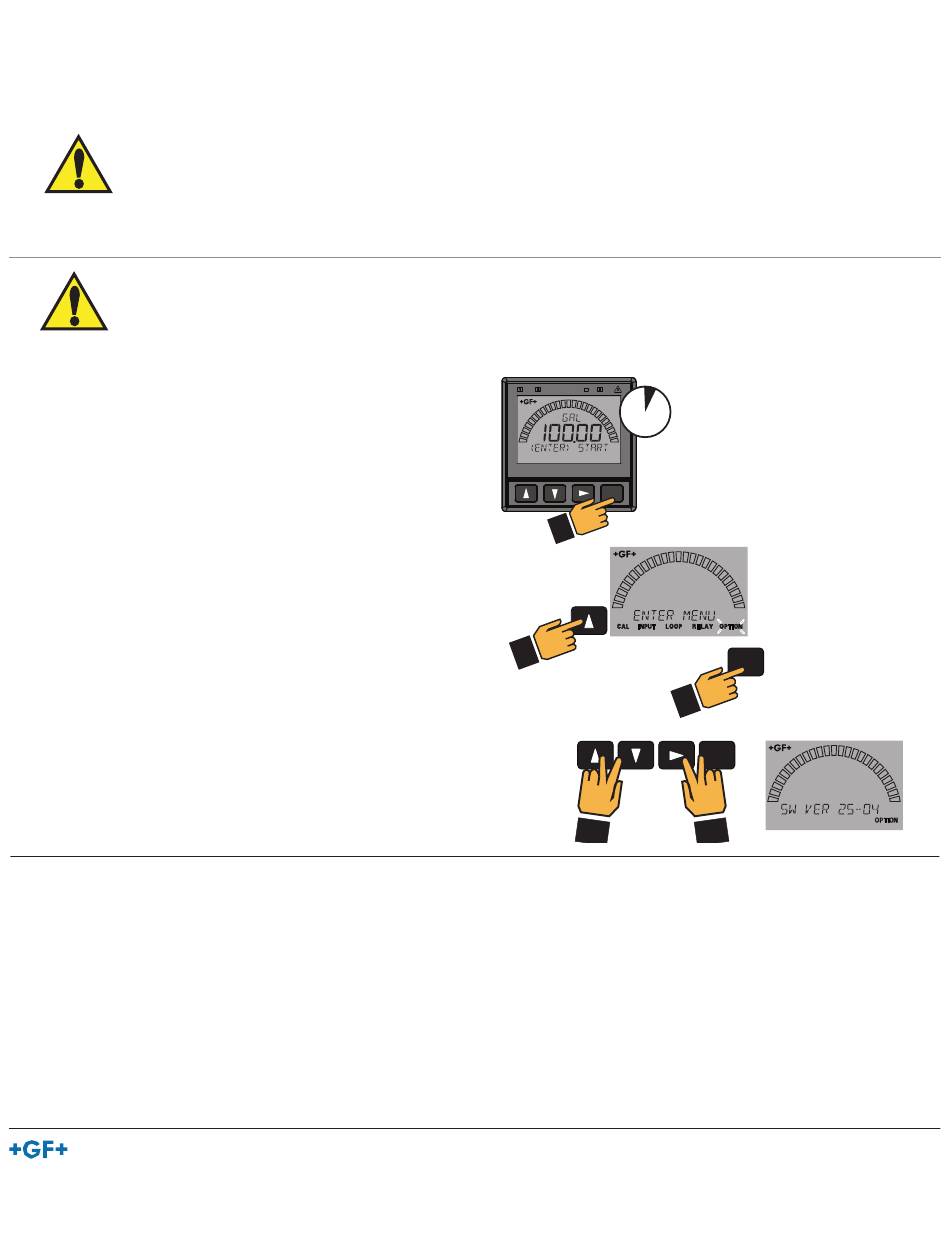

Anweisungen zum Bestimmen der Firmware-Version des 9900
1.
Die Enter-Taste gedrückt halten, bis die Anzeige ENTER
MENU (Menü aufrufen) erscheint.
2.
Die Aufwärtspfeiltaste einmal drücken, woraufhin das
Element OPTION blinken sollte.
3.
Die Enter-Taste drücken, um zur Option-Anzeige zu
navigieren.
4.
Gleichzeitig alle vier Tasten (Aufwärts-, Abwärts-, rechte
Pfeiltaste und Enter) gedrückt halten.
5.
Die Anzeige ändert sich und „SW VER 25 – 04" wird
eingeblendet.
6.
Bei einer Software-Version unter 25-04 wenden Sie sich
bitte an Ihre örtliche GF-Vertriebsstelle, um Informationen
für die Aktualisierung zu erhalten.
Bestellinformationen
Hersteller-
Code
Teile-Nr.
3-9900.397
159 310 163
3-9900.393
159 001 698
6682-1103
159 001 711
6682-1104
159 001 712
Das umfassende Handbuch für das 9900-1BC Chargen-Controller-System kann unter www.gfsignet.com abgerufen werden.
Georg Fischer Signet LLC, 3401 Aero Jet Avenue, El Monte, CA 91731-2882, USA • Tel. +1 (626) 571-2770 • Fax +1 (626) 573-2057
Für weltweiten Vertrieb und Service besuchen Sie unsere Website: www.gfsignet.com • Oder telefonisch (in den USA): (800) 854-4090
Die neuesten Informationen sind auf unserer Website www.gfsignet.com zu fi nden.
3-9900.097 Rev. 3 05/18 Deutsch
Beschreibung
Chargenmodul
Relaismodul – zwei Schwachstromkontaktrelais
Relaismodulstecker, 4 Pos., rechtwinklig
Schleifenstromstecker, 4 Pos., rechtwinklig
© Georg Fischer Signet LLC 2018
3s
ENTER
1x
ENTER
HOLD
ENTER
