1.4

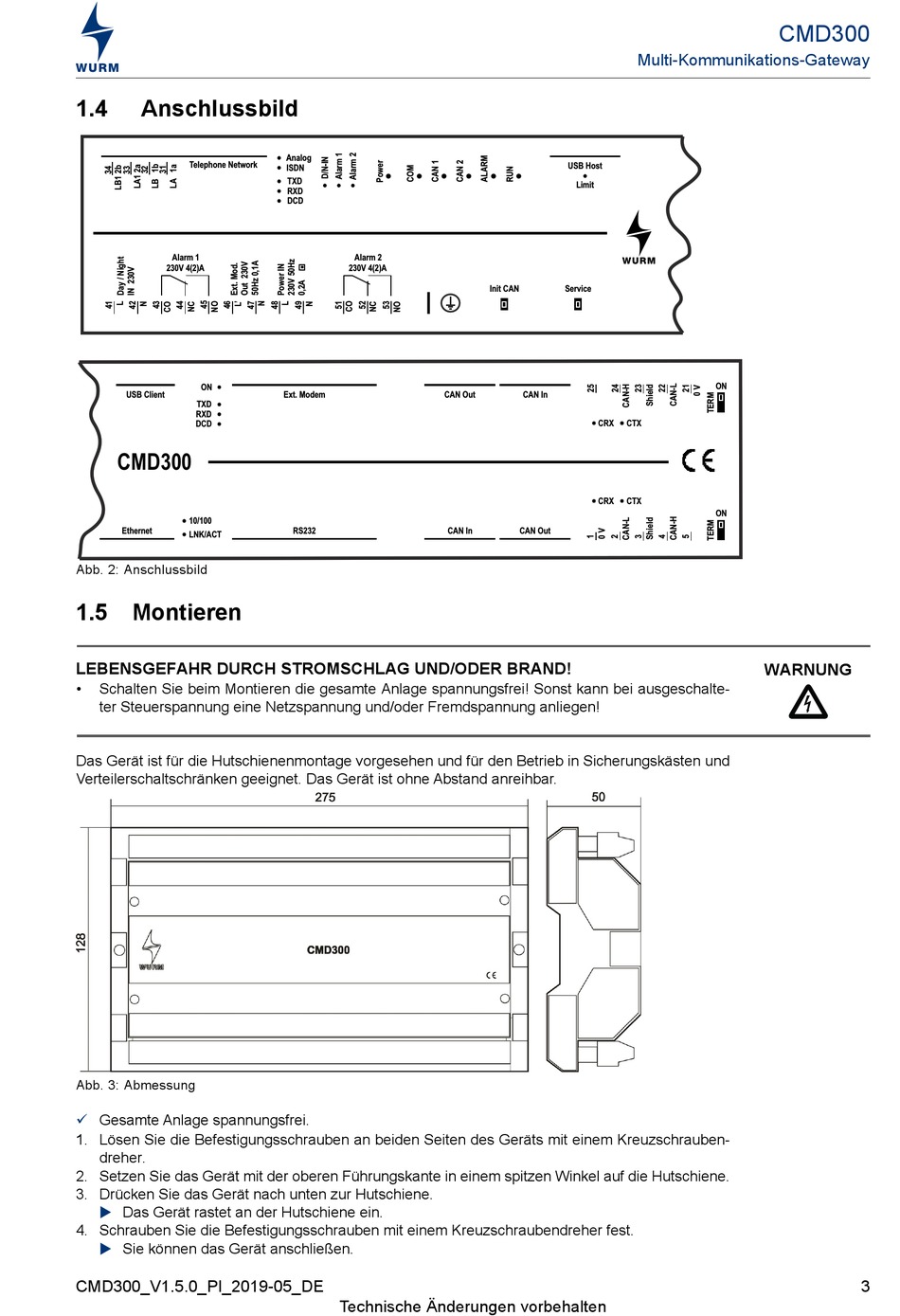

Anschlussbild
Telephone Network
Alarm 1
230V 4(2)A
ON
USB Client
TXD
RXD
DCD
CMD300
10/100
Ethernet
LNK/ACT
Abb. 2: Anschlussbild
1.5 Montieren
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalte-
ter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
Das Gerät ist für die Hutschienenmontage vorgesehen und für den Betrieb in Sicherungskästen und
Verteilerschaltschränken geeignet. Das Gerät ist ohne Abstand anreihbar.
Abb. 3: Abmessung
Gesamte Anlage spannungsfrei.
1. Lösen Sie die Befestigungsschrauben an beiden Seiten des Geräts mit einem Kreuzschrauben-
dreher.
2. Setzen Sie das Gerät mit der oberen Führungskante in einem spitzen Winkel auf die Hutschiene.
3. Drücken Sie das Gerät nach unten zur Hutschiene.
Das Gerät rastet an der Hutschiene ein.
4. Schrauben Sie die Befestigungsschrauben mit einem Kreuzschraubendreher fest.
Sie können das Gerät anschließen.
CMD300_V1.5.0_PI_2019-05_DE
Analog
ISDN
TXD
RXD
DCD
Alarm 2
230V 4(2)A
Ext. Modem
CAN Out
RS232
CAN In
Technische Änderungen vorbehalten
Multi-Kommunikations-Gateway
USB Host
Limit
Init CAN
Service
CAN In
CRX
CTX
CRX
CTX
CAN Out
CMD300
ON
ON
WARNUNG
3
