1 MULTIGATE 3
Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen
1.1

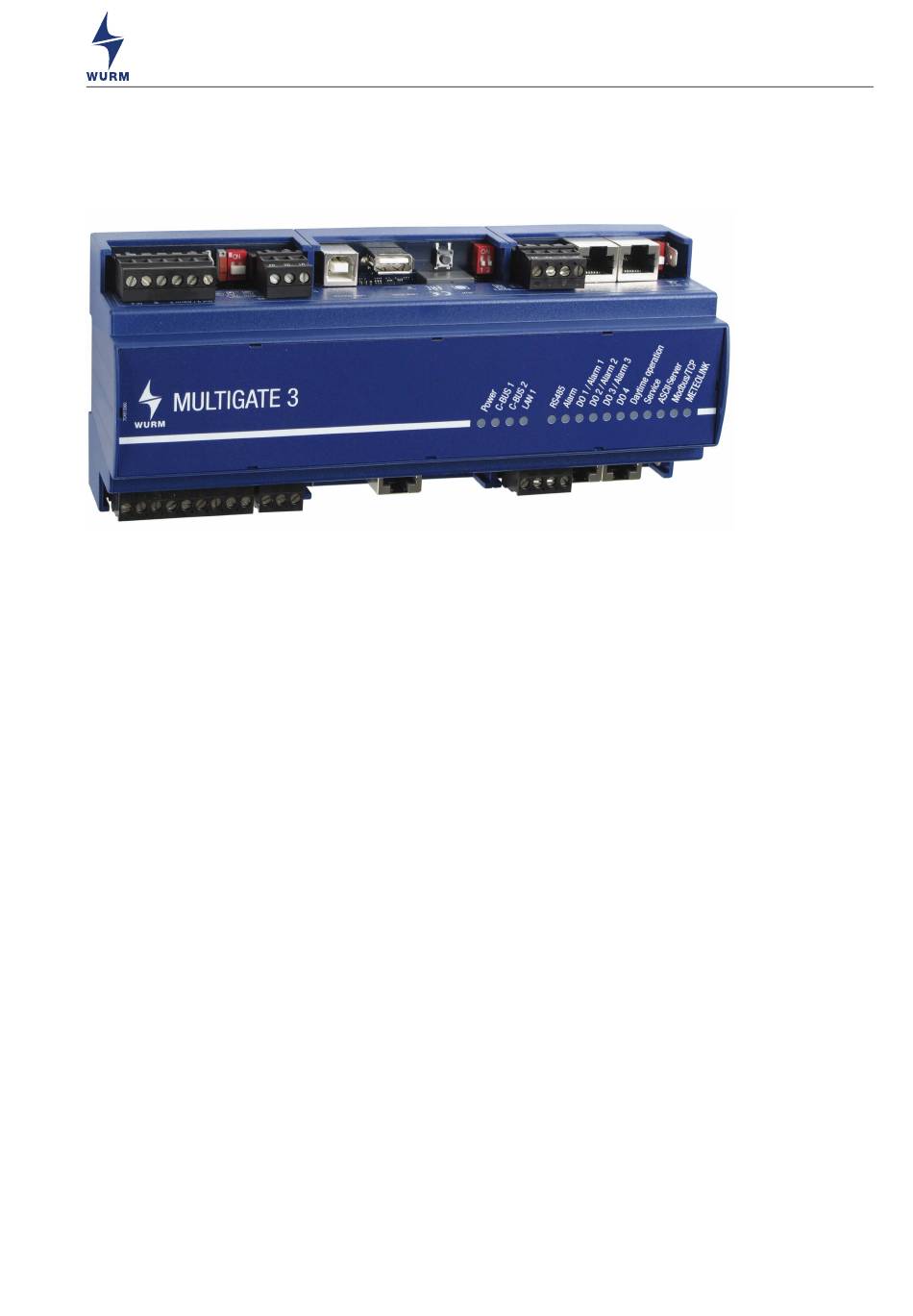

Frontansicht
Abb. 1: Frontansicht
1.2
Merkmale
•
Datenschnittstelle zu Anlagen mit Wurm-Regelung
•
Verbindung über LAN
•
Gleichzeitiger Zugriff mehrerer Nutzer über verschiedene Wege
•
Komfortable Visualisierung und Bedienung mit FRIGODATA XP
•
Unterstützung des CAN-AP für den Zugang mit Frida App über Bluetooth
•
Manager für SAC (Security Access Control)
•
2 getrennte Wurm-CAN-Kommunikationsbusse (C-BUS) mit je 120 Adressen und 3 Gewerken
•
Höhere Baudraten je C-BUS separat einstellbar
•
Direkter Anschluss eines PCs mit FRIGODATA XP
•
Unterschiedliche Alarmziele und Störabsetzungswege je Gewerk
•
Gewerkedifferenzierte Zugangsverwaltung
•
Speicherung von Plot-Daten und DOKUPLOT-Daten bis zu 2 Jahre
•
Verarbeitung von Wetterprognosedaten mit dem Managementmodul MLB (optional)
•
Speicherung von Temperaturdaten nach HACCP-Standard mit W-LINKpro und W-LINKpro-B
(optional)
•
Transparente Übertragung der Daten der am Verbundmodul ANIMUS oder HVx angeschlosse-
nen IQ Module von Bitzer
•
Verbindung zum Wurm-System über C-BUS und FRIGODATA XP
1.3
Lieferumfang
•
Gerät MULTIGATE 3
•
Produktinformation
•
2 PE-Hutschienenklemmen
•
3 kurze PE-Anschlussadern (grün/gelb)
•
Nummerierte, steckbare Schraubklemmen
MULTIGATE_3-SL_V1.2.1_PI_2024-06_DE
Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen
Technische Änderungen vorbehalten
MULTIGATE 3
®
Low Energy
1
Werbung
Verwandte Anleitungen für WURM MULTIGATE 3
Inhaltszusammenfassung für WURM MULTIGATE 3
- Seite 1 Unterstützung des CAN-AP für den Zugang mit Frida App über Bluetooth Low Energy • Manager für SAC (Security Access Control) • 2 getrennte Wurm-CAN-Kommunikationsbusse (C-BUS) mit je 120 Adressen und 3 Gewerken • Höhere Baudraten je C-BUS separat einstellbar • Direkter Anschluss eines PCs mit FRIGODATA XP •...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 Weitere Hinweise finden Sie auf der Internetseite www.wurm.de. Open Source Software Die Software (Firmware) zum Betrieb unseres Gateways MULTIGATE 3 ist Eigentum der Firma Wurm GmbH & Co. KG. Die Verwendung ist ausschließlich mit dem Produkt gestattet. Das Urheber- und Li- zenzrecht liegt bei der Firma Wurm GmbH &...
- Seite 4 MULTIGATE 3 Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen Anschlussbild Abb. 2: Anschlussbild MULTIGATE_3-SL_V1.2.1_PI_2024-06_DE Technische Änderungen vorbehalten...
- Seite 5 MULTIGATE 3 Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen Montage Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm- maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet. Das Gerät ist ohne Abstand anreihbar. 1.6.1 Abmessungen Abb.
- Seite 6 MULTIGATE 3 Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen Technische Daten Spannungsversorgung 230V~, +10% / -15%, 50Hz, 16VA Eingänge • 1 x 230V~, Eingang Tagbetrieb (Lichtkontakt) • 1 x 230V~, Service oder Universaleingang DI 2 Universalausgänge • 2 x Wechsler: 230V~, 4(2)A (DO 1, DO 2), Sammelalarm oder Universalausgang •...
