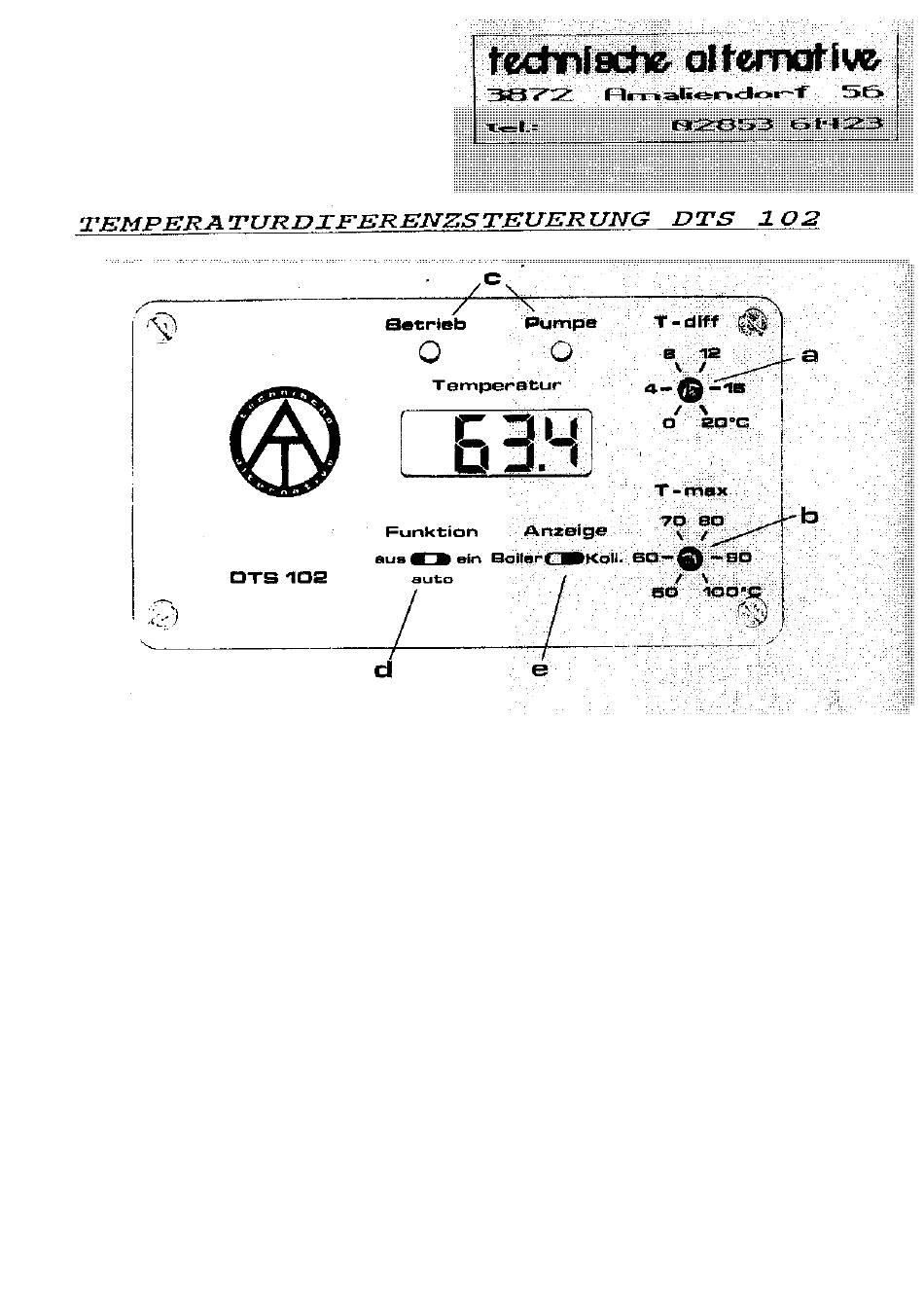

a) Drehknopf für
differenz, Einstellbereich 0 bis 20
b) Drehknopf für Temperaturbegrenzung,
Einstellbereich 50 bis 100
c) Visuelle Kontrolle des Schaltzustan-
des (grüne Lampe leuchtet, wenn Pumpe
läuft, rote Lampe leuchtet,
Steuerung ans Stromnetz angeschlossen
ist).
d) Handschalter für manuelles Ein- und
Ausschalten der Umwälzpumpe.
e) Digitalanzeige mit Handschalter, so-
daß zwischen 3 Fühlern hin und her
geschaltet werden kann. Die Tempera-
turen, die von den Fühlern gemessen
werden, erscheinen sodann auf der
Digitalanzeige.
f) inklusive 3 Fühler, und 2 Tauchhülsen
(nicht abgebildet).
Einschalttemperatur
.
C.
.
wenn
Mit diesem österreichischen Produkt
-
kann die Solaranlage optimal geregelt
C.
werden. Die Temperaturbegrenzung ermög-
licht in Gebieten mit kalkreichem Wasser
ein Begrenzen der Boilertemperatur auf
ca. 60
C, damit der Kalk nicht so stark
.
ausfällt. Weiters kann eine Überhitzung
einer nur begrenzt temperaturbeständigen
Boilerbeschichtung vermieden werden.
Die Digitalanzeige erlaubt jederzeit das
Ablesen der Temperatur beim Kollektor
und beim Wärmetauscher im Boiler unten.
Wenn der dritte Fühler im Boiler oben
montiert wird, kann auch die Temperatur
des Warmwassers abgelesen werden, das
als erstes verwendet wird. Bei Montage
der Steuerung in der Nähe des Badezimmers
kann man vor dem Baden ablesen, ob das
Wasser warm genug ist oder ob vor dem
Baden noch geheizt werden muß.
Für diese Steuerung gewähren wir 1 Jahr
Garantie.
