TECHNISCHE ALTERNATIVE
Elektronische Steuerungsgerätegesellschaft m. b. H.
A-3872 Amaliendorf, Langestr. 124, Fax 02862/536357

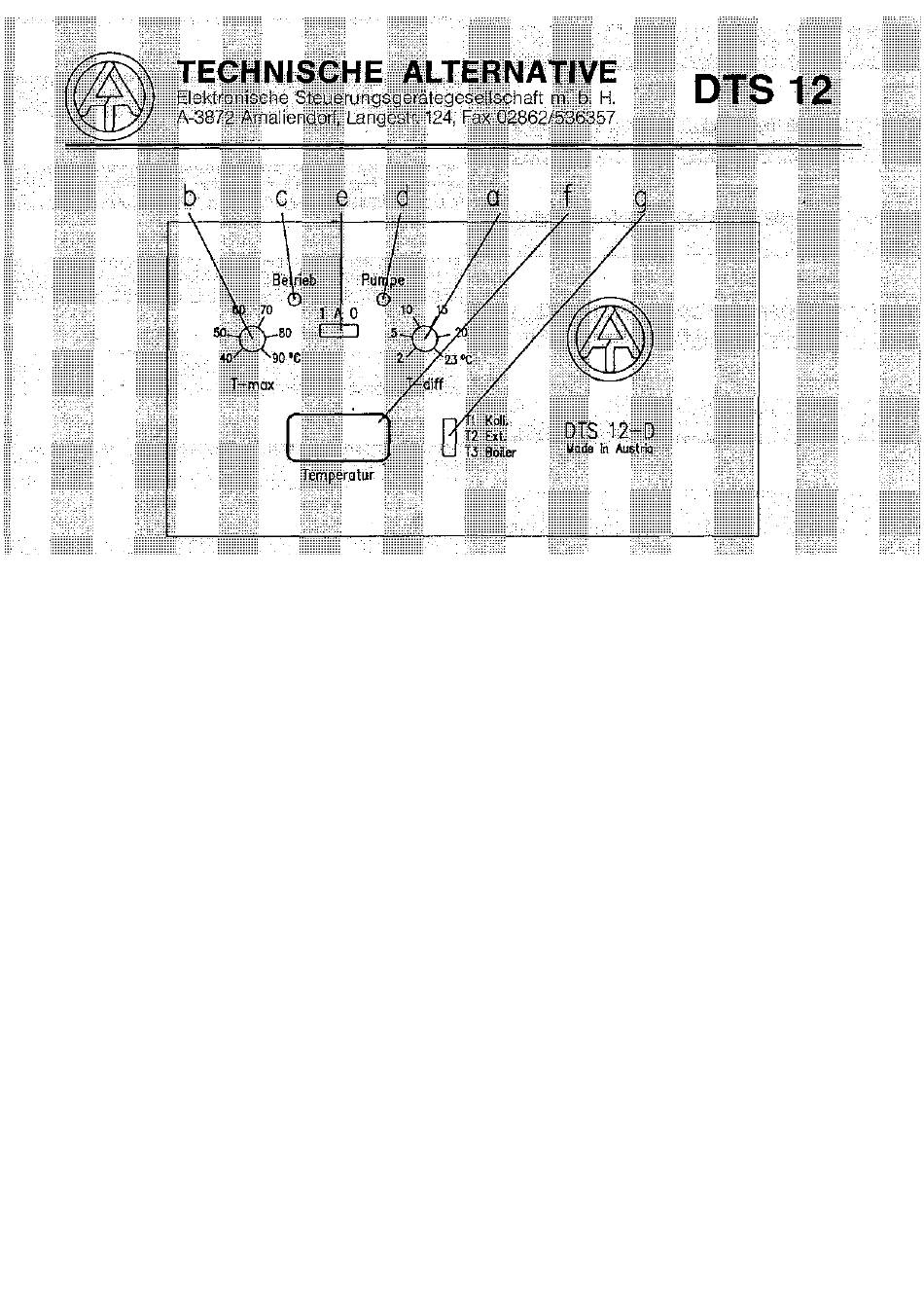

Das Gerät DTS 12 (DTS 12-D) dient zur exakten Steuerung der Umwälzpumpe von
Solaranlagen. Es erfüllt im wesentlichen folgende Funktionen:
1. Einschalten der Umwälzpumpe, wenn die Kollektortemperatur die Boilertemperatur
um den Wert T-diff übersteigt. T-diff kann mit dem Drehknopf a im Bereich von 2-23°C
eingestellt werden. Die Pumpe wird abgeschaltet wenn die Kollektortemperatur den
eingestellten Wert um die Hysterese von 1' unterschreitet.
2. Mit dem Drehknopf b wird die Boilertemperatur auf T-max (einstellbar von 40-90`C)
begrenzt. Damit kann einer starken Verkalkung bzw. einer Beschädigung der
Boilerbeschichtung vorgebeugt werden.
Zusatzfunktionen:
1.Visuelle Kontrolle des Schaltzustandes
Lampe c (rot) leuchtet: Gerät in Betrieb
Lampe d (grün) leuchtet: Pumpe läuft
2. Schalter e für manuelles Ein- und Ausschalten der Pumpe zu Servicezwecken (Füllen
und Testen der Anlage etc.), wobei die Temperaturbegrenzung T-max absoluten
Vorrang hat. Eine Schutzschaltung verhindert, daß bei einem. Fühlerdefekt dieser
Schalter blockiert wird.
3. Beim Gerät DTS 12-D können zusätzlich die Fühlertemperaturen auf einer
LCD-Anzeige f abgelesen werden. Dies ermöglicht eine bessere Kontrolle der Anlage.
Der Schalter g dient zum Umschalten der Anzeige zwischen Boiler-, Kollektor- und
einem frei verfügbaren Zusatzfühler.
DTS 12
