Verwandte Anleitungen für Bike2care C600
Inhaltszusammenfassung für Bike2care C600

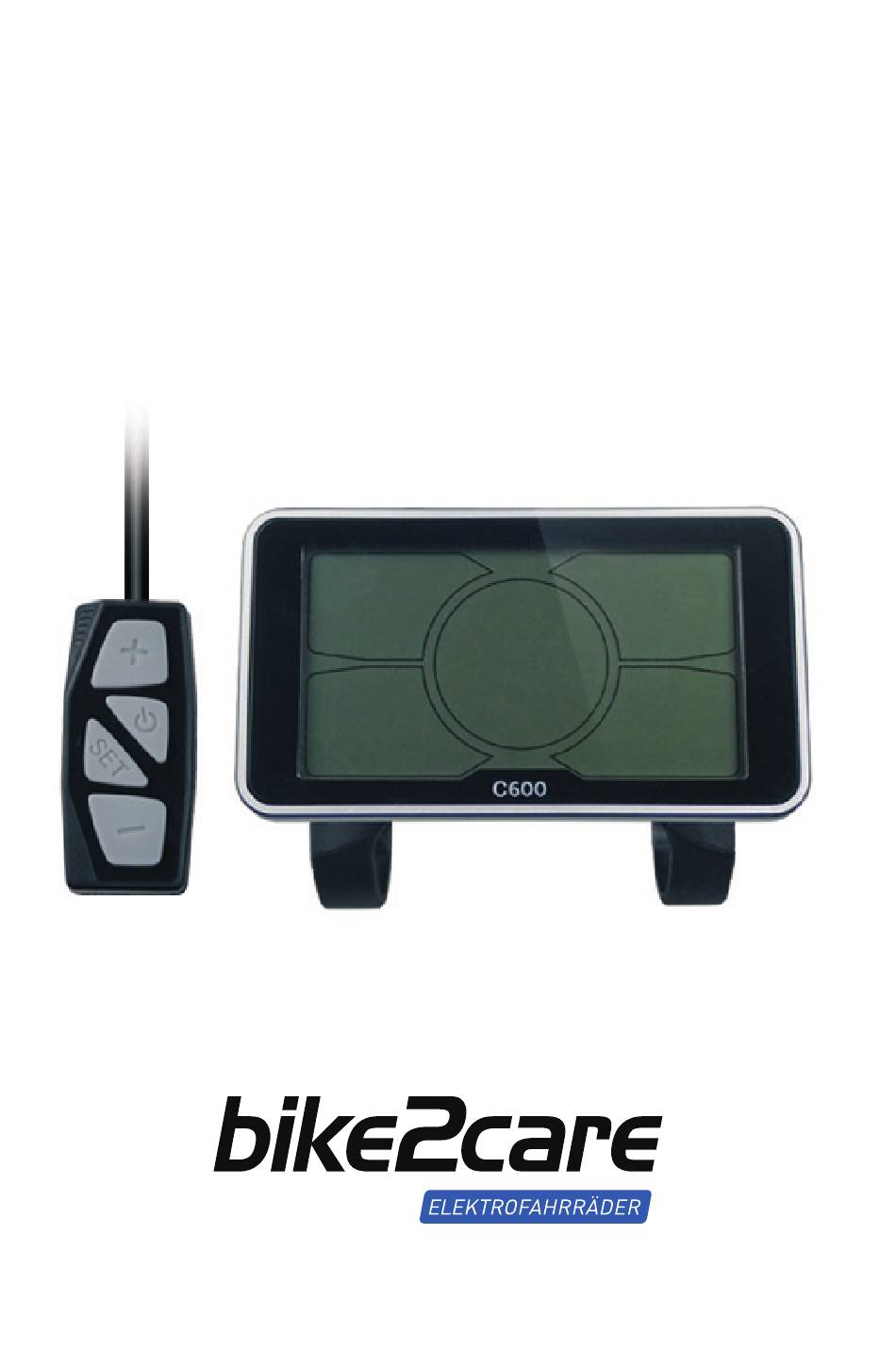

- Seite 1 Bedienungsanleitung C600 Display...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Überblick C600 Display Seite 3 1.1. Vollständige Ansicht Seite 4 2. Ein- und Ausschalten / Anfahr- und Schiebehilfe Seite 5 3. Displayanzeige Seite 5 3.1. Anzeige des aktuellen Stromverbrauchs Seite 5 3.2. Geschwindigkeitsanzeige Seite 6 3.3. Displaybeleuchtung Seite 6 3.4. -
Seite 3: Überblick C600 Display

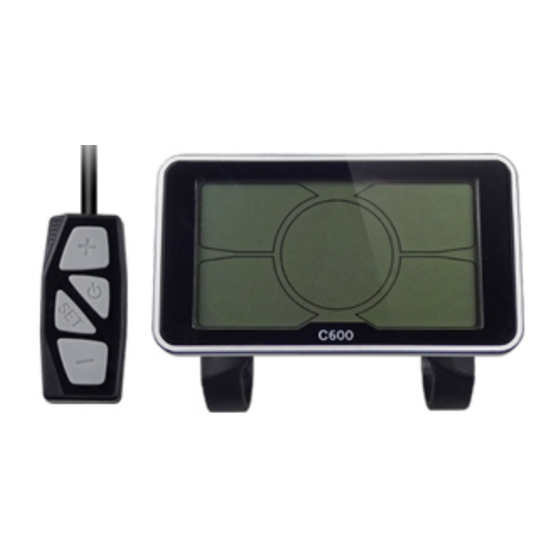

1. Überblick C600 Display Software Vision 3.0 EU Seite 3... -
Seite 4: Vollständige Ansicht
1.1. Vollständige Ansicht Normale Ansicht Nach dem Einschalten des Displays werden standardmäßig folgende Werte angezeigt: • aktuelle Geschwindigkeit (mittig) • TRIP2 (unten links) • PAS-Stufe (oben rechts) • aktuelle Energieverbrauchsanzeige (oben links) • Akkuspannung in Volt, sowie die visuelle Akkurestkapazität (unten rechts) Mit dem Bedienteil am linken Lenkergriff können Sie mit den Tasten “+”... -
Seite 5: Ein- Und Ausschalten / Anfahr- Und Schiebehilfe
2. Ein- und Ausschalten / Anfahr- und Schiebehilfe Ein- und Ausschalten Drücken Sie die AN / AUS Taste am Bedienteil, um das Display zu aktivieren. Das Display regelt die Stromzufuhr zum Steuergerät. Drücken Sie nochmals kurz die AN / AUS Taste am Bedienteil, um die Display beleuchtung zu aktivieren oder deaktivieren. -
Seite 6: Geschwindigkeitsanzeige
3.2. Geschwindigkeitsanzeige Die Geschwindigkeitsanzeige zeigt die aktuelle Geschwindigkeit in km/h an. 3.3. Displaybeleuchtung Bei eingeschaltetem Display drücken Sie bitte kurz die AN / AUS Taste, um die Hintergrundbeleuchtung des Displays an- bzw. auszuschalten. 3.4. Motorstufenauswahl (PAS-Stufen) Drücken Sie PLUS oder MINUS am Bedienungsteil, um die Motorunterstützungs- stufe, und somit die Unterstützungsstärke und Unterstützungsgeschwindigkeit zu ändern. -
Seite 7: Einstellungsmöglichkeiten
3.5. Einstellungsmöglichkeiten Um in das Untermenü zu gelangen müssen Sie die PLUS & MINUS Taste gleich- zeitig für 5 Sekunden gedrückt halten. Mit PLUS, MINUS & SET müssen Sie den Code 8018 eingeben und mit SET bestätigen. Mit den Tasten PLUS und MINUS können Sie die Zahl, die blinkt, verändern und mit SET können Sie eine Zahl nach rechts weiter wandern. -
Seite 8: Einstellen Der Reifengröße
Mit PLUS & MINUS können Sie nun den Fahrmodus ändern. Um den neuen Fahrmodus zu bestätigen müssen Sie die SET-Taste gedrückt halten bis die nor- male Ansicht des Displays wieder angezeigt wird. 3.5.4. Einstellen der Reifengröße Hier können Sie den Reifen Umfang einstellen, damit stellen Sie unter anderem sicher, dass die richtige Entfernung, sowie Geschwindigkeit angezeigt werden. -
Seite 9: Akku Spannungsanzeige
Bei einem zu schwachen Akku fängt die Akku-Anzeige an zu blinken und der Akku sollte unverzüglich aufgeladen werden. 3.6.2. Akku Spannungsanzeige Die Anzeige zeigt die verbleibende Spannung Ihres Akkus an. Die Akkuvoltzahl liegt im aufgeladenen Zustand um die 41 Volt. Bei 32 Volt ist der Akku so gut wie leer und muss unverzüglich geladen werden. -
Seite 10: Odo-Meter = Gesamtkilometer
3.8.1. ODO-Meter = Gesamtkilometer Der Kilometerzähler zeichnet die Gesamtkilometer auf. 3.8.2. TRIP1 Die TRIP1 Anzeige eignet sich um mehrere Etappen einer Reise aufzuzeichnen. Bei einem Strecke von über 500km, wird sich die TRIP1 Anzeige automatisch auf Null zurück setzen. Zum Nullen dieser Anzeige drücken Sie für 3 Sekunden die SET-Taste während diese angezeigt wird und unterstrichen ist. -
Seite 11: Allgemeine Hinweise Zur Akkupflege (Lithium-Ionen Akkumulator)
Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unser- em Versandlager unter der folgenden Adresse unentgelt- lich abgeben: bike2care GmbH Pb = Batterie enthält mehr als 0,004 Masseprozent Blei Marktstr. 2A Cd = Batterie enthält mehr als 0,002 Masseprozent... -
Seite 12: Kraftvoll, Praktisch, Leise, Sicher
Kraftvoll, Praktisch, Leise, Sicher © 2019 bike2care GmbH | Alle Rechte vorbehalten...
