Braun E16A356 Originalbetriebsanleitung

Braun E16A356 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Voter-Eingängen für zusätzliche externe Trip-Kriterien
Test-Generator
E1698
SIL3/IEC6150
1
2
E

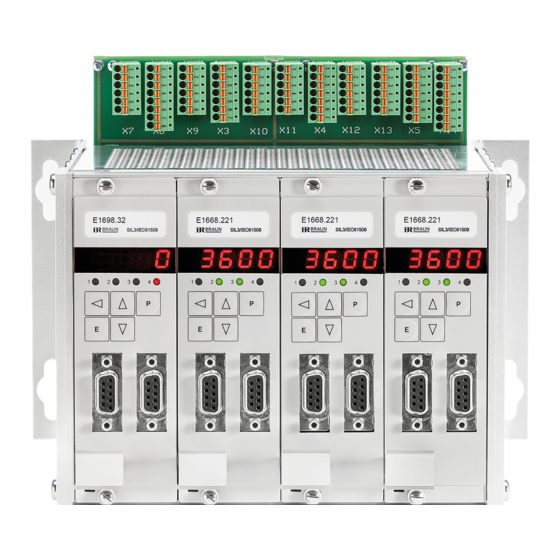

Abbildung 1:
E16A356 System Frontansicht
Original Betriebsanleitung
Schutz-System
E16A356
Überdrehzahlschutz
TÜV-Zertifiziert für
IEC61508; SIL3
DIN EN ISO 13849-1:2008; Cat.3 PLe
Monitor A
E1668
SIL3/IEC61508
3
4
1
2
3
4
P
P
E
E16A356-Manual_DE_Rev00
mit
und
Monitor B
Monitor C
E1668
E1668
SIL3/IEC61508
1
2
3
4
1
2
P
E
E
2016_02_09
D-71334 Waiblingen, Germany
Esslinger Strasse 26
Tel.:
+49 (0)7151/956230
Fax:
+49 (0)7151/956250
E-Mail:
info@braun-tacho.de
Internet: www.braun-tacho.de
SIL3/IEC61508
3
4
P
Seite 1 von 90

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Braun E16A356

  • Seite 1: Abbildung 1: E16A356 System Frontansicht

    Voter-Eingängen für zusätzliche externe Trip-Kriterien TÜV-Zertifiziert für IEC61508; SIL3 DIN EN ISO 13849-1:2008; Cat.3 PLe Test-Generator Monitor A Monitor B Monitor C E1698 E1668 E1668 E1668 SIL3/IEC6150 SIL3/IEC61508 SIL3/IEC61508 SIL3/IEC61508 Abbildung 1: E16A356 System Frontansicht E16A356-Manual_DE_Rev00 2016_02_09 Seite 1 von 90...

  • Seite 2: Inhaltsverzeichnis

    Anwendung des Schutz-Systems und Begriffserklärung ................8 1.3.1 Anwendung des Schutz-Systems .......................8 1.3.2 Begriffserklärung..........................8 Eigenschaften des Trip-Systems .........................9 Typenschlüssel für Systeme E16A356.abcT .....................10 Zertifizierungen............................11 1.6.1 Zertifizierung IEC61508; SIL3......................11 1.6.2 Zertifizierung DIN EN ISO 13849-1:2008; Cat.3 PLe................ 11 Sicherheitskennwerte ..........................13 1.7.1...
  • Seite 3 3.7.2 Anschlusstechnik Schraubklemmen ....................29 Normenkonformität............................29 Gewicht von E16A356..........................29 3.10 Useful Lifetime, Proof Test Intervall und Wartung des E16A356 Systems..........30 3.11 Abmessungen des Systems E16A356 ......................31 3.12 Gesamte Frontansicht des Hauptracks mit Position der Anschlussklemmen ..........32 Sicherheitshinweise zu Installation und Betrieb ...................33 Sicherheitshinweise zur Installation......................33...
  • Seite 4 Beschreibung der Parameter und ihrer Einstellungen beim Testgenerator E1698 ........79 Ereignis-Meldungsanzeigen und Fehlersuche ....................86 11.1 Ereignis-Meldungsanzeigen am Monitor E1668 ..................86 11.2 Fehlersuche bei Anzeige E.0.4.0.0 am Monitor ..................87 11.3 Ereignis-Meldungsanzeigen am Testgenerator E1698 ................88 Ereignis-Meldungsanzeigen am E1698 (Fortsetzung)................89 Änderungshistorie ............................90 E16A356-Manual_DE_Rev00 2016_02_09 Seite 4 von 90...

  • Seite 5: Allgemeine Informationen

    Abbildung 2: E16A356 Systemaufbau 1 von 2 : Testgenerator und Monitore............15 Abbildung 3: E16A356 Systemaufbau 2 von 2 : Voter der Monitore ..............16 Abbildung 4: E16A356 System-Anschlussplan 1 von 3 : Drehzahl und Testgenerator ........17 Abbildung 5: E16A356 System-Anschlussplan 2 von 3 : Voter................

  • Seite 6: Abkürzungsverzeichnis

    Abkürzungsverzeichnis Abkürzung Bedeutung altern. alternativ Kennzeichnung technischer Normen des „American Petroleum Institute“ Bezeichnung einer Sensor-Familie der BRAUN GmbH AWG/kcmil Nummern-Code gemäß dem “American Wire Gauge”–System für Drahtquerschnitte bzgl. bezüglich bzw. beziehungsweise circa (etwa, ungefähr) Central Processing Unit (zentrale Verarbeitungseinheit) DCavg Diagnostic Coverage average (durchschnittlicher Diagnose-Aufdeckungsgrad) Deutsches Institut für Normung...
  • Seite 7 1 out of 2 voting logic (1 von 2 Auswahllogik) 1oo3 1 out of 3 voting logic (1 von 3 Auswahllogik) 2oo2 2 out of 2 voting logic (2 von 2 Auswahllogik) 2oo3 2 out of 3 voting logic (2 von 3 Auswahllogik) E16A356-Manual_DE_Rev00 2016_02_09 Seite 7 von 90...

  • Seite 8: Anwendung Des Schutz-Systems Und Begriffserklärung

    PLe und/oder API 670 gegen Überdrehzahl und andere kritische Zustände. 1.3.2 Begriffserklärung Das E16A356-System beinhaltet neben einem Test-Generator vom Typ E1698 drei Auswerte- module vom Typ E1668 für Drehzahlsignale und externe Trip-Signale. Diese Auswertemodule werden im Weiteren "Monitore" (A, B und C) genannt.

  • Seite 9: Eigenschaften Des Trip-Systems

    Für die Trip-Lines werden Sicherheitsrelais mit zwangsgeführten Kontakten eingesetzt • Durch die parametrierbare Trip-Lock-Funktion wird ein erkannter Trip gespeichert (Wie- dereinschaltsperre) Das E16A356-System verfügt weiterhin über folgende Eigenschaften: • Überlappende Prüfung durch das Leitsystem möglich • Anzeigen zur Darstellung der Istwerte und der Diagnose •...

  • Seite 10: Typenschlüssel Für Systeme E16A356.Abct

    Typenschlüssel für Systeme E16A356.abcT E16A356.abcT T = P : Anschlussblöcke mit Federzugklemmen T = S : Anschlussblöcke mit Schraubklemmen c = 1 : Drehzahl-Signaleingänge für Hall-Sensoren A5S c = 2 : Drehzahl-Signaleingänge für Wirbelstromsensoren oder MPU (magnetinduktive Sensoren) b = 1 : 1 Voter mit drei Eingängen für externen Trip pro Monitor b = 2 : 6 Voter mit drei Eingängen für externen Trip pro Monitor...

  • Seite 11: Zertifizierungen

    Analogausgang (für Drehzahl-Istwert)  2oo3 Trip-Ausgänge 1.6.2 Zertifizierung DIN EN ISO 13849-1:2008; Cat.3 PLe Das E16A356 System ist TÜV zertifiziert entsprechend DIN EN ISO 13849:2008; Cat.3 PLe als eigenständiges TMR Trip-System für die Funktionen  Überdrehzahlschutz  Voter für externen Trip durch Ereignisse wie z.B. Notstop, Kesselschutz usw.
  • Seite 12 E16A356-Manual_DE_Rev00 2016_02_09 Seite 12 von 90...

  • Seite 13: Sicherheitskennwerte

    T1 (Prüf-Intervall) = 20 Jahre 1.7.2 Sicherheitskennwerte DIN EN ISO 13849-1:2008; Cat.3 PLe System Typ B; HFT = 1; 2oo3-Architektur, Wartungszeit 20 Jahre MTTFd = 489,5 Jahre DCavg = 93,18% CFF = 80 E16A356-Manual_DE_Rev00 2016_02_09 Seite 13 von 90...

  • Seite 14: Systemaufbau Und Ein-/Ausgänge

    Die in diesen Abbildungen verwendeten Verweise "siehe 2.x.x" kennzeichnen die entspre- chenden Kapitel 2.x.x., in denen die Systeme/Funktionen beschrieben sind. 2.1.1 Drehzahl-Sensoren Bei Versionen E16A356.xx1: Drei A5S Differential-Hall-Effekt Sensoren, mit integriertem Signalverstärker werden an der Maschinenwelle platziert. Die A5S Differential-Hall-Effekt Sensoren sind unempfindlich gegen gleichförmige externe Magnetfelder.

  • Seite 15: Systemstruktur

    Start Auto-Test siehe 2.2.5 meldung Test-Sperre siehe 2.2.4 Quittierung an alle Baugruppen siehe 2.2.3 Drehzahl-Signale siehe 2.2.1 Drehrichtungs-Signale = Anschlussklemmen siehe 2.2.2 Sensor Polrad Abbildung 2: E16A356 Systemaufbau 1 von 2 : Testgenerator und Monitore E16A356-Manual_DE_Rev00 2016_02_09 Seite 15 von 90...

  • Seite 16: Abbildung 3: E16A356 Systemaufbau 2 Von 2 : Voter Der Monitore

    > SPV5 Eingangs- Trip Soft- Soft- Soft- 2oo3 Signale Voter 6 ware- ware- ware- Voter 6 altern. Voter Voter Voter n > SPV6 Abbildung 3: E16A356 Systemaufbau 2 von 2 : Voter der Monitore E16A356-Manual_DE_Rev00 2016_02_09 Seite 16 von 90...

  • Seite 17: System-Anschlusspläne

    2.2.1 (Bezugspunkte: Klemmen X1.3 bzw. X1.9 bzw. Drehrichtungs-Signale V/R siehe 2.2.2 X1.15 (-Pol der 24Vdc-Spannungsversorgung) Drehzahl-Sensorsignal-Auskopplung siehe 2.3.3 Anschluss von Sensoren siehe 2.1.6 Abbildung 4: E16A356 System-Anschlussplan 1 von 3 : Drehzahl und Testgenerator E16A356-Manual_DE_Rev00 2016_02_09 Seite 17 von 90...

  • Seite 18: Abbildung 5: E16A356 System-Anschlussplan 2 Von 3 : Voter

    0/4 … 20 mA siehe 2.3.10 siehe 2.3.5 (nicht bei Versionen E16A356.0xx) E16-System Anschlussplan 1 Signal-Eingänge für Voter 2 bis 6 nur bei Systemen E16A356.x21 siehe 2.2.11 Abbildung 5: E16A356 System-Anschlussplan 2 von 3 : Voter E16A356-Manual_DE_Rev00 2016_02_09 Seite 18 von 90...

  • Seite 19: Anschluss Von Sensoren An Die Drehzahlsignal-Eingänge

    2.1.6 Anschluss von Sensoren an die Drehzahlsignal-Eingänge Pin Nummern von BRAUN Sensoren A5S... Aderfarben Anschlussklemmen Aderkennzeichnung von BRAUN Kabeln. Kennzeichnung D nur bei Sensoren mit V/R-Signal Monitor Kabelschirm an Schirmschiene im Schaltschrank auflegen! braun + Sensor- Speisung X3.1 X4.1 X5.1 grün...

  • Seite 20: Eingänge Des Systems

    Eingänge des Systems 2.2.1 Drehzahlsignal-Eingänge Die Drehzahlsignale sind intern parallel auf alle drei Monitore verschaltet. Bei Versionen E16A356.xx1: Technische Daten der Eingänge siehe 3.1.1.1. Bei Versionen E16A356.xx2: Die Signaleingänge entsprechenden Daten von Wirbelstromsensoren bzw. MPUs (magnetinduktive Sensoren). Technische Daten der Eingänge siehe 3.1.1.2.

  • Seite 21: Eingänge Test I, Test Ii, Test Iii

    Die Eingangssignale für Voter 2 … 6 sind intern parallel auf alle drei Monitore verschaltet. Der gültige Logikpegel (High oder Low als Trip-Kriterium), das Auswahlprinzip (1oo2, 2oo2, 2oo3, 3oo3), die Antwortzeit und Arbeits- oder Ruhestromverhalten sind einstellbar. Konfiguration der Voters in den Schritten P11.xx bis P15.xx von E1668. E16A356-Manual_DE_Rev00 2016_02_09 Seite 21 von 90...

  • Seite 22: Ausgänge Des Systems

    Die Eingänge "Voter 2..6" sind SIL3/IEC61508 konform (unter der Voraussetzung, dass die Signalquelle SIL3/IEC61508 konform ist). Technische Daten der Eingänge für Voter 2 … 6 siehe 3.1.3. Hinweis: Systeme E16A356.x1x haben keine Eingänge für Voter 2 … 6. Ausgänge des Systems 2.3.1 Ausgänge System-Warnmeldung 1 und System-Warnmeldung 2...

  • Seite 23: Ausgänge Drehzahl-Grenzwertmeldung Sp3

    Der (optionale) Analogausgang (je einer pro Monitor) hat einen Stromsignalbereich von 0/4 .. 20 mA Einstellung des Analogausgangs in Schritten P08.xx von E1668. Bei Version E16A356.1xx sind die Analogausgänge SIL2/IEC61508 konform. Bei Version E16A356.2xx sind die Analogausgänge SIL3/IEC61508 konform. Technische Daten der Analogausgänge siehe 3.2.2. 2.3.6 Ausgänge Richtungsmeldung...

  • Seite 24: Stromversorgung

    Das RS232 Interface dient in Verbindung mit der Interface Software IS-RS232-E16 (nur für OEM verfügbar) bzw. IS-RS232-E16-L2 (für Endkunden) dazu, Parameterwerte von einem PC in die Module zu übertragen bzw. Parameterdaten aus den Modulen zurückzulesen. Die Daten- kommunikation zwischen E16 und dem PC erfüllt SIL3/IEC61508 Anforderungen. E16A356-Manual_DE_Rev00 2016_02_09 Seite 24 von 90...

  • Seite 25: Technische Spezifikationen

    Eingang Low bei : < 3 V Eingang High bei : > 7 V Impedanz : ca. 5 kOhm Sensor-Speisung: ca. 13 V, maximal 80 mA (bei Versionen E16A356.xx1) Die Eingänge haben gleiches Potential, sind jedoch potentialfrei gegen andere Stromkreise. 3.1.1.2 Wirbelstromsensor-Eingänge bzw.

  • Seite 26: Leer Kapitel

    Technische Daten der Starter-Eingänge Eingang High : 18...33 V (Nennstrom bei 24 V: min. 11 mA, max. 18 mA) Eingang Low : < 3 V oder offener Eingang Bezugspunkt : M (Minuspol der Monitor-Stromversorgung) E16A356-Manual_DE_Rev00 2016_02_09 Seite 26 von 90...

  • Seite 27: Technische Daten Der Ausgänge

    Impedanz : 10 kOhm gegen L- (Minuspol der Stromversorgung) Für induktive Lasten sind externe Funkenlöschmaßnahmen vorzusehen! Reaktionszeit vom Ereignis ''Überdrehzahl“ oder ''Externer Trip über Voter“ bis zum Abschalten der Trip-Lines : < 15 Millisekunden. E16A356-Manual_DE_Rev00 2016_02_09 Seite 27 von 90...

  • Seite 28: Technische Daten Der Stromversorgung

    Leiterquerschnitte Litze, mit Aderendhülse mit Kunststoffhülse max.: 0.75 mm² Leiterquerschnitte min. gemäß kcmil : AWG-Nr. 24 Leiterquerschnitte max. gemäß kcmil : AWG-Nr. 16 Minimum AWG gemäß UL/CUL: 28 Maximum AWG gemäß UL/CUL: 16 Abisolierlänge: 10 mm E16A356-Manual_DE_Rev00 2016_02_09 Seite 28 von 90...

  • Seite 29: Anschlusstechnik Schraubklemmen

    2006/42/EU SIL3/IEC61508, DIN EN ISO 13849-1:2008 Cat 3 PL e, API 670, 2014/35/EU, IEC 61010-1, 2014/30/EU, EN 61000-6-2, EN 61000-6-4, IEC 61326-2 Gewicht von E16A356 Das Maximalgewicht für ein Rack beträgt < 5 kg E16A356-Manual_DE_Rev00 2016_02_09 Seite 29 von 90...

  • Seite 30: Useful Lifetime, Proof Test Intervall Und Wartung Des E16A356 Systems

    Achtung: Jedes fehlerhafte Modul muss durch ein neues Modul mit einer maximalen Austauschfrist von einem Jahr ersetzt werden. Es wird empfohlen, defekte Hardware zu BRAUN zur Inspektion und Reparatur (falls möglich) zurückzusenden. Reparaturen dürfen nur von BRAUN vorgenommen werden. Bei Zuwiderhandlung ist die SIL3 Fähigkeit des Systems hinfällig.

  • Seite 31: Abmessungen Des Systems E16A356

    3.11 Abmessungen des Systems E16A356 201,5 Frontansicht Verdrahtung von oben und von der Seite Detail der Montageöffnungen zur Aufhängung des Racks an vormontierten Schrauben Ø 13 Gesamttiefe (incl. Profibus-Stecker mit 35° Kabel-Auslass) Verdrahtung Anschluss- vormontierte Schrauben klemmen oder Bolzen mit Muttern...

  • Seite 32: Gesamte Frontansicht Des Hauptracks Mit Position Der Anschlussklemmen

    3.12 Gesamte Frontansicht des Hauptracks mit Position der Anschlussklemmen Abbildung 8: Gesamte Frontansicht mit Position der Anschlussklemmen E16A356-Manual_DE_Rev00 2016_02_09 Seite 32 von 90...

  • Seite 33: Sicherheitshinweise Zu Installation Und Betrieb

    CRC über die Parametereinstellungen zu dokumentieren. Um eine sichere Parametrierung des Systems zu gewährleisten, ist es erforderlich, nach der Übertragung der anwendungsspezifischen Parameter die korrekte Übertragung durch Rücklesen und Vergleichen der Werte zu verifizieren. E16A356-Manual_DE_Rev00 2016_02_09 Seite 33 von 90...

  • Seite 34: Beschreibung Des Monitors E1668

    FC-3.1 : Testgenerator testet Trip-Line I (Relais I in Trip-Zustand) FC-3.2 : Testgenerator testet Trip-Line II (Relais II in Trip-Zustand) FC-3.4 : Testgenerator testet Trip-Line III (Relais III in Trip-Zustand) SELF : Monitor Selbsttest E16A356-Manual_DE_Rev00 2016_02_09 Seite 34 von 90...

  • Seite 35: Anzeige Und Bedienung Bei Normalbetrieb

    Umschaltung zwischen Standard- und Sonder-Anzeigemodus 2 durch Drücken der Tasten zugleich. In Sonder-Anzeigemodus 2 blinken LED1 und LED4. Diese Anzeige dient der Unterstützung des Inbetriebnehmers bei der Suche nach fehlerhaften Signalrückmeldungen und ist im Kapitel "Fehlersuche bei Anzeige E.0.4.0.0 am Monitor E1668" beschrieben. E16A356-Manual_DE_Rev00 2016_02_09 Seite 35 von 90...

  • Seite 36: Anzeige Von Firmwarestand Und Crc-Parameter-Prüfsumme Des Monitors

    Frontseitige Rückstellung von Meldungen Rücksetzen von nicht mehr anstehenden Fehlermeldungen durch Drücken der Tasten zugleich (wenn freigegeben in Schritt P00.02). 5.1.9 Daten-Interface 9-polige Sub-D Stecker für redundanten PROFIBUS und eine RS232 (nur auf linkem Stecker). E16A356-Manual_DE_Rev00 2016_02_09 Seite 36 von 90...

  • Seite 37: Funktionen Des Monitors E1668

    Drehzahl-Grenzwert-Überwachung SP3 (siehe Parametergruppe P05.xx)  Trip-Line-Überwachung (siehe P07.00 und P07.01)  Vor-/Rückwärtsüberwachung der Drehrichtung (siehe P07.02 und P07.03)  Stromüberwachung des Analogausgangs (nur bei E16A356.2xx, siehe P08.06)  Überwachung externer Trip-Auslösesignale (siehe Parametergruppe P10.xx und bei E16A356.x2x Parametergruppen P11.xx bis P15.xx) 5.2.5 Funktionstests Vom Testgenerator E1698 werden zyklisch automatische Funktions-Testsequenzen angeregt, die über die Monitore E1668 ablaufen.

  • Seite 38: Selbsttest Des Monitors

    Anzeige als SELF dargestellt. Die Selbsttests der Monitore sind gegenseitig verriegelt. Die Selbsttestroutine umfasst  CPU RAM-Test  CPU EEPROM-Test  CPU Befehls-Test  CPU Register-Test  Voter-Eingangssignal-Test Wenn beim Selbsttest eine Fehlfunktion festgestellt wird, geht der Monitor auf Trip-Status. E16A356-Manual_DE_Rev00 2016_02_09 Seite 38 von 90...

  • Seite 39: Beschreibung Des Testgenerators E1698

    LED3 blinkend : Monitor C bzw. Trip-Line III auf Test stetig an : Monitor C meldet Trip LED4 blinkend : Test in Vorbereitung stetig an : Monitor-Testsequenz läuft stetig aus : Monitor-Testsequenz ist inaktiv E16A356-Manual_DE_Rev00 2016_02_09 Seite 39 von 90...

  • Seite 40: Anzeige Während Der Tests

    6.1.8 Manueller Start einer Trip-Line-Testsequenz Die Prüfroutine kann am Testgenerator frontseitig angeregt werden durch Drücken der Tasten zugleich. 6.1.9 Daten-Interface 9-polige Sub-D Stecker für redundanten PROFIBUS und eine RS232 (nur auf linkem Stecker). E16A356-Manual_DE_Rev00 2016_02_09 Seite 40 von 90...

  • Seite 41: Funktionen Des Testgenerators 1698

    Monitor nicht mit Trip antworten darf. Schritt 5: Ein Monitor nach dem anderen wird mit einer Test-Drehzahl 4 (SP1B + 5 RPM) beaufschlagt, worauf der jeweils getestete Monitor mit Trip antworten muss. E16A356-Manual_DE_Rev00 2016_02_09 Seite 41 von 90...

  • Seite 42: Trip-Line-Testsequenz (Test Des 2Oo3-Magnetventilblocks)

    Der Selbsttest wird nach jeder Monitor-Testsequenz durchgeführt. Während der Ausführung erscheint 'SELF' auf der Anzeige. Die Selbsttest-Routinen beider CPUs beinhalten: CPU RAM-Test CPU EEPROM-Test CPU Befehls-Test CPU Register-Test Entdeckt der Selbsttest eine Fehlfunktion, wird System-Warnmeldung 1 und/oder 2 ausgegeben. E16A356-Manual_DE_Rev00 2016_02_09 Seite 42 von 90...

  • Seite 43: Leerkapitel

    Leerkapitel E16A356-Manual_DE_Rev00 2016_02_09 Seite 43 von 90...

  • Seite 44: Programmierung Der Module

    Auswahl Auswahl Einstellung Parameterwert Wechsel Wechsel Wechsel Gruppe Schritt-Nr. Taste(n) Taste Taste = Eingabe oder = Abbruch Wechsel der aktiven Stelle mit Eingabe = geänderten Wert setzen Abbruch = geänderten Wert NICHT setzen E16A356-Manual_DE_Rev00 2016_02_09 Seite 44 von 90...

  • Seite 45: Einstellung Der Parameter Über Rs232-Interface

    Einstellung der Parameter über RS232-Interface Nur möglich für OEM mit Interface-Software IS-RS232-E16 von BRAUN. Hinweis: Das RS232-Interface ist nur auf dem linken 9-poligen Sub-D-Stecker aufgelegt !!! Verbindungskabel: Standardkabel (mit Kreuzung) und Adapter L3D02 Hinweis: - Die Stecker des Adapters L3D02 haben beidseitig Stifte.

  • Seite 46: Parameter Der Monitore E1668

    0: nein, Ruhelage / 1: ja, Ruhelage / 2: nein, Arbeitslage / 3: ja, Arbeitslage 00001 Grenzwert SP1B in RPM 0 Grenzwert SP1var : 0: nicht aktiv / 1: aktiv Fortsetzung auf nächster Seite E16A356-Manual_DE_Rev00 2016_02_09 Seite 46 von 90...
  • Seite 47 0 Trip-Verzögerung: 0 ... 7 (siehe Parameterbeschreibung) 0 Trip speichern: 0: nein / 1: ja 0 Verzögerung der Antivalenzmeldung: 0 ... 9 (siehe Parameterbeschreibung) 00110 Grenzwert SPV1 in RPM 0 Reserve 0 Reserve Fortsetzung auf nächster Seite E16A356-Manual_DE_Rev00 2016_02_09 Seite 47 von 90...
  • Seite 48 0 Trip-Verzögerung: 0 ... 7 (siehe Parameterbeschreibung) 0 Trip speichern: 0: nein / 1: ja 0 Verzögerung der Antivalenzmeldung: 0 ... 9 (siehe Parameterbeschreibung) 00150 Grenzwert SPV5 in RPM 0 Reserve 0 Reserve Fortsetzung auf nächster Seite E16A356-Manual_DE_Rev00 2016_02_09 Seite 48 von 90...
  • Seite 49 00160 Grenzwert SPV6 in RPM 0 Reserve 0 Reserve P16.xx Reserve P16.00 0 Reserve 0 Reserve 0 Reserve 0 Reserve 0 Reserve 0 Reserve 00000 Reserve 0 Reserve 0 Reserve P17.xx Daten-Interface P17.00 016 PROFIBUS-Interface Gerätenummer E16A356-Manual_DE_Rev00 2016_02_09 Seite 49 von 90...

  • Seite 50: Beschreibung Der Parameter Und Ihrer Einstellungen Bei Monitoren E1668

    / freigegeben 1 : Frontseitige Parameteränderung freigegeben (immer möglich) Einstellbereich: 0 .. 1 P00.03 Einstellung Frontseitige Quittierung 0 : Frontseitige Quittierung gesperrt Einstellbereich: 0 .. 1 1 : Frontseitige Quittierung freigegeben (möglich mit Tasten E16A356-Manual_DE_Rev00 2016_02_09 Seite 50 von 90...
  • Seite 51 Unterschreitet die Drehzahl den hier eingegebenen Wert, gilt 0 als Mess- Untergrenze des wert, für Anzeige und Grenzwertmeldungen. Die Untergrenze wird in RPM Arbeitsbereichs eingegeben (mit der in P01.02 definierten Stellenlage). Einstellbereich wie in P01.02 festgelegt [RPM] E16A356-Manual_DE_Rev00 2016_02_09 Seite 51 von 90...
  • Seite 52 Messdauer zwischen 20 und 40 Millisekunden bei einer Drehzahl von 3000 Beschleunigungsmessungen RPM). Eine größere Anzahl von Messungen erhöht die Stabilität des für Berechnung von SP1var berechneten SP1var, verlängert aber auch seine Aktualisierungs-Zeit. Einstellbereich: 1 .. 9 E16A356-Manual_DE_Rev00 2016_02_09 Seite 52 von 90...
  • Seite 53 (siehe Hinweis 2) 7 : Wirbelstromsensor, Pegel und Stromaufnahme (siehe Hinweis 2) Hinweis 1: Die Prüfung auf Spannungspegel ist nur mit Braun-Sensortypen A5S... möglich. Hierbei wird bereits im Stillstand eine Verpolung des Sensors bzw. eine offene Signalader erkannt. Hinweis 2: Signalpegel und ggf. Stromaufnahme werden verglichen mit Max./Min.-Werten wie in P06.01 bis P06.04 eingestellt.
  • Seite 54 / Plausibilitätstest ein 2 : Trip und Meldung gespeichert bis Quittierung / Plausibilitätstest ein 3 : Trip und Meldung solange Fehler ansteht / Plausibilitätstest aus 4 : Trip und Meldung gespeichert bis Quittierung / Plausibilitätstest aus E16A356-Manual_DE_Rev00 2016_02_09 Seite 54 von 90...
  • Seite 55 Tests auftretender Sensorfehler zum Trip führt (empfohlene Einstellungen). Beispiel: Monitor A wird auf Überdrehzahl getestet, gleichzeitig fällt das Signal von Sensor B aus. Monitor B warnt, wertet aber weiterhin das Signal von Sensor A bzw. C aus. E16A356-Manual_DE_Rev00 2016_02_09 Seite 55 von 90...
  • Seite 56 Die Monitor-Warnmeldung kann in der Anzeige und als Meldekontakt Speicherung von gespeichert werden. Monitor-Warnmeldung und Einstellung Fehler-Anzeige 0 : nein Einstellbereich: 0 .. 2 1 : ja, alle aufgetretenen Fehler als Kombinationsmeldung anzeigen 2 : ja, nur den ersten aufgetretenen Fehler anzeigen E16A356-Manual_DE_Rev00 2016_02_09 Seite 56 von 90...
  • Seite 57 3 : Überdrehzahl-Trip gespeichert, Trip-Relais bei Trip in Arbeitslage P03.03 Der Grenzwert SP1B wird in RPM eingegeben. Überdrehzahl-Grenzwert SP1B Solange der Signaleingang "SP1B gültig" High ist, gilt für den Überdreh- Einstellbereich: zahlwert fest der Wert von SP1B. 00001 .. 99999 [RPM] E16A356-Manual_DE_Rev00 2016_02_09 Seite 57 von 90...

  • Seite 58: Abbildung 11: Abhängigkeit Sp1 Von Der Beschleunigung

    3150 RPM 120 RPM/s 3180 RPM 60 RPM/s 3210 RPM 0 RPM/s 3240 RPM Siehe hierzu auch nachfolgende Grafik Wert SP1 SP1var SP1A SP1B Abbildung 11: Abhängigkeit SP1 Beschleunigung von der Beschleunigung dN/dt dN/dt max E16A356-Manual_DE_Rev00 2016_02_09 Seite 58 von 90...
  • Seite 59 Einstellbereich: 00.1 .. 99.9 [%] Beispiel: Bei 5% Hysterese und Grenzwert 100 RPM spricht die Unterdrehzahl- Meldung bei Unterschreiten von 100 RPM an und fällt bei Überschreiten von 105 RPM zurück. P04.02 Festwert 0, nicht ändern E16A356-Manual_DE_Rev00 2016_02_09 Seite 59 von 90...
  • Seite 60 Zuordnung der LEDs 3 und 4 0 : LED3 (grün) ein, LED4 (rot) aus bei n > SP3 bei Status n > SP3 1 : LED4 (rot) ein, LED3 (grün) aus bei n > SP3 Einstellbereich: 0 .. 1 E16A356-Manual_DE_Rev00 2016_02_09 Seite 60 von 90...
  • Seite 61 Das Nutzsignal muss eine höhere Amplitude als die Trigger-Hysterese haben, damit eine Drehzahl erkannt wird. Hinweis: Die Trigger-Hysterese ist mindestens so groß einzustellen, dass Störsignale (Rauschen) die Drehzahlmessung nicht verfälschen. Hinweis: bei Einstellung 0.0 beträgt die Hysterese ca. 70 mVpp. E16A356-Manual_DE_Rev00 2016_02_09 Seite 61 von 90...
  • Seite 62 Hinweis: Jeder Monitor verarbeitet die V/R-Meldung von allen drei Sensoren in 2oo3-Technik. P07.03 Einstellung Kontaktlage bei Vor-/Rückwärts 0 : Relais in Ruhelage bei Vorwärts-Bewegung (Kontakt geöffnet) -Meldung 1 : Relais in Arbeitslage bei Vorwärts-Bewegung (Kontakt geschlossen) Einstellbereich: 0 .. 1 P07.04 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 62 von 90...
  • Seite 63 Bei detektiertem Fehler wird der Analogausgangs-Stromkreis über einen internen Schalter geöffnet, die Meldung E.3.0.2.0 (bei externem Fehler) oder die Meldung E.3.0.2.1 (bei internem Fehler = Monitor ist auszu- tauschen) angezeigt und die Kanal-Warnmeldung ausgegeben. E16A356-Manual_DE_Rev00 2016_02_09 Seite 63 von 90...
  • Seite 64 Parametergruppe P09.xx von Monitor E1668 Reserve Parameter Nr. Beschreibung der Parameter und ihrer Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P09.00 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 64 von 90...
  • Seite 65 Tripverzögerung + 3 Milli- sekunden. P10.04 Einstellung Trip durch Voter 1 speichern 0 : Trip durch Voter 1 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 1 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 65 von 90...
  • Seite 66 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00000 .. 99999 [RPM] SPV1 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P10.07 Reserve P10.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 66 von 90...
  • Seite 67 Tripverzögerung + 3 Milli- sekunden. P11.04 Einstellung Trip durch Voter 2 speichern 0 : Trip durch Voter 2 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 2 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 67 von 90...
  • Seite 68 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00001 .. 99999 [RPM] SPV2 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P11.07 Reserve P11.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 68 von 90...
  • Seite 69 Tripverzögerung + 3 Milli- sekunden. P12.04 Einstellung Trip durch Voter 3 speichern 0 : Trip durch Voter 3 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 3 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 69 von 90...
  • Seite 70 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00001 .. 99999 [RPM] SPV3 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P12.07 Reserve P12.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 70 von 90...
  • Seite 71 Tripverzögerung + 3 Milli- sekunden. P13.04 Einstellung Trip durch Voter 4 speichern 0 : Trip durch Voter 4 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 4 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 71 von 90...
  • Seite 72 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00001 .. 99999 [RPM] SPV4 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P13.07 Reserve P13.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 72 von 90...
  • Seite 73 Tripverzögerung + 3 Milli- sekunden. P14.04 Einstellung Trip durch Voter 5 speichern 0 : Trip durch Voter 5 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 5 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 73 von 90...
  • Seite 74 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00001 .. 99999 [RPM] SPV5 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P14.07 Reserve P14.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 74 von 90...
  • Seite 75 Tripverzögerung + 3 Milli- sekunden. P15.04 Einstellung Trip durch Voter 6 speichern 0 : Trip durch Voter 6 wird nicht gespeichert Einstellbereich: 0 .. 1 1 : Trip durch Voter 6 wird gespeichert bis Quittierung E16A356-Manual_DE_Rev00 2016_02_09 Seite 75 von 90...
  • Seite 76 Einstellbereich: Die Hysterese des Grenzwerts beträgt 5% und ist untenliegend. 00001 .. 99999 [RPM] SPV6 wird in RPM eingestellt. Für den Grenzwert wird der Messwert wie in P02.07 eingestellt verwendet. P15.07 Reserve P15.08 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 76 von 90...
  • Seite 77 Adress-Offset für redundantes kann für das redundante (rechts auf Frontplatte) PROFIBUS-Interface ein PROFIBUS-Interface Adress-Offset eingestellt werden. Einstellbereich: 0 .. 9 Beispiel: Bei P17.00 = 34 und P17.01 = 4 hat das rechte PROFIBUS-Interface die Adresse 38 E16A356-Manual_DE_Rev00 2016_02_09 Seite 77 von 90...

  • Seite 78: Parameter Des Testgenerators E1698

    30 Wartezeit nach Quittierung einer Meldung in xx s 0 Wartezeit nach Test einer Trip-Line in xx s 0 Reserve P04.xx Gesamtzahl der eingesetzten Ventil-Steuerbaugruppen P04.00 00 Festwert 00 bei E16A356 P05.xx PROFIBUS-Interface P05.00 033 PROFIBUS-Interface Gerätenummer 0 Adress-Offset für redundantes PROFIBUS-Interface...

  • Seite 79: Beschreibung Der Parameter Und Ihrer Einstellungen Beim Testgenerator E1698

    Code-Zahl bisherige. Einstellbereich: 0000 .. 9999 P00.02 Einstellung Frontseitige Parameterände- 0 : Frontseitige Parameteränderung gesperrt, nur mit Code-Zahl möglich rung gesperrt / freigegeben 1 : Frontseitige Parameteränderung freigegeben (immer möglich) Einstellbereich: 0 .. 1 E16A356-Manual_DE_Rev00 2016_02_09 Seite 79 von 90...
  • Seite 80 Siehe oben, gleicher Frequenzwert wie P01.01 von E1668 Test-Frequenz Nennwert bei Test-Drehzahl Nennwert Einstellbereich: 00001 .. 99999 [Hz] P01.02 Reserve P01.03 Siehe oben, gleicher Drehzahlwert wie P01.03 von E1668 Test-Drehzahl Nennwert Einstellbereich: 00001 .. 99999 [RPM] E16A356-Manual_DE_Rev00 2016_02_09 Seite 80 von 90...
  • Seite 81 Test von SP1A und SP1B 1 : keine zulässige Einstellung Einstellbereich: 0 .. 3 2 : keine zulässige Einstellung bei E16A356 3 : wenn Test von SP1A und SP1B notwendig Erläuterung: Wenn P02.03 = 0 ist, dann gilt für Test-Drehzahl 1 und 2: Beim ersten Schritt der Monitor-Testsequenz wird der Monitor mit Test- Drehzahl 1 geprüft;...
  • Seite 82 P02.04 Siehe Erläuterung zu Schritt P02.03 Test-Drehzahl 1 bzw. Wert von SP1A Einstellbereich: 00001 .. 99999 [RPM] P02.05 Siehe Erläuterung zu Schritt P02.03 Test-Drehzahl 2 bzw. Wert von SP1B Einstellbereich: 00001 .. 99999 [RPM] E16A356-Manual_DE_Rev00 2016_02_09 Seite 82 von 90...
  • Seite 83 Pegel der Trip-Line 0 : Rückmeldungen müssen low sein, wenn Trip-Line abgesteuert (= Trip) Rückmeldeeingänge 1 : Rückmeldungen müssen high sein, wenn Trip-Line abgesteuert (= Trip) Einstellbereich: 0 .. 1 P03.04 Festwert 0, nicht ändern E16A356-Manual_DE_Rev00 2016_02_09 Seite 83 von 90...
  • Seite 84 Zeit in Sekunden, bevor er wieder permanent den Status der Rück- einer Trip-Line meldung (vom 2oo3-Magnetventil bzw. den Ventilsteuerkreisen) auf No-Trip- Einstellbereich: 00 .. 99 [s] Zustand prüft. Hinweis: Die Einstellung 00 wird intern wie 01 behandelt. P03.09 Reserve E16A356-Manual_DE_Rev00 2016_02_09 Seite 84 von 90...
  • Seite 85 Gesamtzahl der eingesetzten Ventil-Steuerbaugruppen Parameter Nr. Beschreibung der Parameter und ihrer Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P04.00 Festwert 00, nicht ändern bei System E16A356. Gesamtzahl der eingesetzten Ventil-Steuerbaugruppen Einstellbereich: 00 .. 99 Parametergruppe P05.xx von Testgenerator E1698 PROFIBUS-Interface Parameter Nr.

  • Seite 86: Ereignis-Meldungsanzeigen Und Fehlersuche

    E.3.1.0.0 Wert von SP1B größer als SP1A, wenn P03.04 = 1 : nicht zulässig -E1- Falsche Schlüsselzahl in Schritt P00.00 -E4- Kein Test durch E1698 für mehr als 7 Tage (löst auch Monitor-Warnmeldung aus) E16A356-Manual_DE_Rev00 2016_02_09 Seite 86 von 90...

  • Seite 87: Fehlersuche Bei Anzeige E.0.4.0.0 Am Monitor

    4.3.0.0.5 : Voter 3, Eingänge 1 und 3 aktiv, Eingang 2 nicht aktiv Bei Drücken von Taste wird der bei Fehler gespeicherte Zustand der Eingänge angezeigt, ansonsten der momentan aktive. Weiterschalten der Signalzustände von Voter 1 bis 6 mit Taste E16A356-Manual_DE_Rev00 2016_02_09 Seite 87 von 90...

  • Seite 88: Ereignis-Meldungsanzeigen Am Testgenerator E1698

    Monitore A und B und C melden Störung Testausgänge sind asynchron: wenn Meldung nach Quittieren wiederholt kommt, hat ein FC-5.1 Testausgang einen Hardwarefehler und E1698 ist auszutauschen. FC-5.2 Eingang "Testsperre" aktiv FC-5.6 Eingang "Testsperre" länger als 10 Minuten aktiv E16A356-Manual_DE_Rev00 2016_02_09 Seite 88 von 90...

  • Seite 89: Ereignis-Meldungsanzeigen Am E1698 (Fortsetzung)

    Fehlerhafte Rückmeldung von Trip-Line III bei Test von Trip-Line III Testausgänge sind asynchron: wenn Meldung nach Quittieren wiederholt kommt, hat ein FC-5.1 Testausgang einen Hardwarefehler und E1698 ist auszutauschen. FC-5.2 Eingang "Testsperre" aktiv FC-5.6 Eingang "Testsperre" länger als 60 Minuten aktiv E16A356-Manual_DE_Rev00 2016_02_09 Seite 89 von 90...

  • Seite 90: Änderungshistorie

    Doppelte Parameter Nr. P06.01 beim Monitor E1668 auf P06.02 geändert. Doppelte Parameter Nr. P04.00 beim Testgenerator E1698 auf P05.00 geändert. 09.02.2016 Redaktionell: Kapitel 1.6 SIL3-Zertifikat aktualisiert Kapitel 3.8 : 2006/95/EU ersetzt durch 2014/35/EU, 2004/108/EU ersetzt durch 2014/30/EU E16A356-Manual_DE_Rev00 2016_02_09 Seite 90 von 90...
