Contenido De La Caja; Vista Del Panel Trasero - Alto Professional TS115PA TRUESONIC Schnellstartanleitung

CONTENIDO DE LA CAJA

•
Altavoz TRUESONIC
•
Cable de alimentación
•
Guía de inicio rápido
•
Folleto de instrucciones de seguridad e información sobre la garantía

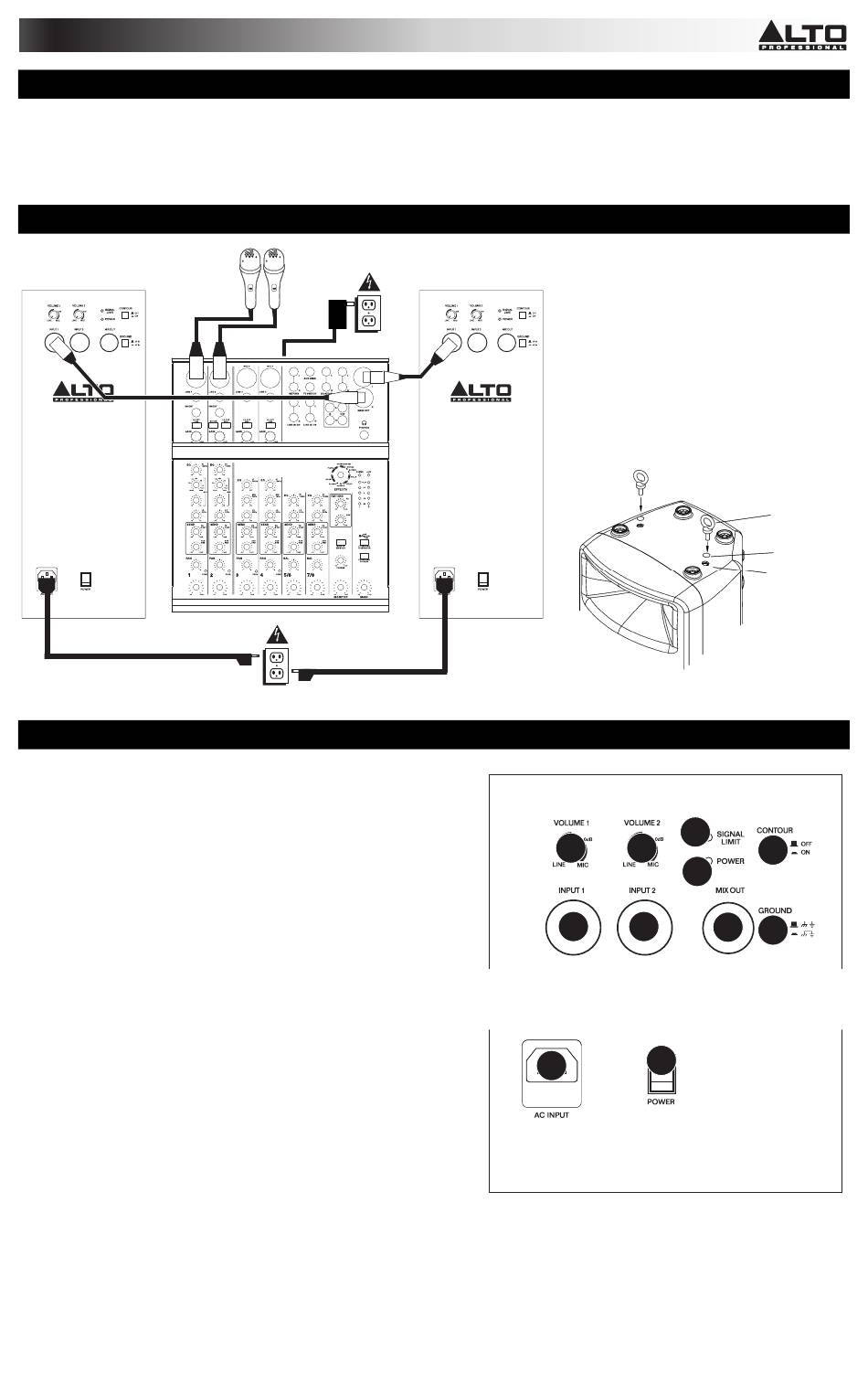

DIAGRAMA DE CONEXIÓN / INSTALACIÓN
Micrófonos *
Altavoz
Potencia
* Nota: No se incluyen micrófonos, mezclador y cable.

VISTA DEL PANEL TRASERO

1. ENTRADA DE ALIMENTACIÓN – Conecte a esta
entrada el cable de alimentación incluido y luego
conecte el otro extremo del cable al suministro
eléctrico. Asegúrese de que el INTERRUPTOR DE
ENCENDIDO esté en "off" (apagado) cuando
enchufe y desenchufe el cable.
2. INTERRUPTOR DE ENCENDIDO – Enciende y
apaga el altavoz. Asegúrese de que la perilla de
VOLUMEN esté ajustada a "cero" antes de
encenderlo.
3. LED DE ENCENDIDO – Se ilumina cuando el
altavoz está encendido.
4. VOLUMEN – Gire esta perilla para ajustar el
volumen del altavoz.
5. ENTRADA – Use un cable de 1/4" TRS o XLR
estándar (no incluido) para conectar su fuente de
sonido a esta entrada.
6. SALIDA DE MEZCLA – Use un cable XLR estándar
(no incluido) para conectar este conector a la
entrada de otro altavoz (por ej. otro altavoz
TRUESONIC).
7. LED DE LÍMITE DE SEÑAL – Se enciende cuando
la señal de audio que se envía al altavoz se "recorta" o distorsiona. Si esta luz se enciende con
frecuencia o en forma permanente, reduzca el volumen de su fuente de sonido.
8. CONTORNO – Accione (presione) este interruptor para enfatizar las frecuencias bajas y altas en +3
dB. Libere este interruptor para lograr una respuesta más plana en interpretaciones en vivo o para
máxima salida.
9. INTERRUPTOR DE TIERRA – Al oprimir este interruptor, se pone a tierra el subwoofer, con lo que se
puede reducir el zumbido o ruido.
Potencia
Altavoz
Mezclador *
3
INSTALACIÓN:
Este altavoz debe instalarse sobre un
soporte colocado
acuerdo a su
suspendido de
suspensión (M10 x 1.5PH, 30 mm de
longitud) (vea la imagen de ejemplo). NO
recomendamos
altavoces en un arreglo vertical.
Ejemplo:
7
4 4
3
5 5
2
1
en el suelo, de
peso máximo, o
sus puntos de
suspender varios
Perno de
ojal
Cubierta
antipolvo
Punto de
suspensión
8
6
9
