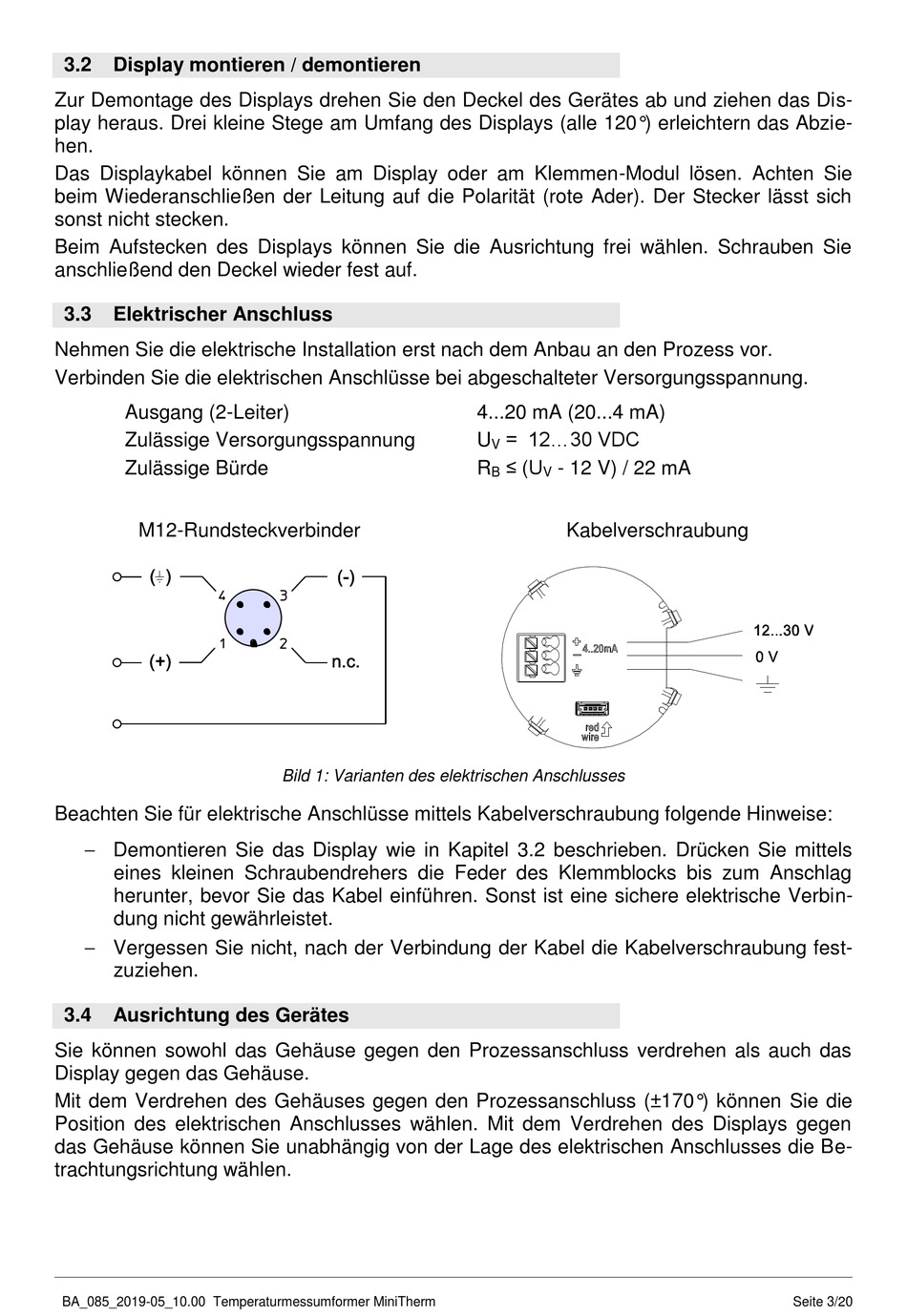

3.2
Display montieren / demontieren
Zur Demontage des Displays drehen Sie den Deckel des Gerätes ab und ziehen das Dis-
play heraus. Drei kleine Stege am Umfang des Displays (alle 120°) erleichtern das Abzie-
hen.
Das Displaykabel können Sie am Display oder am Klemmen-Modul lösen. Achten Sie
beim Wiederanschließen der Leitung auf die Polarität (rote Ader). Der Stecker lässt sich
sonst nicht stecken.
Beim Aufstecken des Displays können Sie die Ausrichtung frei wählen. Schrauben Sie
anschließend den Deckel wieder fest auf.
3.3
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
M12-Rundsteckverbinder
Beachten Sie für elektrische Anschlüsse mittels Kabelverschraubung folgende Hinweise:
Demontieren Sie das Display wie in Kapitel 3.2 beschrieben. Drücken Sie mittels
eines kleinen Schraubendrehers die Feder des Klemmblocks bis zum Anschlag
herunter, bevor Sie das Kabel einführen. Sonst ist eine sichere elektrische Verbin-
dung nicht gewährleistet.
Vergessen Sie nicht, nach der Verbindung der Kabel die Kabelverschraubung fest-
zuziehen.
3.4
Ausrichtung des Gerätes
Sie können sowohl das Gehäuse gegen den Prozessanschluss verdrehen als auch das
Display gegen das Gehäuse.
Mit dem Verdrehen des Gehäuses gegen den Prozessanschluss (±170°) können Sie die
Position des elektrischen Anschlusses wählen. Mit dem Verdrehen des Displays gegen
das Gehäuse können Sie unabhängig von der Lage des elektrischen Anschlusses die Be-
trachtungsrichtung wählen.
BA_085_2019-05_10.00 Temperaturmessumformer MiniTherm
Bild 1: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
= 12...30 VDC
U
V
≤ (U
R
- 12 V) / 22 mA
B
V
Kabelverschraubung
Seite 3/20
