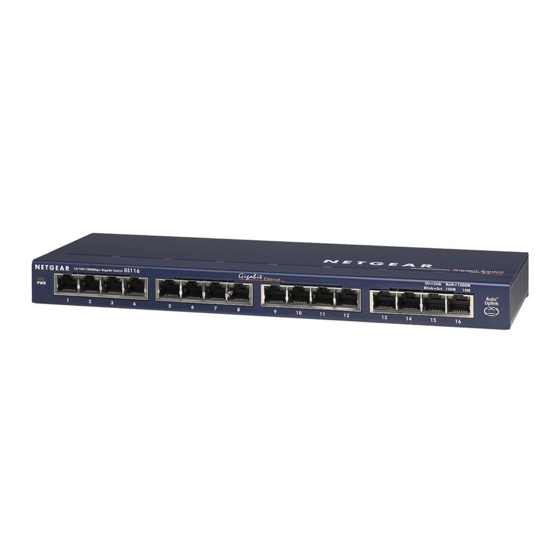

NETGEAR GS116v2 Installationsanleitung

Installationsanleitung
16-Port-Gigabit-Ethernet-Unmanaged-Switches
Modell GS116v2
Lieferumfang
• Gigabit Ethernet Switch
• Netzteil (je nach Region unterschiedlich)
• Installationsanleitung
Hinweis: Sie können den Switch an der Wand montieren. Ein Wandmontagesatz ist im
Lieferumfang nicht enthalten.
1. Registrierung mit der NETGEAR Insight App
Verwenden Sie die NETGEAR Insight App, um Ihren Switch zu registrieren, Ihre Garantie
zu aktivieren und auf den Support zuzugreifen.
1. Öffnen Sie auf Ihrem iOS- oder Android-Mobilgerät den App Store bzw. Google Play
Store, suchen Sie nach NETGEAR Insight, und laden Sie die neueste App herunter.
2. Öffnen Sie die NETGEAR Insight App.
3. Wenn Sie kein NETGEAR Konto eingerichtet haben, tippen Sie auf Create NETGEAR
Account (Netgear Konto erstellen), und befolgen Sie die angezeigten Anweisungen.
4. Öffnen Sie das Menü in der linken oberen Ecke, indem Sie es antippen.
5. Tippen Sie auf REGISTER ANY NETGEAR DEVICE (Anmelden aller Netgear Geräte).
6. Geben Sie entweder die Seriennummer auf der Unterseite Ihres Switches ein, oder
verwenden Sie die Kamera Ihres Mobilgeräts oder Tablets, um den Seriennummer-
Barcode zu scannen.
7. Tippen Sie auf Go (Los).
8. Tippen Sie auf View Device (Gerät anzeigen), um den Switch zu einem Netzwerk
hinzuzufügen.
Der Switch ist registriert und wurde Ihrem Konto hinzugefügt.
2. Anschließen des Switches
GS116v2
Access Point
Router
Desktop ReadyNAS
Smart-TV Spielkonsole
Beispielverbindungen
3. Überprüfen der LEDs
Wenn Sie das Netzteil an den Switch und dann an eine Steckdose anschließen, zeigen die
LEDs den Status an.
LED Beschreibung
• On (An). Der Switch wird mit Strom versorgt.
Stromversorgung
• Aus: Der Switch wird nicht mit Strom versorgt.
Anschluss • Beide LEDs leuchten grün. Verbindung mit 1000 MBit/s an diesem
(links und rechts) Port.
• Linke LED leuchtet grün. Verbindung mit 100 MBit/s an diesem Port.
• Rechte LED leuchtet grün. Verbindung mit 10 MBit/s an diesem Port.
• Blinkt grün: Der Port sendet oder empfängt Datenverkehr.
• Aus: Der Switch erkennt an diesem Port keine Verbindung.
Internet
