NETGEAR GS116LP Installationsanleitung

Installationsanleitung

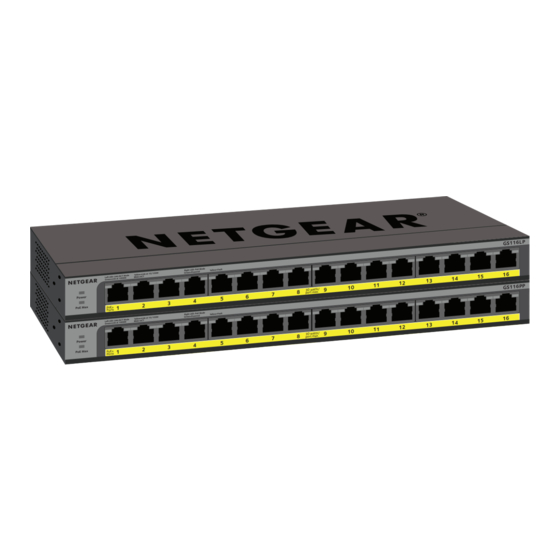

16-Port-PoE/PoE+ Gigabit Unmanaged Switch
GS116LP und GS116PP
16
15
14
13
11 12
10
30 watts/ 9
8 port max.
7
5 6
4
3
2
PoE+ 1
Ports
15 16
14
13
12
11
9 10
8 30 watts/
7 port max.
6
4 5
3
2
PoE+ 1
Ports
Lieferumfang
• Switch
• Netzteil
• Netzkabel (je nach Region unterschiedlich)
• Wandmontageset
• Gummifüße
• Montageset
• Installationsanleitung
Schritt 1: Schließen Sie die Geräte an.
Router
GS116LP
GS116LP
GS116PP
PoE+-Sicherheitskameras
PoE+ Access Points
Beispielverbindungen
Schritt 2: Schließen Sie die Stromversorgung an.
LED-Status
Power-LED Linke Port LEDs
An
Internet
Aus
PoE-VoIP-Telefon
PoE Max-LED
Die maximale PoE-Leistung, die der Switch für alle angeschlossenen PD-Geräte
(Powered Device) bereitstellen kann, beträgt mit einem 200-Watt-Netzteil insgesamt
183 Watt und mit einem 90-Watt-Netzteil insgesamt 76 Watt, mit einer maximalen
Leistung von 30 Watt für jeden Port. (Weitere Informationen finden Sie unter
„Überlegungen zu PoE".)
Die PoE Max LED zeigt den Status der PoE-Leistung, die der Switch für alle
angeschlossenen PDs bereitstellen kann, wie folgt an:
Leuchtet gelb: Weniger als 7 W PoE-Leistung ist auf dem Switch verfügbar.
Blinkt gelb: Die PoE Max LED hat in den letzten zwei Minuten durchgehend
geleuchtet.
Ausreichend (mehr als 7 W) PoE-Leistung ist auf dem Switch verfügbar (die
LED ist aus).
54V 3.7A (GS11 PP)
2.4A
54V
54V 1. A (GS11 LP)
NETGEAR INTL LTD
Building 3, University Technology Centre
Curraheen Road, Cork, Ireland
Überlegungen zu PoE
Der Switch priorisiert die PoE- und PoE+-Leistung, die er bereitstellt, in
aufsteigender Port-Reihenfolge (von Port 1 bis Port 16), mit einem Gesamt-
Leistungsbudget von 183 Watt mit einem 200-Watt-Netzteil und einem
Gesamt-Leistungsbudget von 76 Watt mit einem 90-Watt-Netzteil. Wenn die
Leistungsanforderungen für die angeschlossene PD-Geräte (Powered Device)
das gesamte Leistungskontingent des Switches übersteigen, wird das PD-Gerät
Rechte PoE-LEDs
an dem Port mit der höchsten Nummer deaktiviert, um sicherzustellen, dass
die PD-Geräte, die an einem Port mit höherer Priorität und einer niedrigeren
Verbindung mit PoE wird verwendet
Nummer angeschlossen sind, zuerst mit Strom versorgt werden.
1.000 MBit/s
Verbindung mit 100 PoE angehalten
Nur weil ein PD-Gerät als ein 802.3at PoE-fähiges PD-Gerät aufgelistet ist,
„PoE-
oder 10 MBit/s (siehe
bedeutet das nicht unbedingt, dass es das maximale Leistungslimit der
Fehlerbehebung")
Spezifikation erfordert. Viele PD-Geräte benötigen weniger Strom, sodass alle
Keine PoE-Nutzung
acht PoE-Ports gleichzeitig aktiv sein können.
Aktivität (blinkt)
(aus)
Die folgende Tabelle beschreibt die PoE-Klassen und Switch-Zuweisungen.
Keine Verbindung
(aus)
Geräteklasse
0
1
2
3
4.
© NETGEAR, Inc., NETGEAR und das NETGEAR
Logo sind Marken von NETGEAR, Inc. Jegliche
nicht zu NETGEAR gehörende Marken werden
nur zu Referenzzwecken verwendet.
Standard Klassenbeschreibung Zugewiesene Für
Mindestleis- Energieverbraucher
tungsabgabe verfügbarer
für PD-Geräte Leistungsbereich
PoE und Standardleistung (voll) 0,44 W 0,44 W–12,95 W
PoE+
PoE und Sehr geringe Leistung 4,0 W 0,44 W–3,84 W
PoE+
PoE und Geringe Leistung 7,0 W 3,84 W–6,49 W
PoE+
PoE und Mittlere Leistung 15,4 W 6,49 W–12,95 W
PoE+
Nur PoE+ Hohe Leistung 30,0 W 12,95 W–25,5 W
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
Mai 2018
