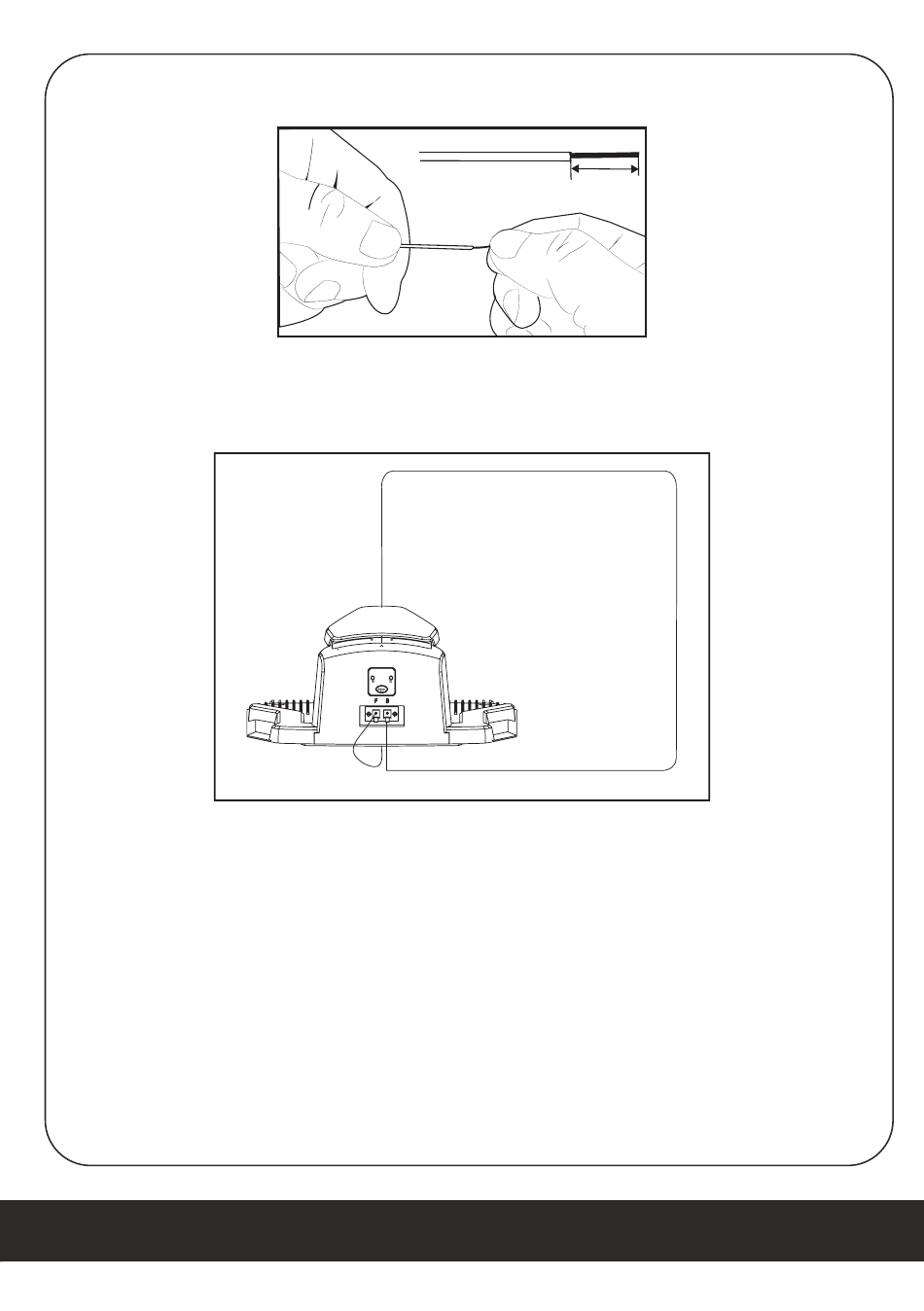

Vorbereiten des Begrenzungskabels für die Ladestation
10-15 m m
Entfernen Sie von jedem Ende 10 bis 15 mm Isolierung mithilfe eines Abisolierers.
Verdrillen Sie die Litzen fest miteinander.
Verbinden der Ladestation mit dem Begrenzungskabel
F (sch w a rz)
B (ro t)
Stellen Sie die Ladestation auf, sodass das Kabel in Längsrichtung unterhalb der Mitte
der Ladestation verläuft und die Bedingungen im Abschnitt Standort der
Ladestation erfüllt sind. Verbinden Sie das beginnende freie Ende mit der linken
(schwarzen) Anschlussklemme, die mit „F" (Front, Vorderseite) markiert ist. Verbinden
Sie das von Ihnen gekürzte Ende mit der rechten (roten) Anschlussklemme, die mit
„B" (Back, Rückseite) markiert ist.
