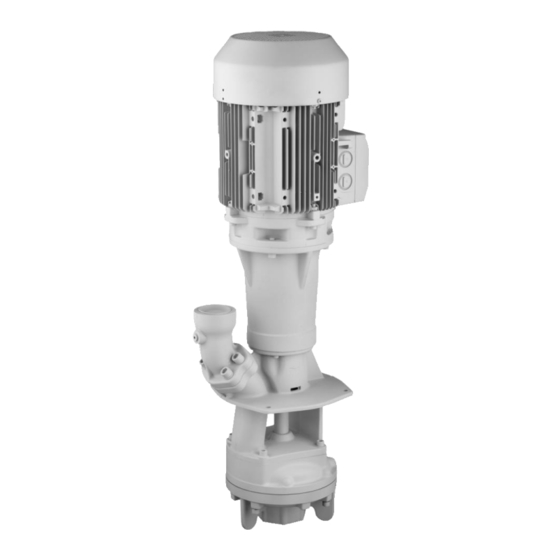

BRINKMANN-Tauchpumpen
Brinkmann Pumpen
K. H. Brinkmann GmbH & Co. KG
Friedrichstraße 2
D-58791 Werdohl
Tel.: +49-2392 / 5006-0
Fax.: +49-2392 / 5006-180
Änderungen vorbehalten.
© Brinkmann Pumpen
Originalbetriebsanleitung
STA/SAL2500, SGL2200, SFL2350
Ausgabe 10/2019
www.brinkmannpumps.de
sales@brinkmannpumps.de
Bestell - Nr.: BD3350 DEUTSCH
Seite 1 von 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brinkmann STA2500/330
Inhaltszusammenfassung für Brinkmann STA2500/330

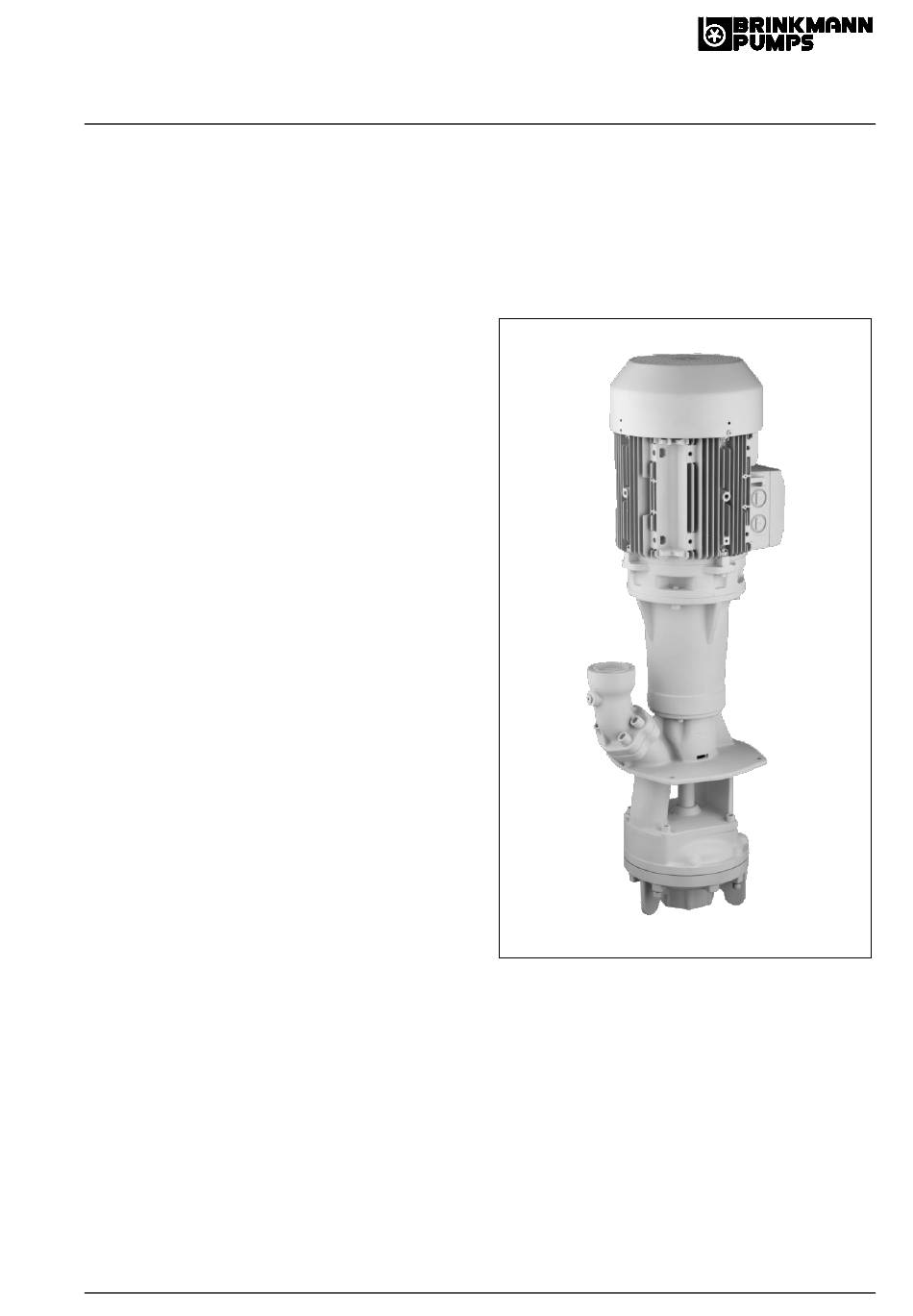

- Seite 1 BD3350 Originalbetriebsanleitung BRINKMANN-Tauchpumpen STA/SAL2500, SGL2200, SFL2350 Brinkmann Pumpen K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2 D-58791 Werdohl Tel.: +49-2392 / 5006-0 www.brinkmannpumps.de Fax.: +49-2392 / 5006-180 sales@brinkmannpumps.de Änderungen vorbehalten. Bestell - Nr.: BD3350 DEUTSCH © Brinkmann Pumpen Ausgabe 10/2019...
-
Seite 2: Inhaltsverzeichnis
Brinkmann - Tauchpumpen der Reihen STA/SAL2500, SGL2200 und SFL2350 Inhaltsverzeichnis Hinweise zur Anleitung ........2 8 Wartung / Instandhaltung ........6 Produktbeschreibung ........2-3 9 Störungen, Ursachen und Beseitigung ....7 Sicherheitshinweise ........... 4 10 Ersatzteile ............8-9 Transport und Zwischenlagern ......4 11 Reparatur ............ -
Seite 3: Technische Daten
Technische Daten Max. Förder- Max. Aufmaß Tauchtiefe Gewicht Leistung Schalldruck druck bar / Förderstrom 50 / 60 Hz Type spez. Gew. 1 l/min H mm h mm dBA / 50 Hz STA2500 / 330 2550 18,5 / 21,3 / 460 / 580 / 830 /1080... -
Seite 4: Sicherheitshinweise
• Berührungsschutz für sich bewegende Teile 3 Sicherheitshinweise (z. B. Kupplungen) darf bei sich in Betrieb befind- Die in dieser Betriebsanleitung aufgeführten Sicher- heitshinweise, die bestehenden nationalen Vor- licher Maschine nicht entfernt werden. schriften zur Unfallverhütung sowie eventuelle in- • Leckagen (z. B. der Wellendichtung) gefährlicher terne Arbeits-, Betriebs- und Sicherheitsvorschriften Fördergüter (z. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss 5 Einbau und Anschluss Mechanischer Einbau Während der Montage bzw. Demontage müssen die Pumpen gegen Kippen gesichert werden, z. B. mit der Hilfe von Halteseilen. Alle Arbeiten dürfen nur von qualifiziertem Fach- Pumpen müssen sicher befestigt werden. Rohrlei- personal an der stillstehenden Pumpe in freige- tungen, Behälter und Pumpen müssen spannungs- schalteten und gegen Wiedereinschalten gesi-... -
Seite 6: Inbetriebnahme / Außerbetriebnahme
6 Inbetriebnahme / Außerbetriebnahme ACHTUNG Die SFL Pumpen sollen im Dauerbetrieb betrie- Inbetriebnahme ben werden, kein Taktbetrieb! ACHTUNG Taktbetrieb verursacht höheren Verschleiß durch die Rückströmung von Späne und zusätz- Nach dem elektrischen Anschluss den Klemmen- licher Lagerbelastung. kasten schließen, den Motor kurz (max. 30 s) ein- Die Pumpen sollen 1-2 min vor Abschalten Me- schalten und die Drehrichtung z. -
Seite 7: Störungen, Ursachen Und Beseitigung
9 Störungen, Ursachen und Beseitigung Störungen Ursachen Beseitigung Motor läuft nicht an, kein Laufge- Unterbrechung in mindestens zwei Unterbrechung an Sicherungen, räusch Leitungen der Stromversorgung Klemmen bzw. Zuleitung beseiti- gen. Motorschutzschalter hat ausgelöst Motorschutzschalter überprüfen Motor läuft nicht an, Brummge- Unterbrechung in einer Leitung der Wie oben räusch... -
Seite 8: Ersatzteile
10 Ersatzteile 10.1 Ersatzteilliste für die Brinkmann Tauch- pumpen der Reihen STA/SAL2500, SGL2200, SFL2350 Pos Benennung Motor Lagergehäuse Scheibenfeder DIN 6888 Lagerwelle Kugellager DIN 628 Zyl. Schraube DIN 912 Lagerdeckel Kupplung 10 Nilos Ring 11 Gewindestift DIN 705 12 Wellenmutter 13 Distanzhülse... -
Seite 9: Montage Der Steckwelle Und Der Verlängerungswelle
10.2 Hinweise zur Ersatzteilbestellung 11.2 Montage der Steckwelle und der Verlänge- Ersatzteile, vom Werk lieferbar. rungswelle Normteile sind nach Muster im freien Handel zu be- ACHTUNG ziehen. Die Bestellung von Ersatzteilen sollte folgendes be- Kontaktflächen von Steckwelle (2) innen und Mo- inhalten: torwelle (3) reinigen. -
Seite 10: Eg-Konformitätserklärung
EC declaration of conformity / Déclaration de conformité CE / Declaración de conformidad CE Hersteller / Manufacturer / Constructeur / Fabricante Brinkmann Pumpen, K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2, D-58791 Werdohl Produktbezeichnung / Product name / Désignation du produit / Designación del producto Tauchpumpen / Immersion pumps / Pompes plongeantes / Bombas de inmersión...
