BD8085

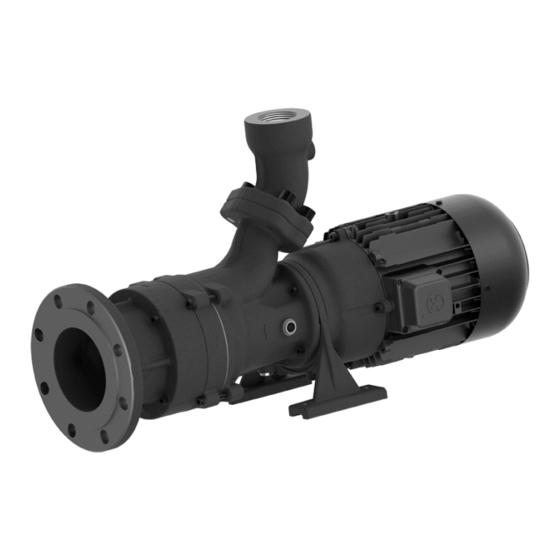

BRINKMANN-Cutterpumpen in Blockbauform
SBC1520...1820
Brinkmann Pumpen
K. H. Brinkmann GmbH & Co. KG
Friedrichstraße 2
D-58791 Werdohl
Tel.: +49-2392 / 5006-0
Fax.: +49-2392 / 5006-180
Änderungen vorbehalten.
© Brinkmann Pumpen
Originalbetriebsanleitung
Ausgabe 10/2019
www.brinkmannpumps.de
sales@brinkmannpumps.de
Best.-Nr.: BD8085 DEUTSCH
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brinkmann SBC1520
Inhaltszusammenfassung für Brinkmann SBC1520

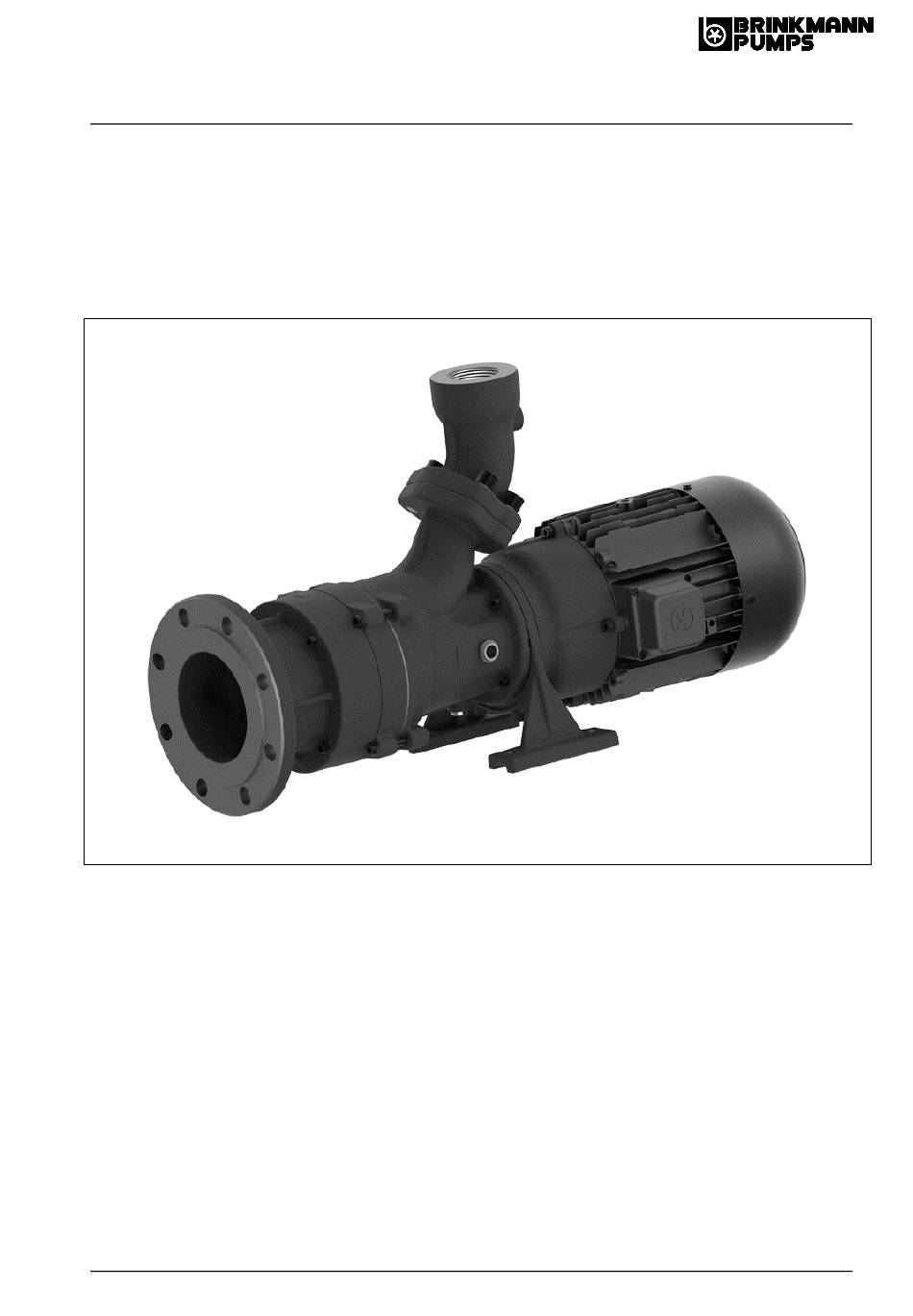

- Seite 1 BD8085 Originalbetriebsanleitung BRINKMANN-Cutterpumpen in Blockbauform SBC1520...1820 Brinkmann Pumpen K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2 D-58791 Werdohl Tel.: +49-2392 / 5006-0 www.brinkmannpumps.de Fax.: +49-2392 / 5006-180 sales@brinkmannpumps.de Änderungen vorbehalten. Best.-Nr.: BD8085 DEUTSCH © Brinkmann Pumpen Ausgabe 10/2019...
-
Seite 2: Inhaltsverzeichnis
Hinweise, die bei Aufstellung, Betrieb und In- standhaltung der Pumpe zu beachten sind. Daher Maschine ist diese Betriebsanleitung unbedingt vor Monta- Die Cutterpumpen der Reihen SBC1520...1820 ge und Inbetriebnahme vom Monteur sowie dem sind einstufige Kreiselpumpen in kompakter zuständigen Fachpersonal / Betreiber zu lesen Block-Bauform, bei denen die Laufräder auf der... -
Seite 3: Technische Daten
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 Einsatzgrenzen Tabelle 1 Type Kühlemulsionen, Kühl- und Fördermedien Schneidöle auf Anfrage WARNUNG ≥ 150 °C Feuer- und Explosionsgefahr! Flammpunkt des Pumpe darf nicht in explosionsgefährdeten Fördermediums Bereichen betrieben werden. Aluminium Spanmaterial Gewichtsanteil: max. 1,5 % Späneknäuel bis Spangeometrie max. -
Seite 4: Sicherheitshinweise
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 Sicherheitshinweise für den 3 Sicherheitshinweise Die in dieser Betriebsanleitung aufgeführten Betreiber / Bediener Sicherheitshinweise, die bestehenden nationalen – Führen heiße oder kalte Maschinenteile zu Vorschriften zur Unfallverhütung sowie eventuelle Gefahren, müssen diese Teile bauseitig ge- interne Arbeits-, Betriebs- und Sicherheitsvor- gen Berührungen gesichert sein. -
Seite 5: Markierungen An Der Pumpe - Direkt An Der Pumpe Angebrachte Hinweise
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 5 Einbau und Anschluss Markierungen an der Pumpe – Direkt an der Pumpe angebrachte Hinweise Mechanischer Einbau wie z. B. • Drehrichtungspfeil • Kennzeichen für Fluidanschlüsse WARNUNG Klemm- und Quetschgefahr beim Einbau müssen unbedingt beachtet und in vollständig der Pumpe! lesbarem Zustand gehalten werden. -
Seite 6: Elektrischer Anschluss
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 – Es sollten Rohrbögen verlegt werden (keine Elektrischer Anschluss Winkelstücke). – Die zu installierenden Rohrleitungen müssen für die auftretenden hydraulischen Drücke ge- WARNUNG eignet sein. Gefahr durch elektrische Spannung! – Die Fußposition und Druckstutzenlage ist in Alle Arbeiten dürfen nur von qualifiziertem... -
Seite 7: Inbetriebnahme / Außerbetriebnahme
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 Verschaltungsbild (Beispiel) 7 Betrieb Dreieckschaltung WARNUNG 3 x 400 V, 50 Hz Verletzungsgefahr durch unkontrolliertes bzw. 380-415 V, 50 Hz Anlaufen der Pumpe oder fehlende Ab- schalteinrichtung Unbeabsichtigtes Anlaufen der Pumpe oder Abbildung 2 eine fehlende Abschalteinrichtung können zu Verletzungen führen, z. -
Seite 8: Wartung / Instandhaltung
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 8 Wartung / Instandhaltung WARNUNG Feuer- und Explosionsgefahr! VORSICHT Entstehung eines Zündfunkens bei Vorhan- denseins eines zündfähigen Aerosols kann zu Verbrennungsgefahr! – Es ist sicherzustellen, dass vor Beginn der Feuer- und Explosionsgefahr führen. Wartungs- und Montagearbeiten die Pum- Der Füllstand muss beim Fördern von Kühl-... -
Seite 9: Störungen, Ursachen Und Beseitigung
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 9 Störungen, Ursachen und Beseitigung Störungen Ursachen Beseitigung Motor läuft nicht an, kein Lauf- Unterbrechung in mindestens zwei Unterbrechung an Sicherungen, geräusch Leitungen der Stromversorgung Klemmen bzw. Zuleitung beseitigen. Motorschutzschalter hat ausgelöst Motorschutzschalter überprüfen Motor läuft nicht an, Brumm-... -
Seite 10: Ersatzteile
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 10 Ersatzteile Ersatzteilliste für die Brinkmann 10.1 der Reihen SBC1520...1820 Cutterpumpen in Blockform Abbildung 4 Pos Benennung Pos Benennung Stator mit Klemmenbrett 50 Pumpenkörper Motorflansch 51 Saugdeckel Lagerschild 52 Anschlussdeckel Klemmenkastendeckel 53 Scheibenfeder DIN 6888 4.1 Klemmenkastenrahmen 54 Zyl. -
Seite 11: Reparaturanleitung / Auswechseln Von
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 – Sicherungsring (25) und Passscheibe (22) Hinweise zur Ersatzteilbestel- 10.2 entfernen. lung – Rotierende Gleitringdichtungseinheit (24b- Ersatzteile, vom Werk lieferbar. 24e) entnehmen. Normteile sind nach Muster im freien Handel zu – Zylinderschrauben (31) lösen und Pumpen- beziehen. -
Seite 12: Demontage Der Steckwelle
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 Demontage der Steckwelle 11.2 Montage der Steckwelle 11.3 WARNUNG Klemm- und Quetschgefahr beim Ein- und Ausbau der Pumpe. – Pumpe mit geeignetem Hebezeug si- 1 = Schrumpfscheibe chern. 2 = Steckwelle 3 = Motorwelle ACHTUNG Abbildung 6 –... -
Seite 13: Entsorgung
BRINKMANN-Cutterpumpen in Blockbauform SBC1520…1820 ACHTUNG Für die Montage der Pumpe und Einstellung des Schneidwerkes werden Montagehilfen und ausführliche Beschreibungen benötigt! – Die benötigten Dokumente beim Herstel- ler anfordern. – Anzugsdrehmomente für Schraubenver- bindungen beachten! Anziehdrehmomente für Schraubenverbindungen Gewinde- 12.9 10.0... -
Seite 14: Eg-Konformitätserklärung
EC declaration of conformity / Déclaration de conformité CE / Declaración de conformidad CE Hersteller / Manufacturer / Constructeur / Fabricante Brinkmann Pumpen, K. H. Brinkmann GmbH & Co. KG Friedrichstraße 2, D-58791 Werdohl Produktbezeichnung / Product name / Désignation du produit / Designación del producto...
