Danfoss GBS Serie Installationsanleitung

Installationsanleitung
Ersatzteile
GBC-Servicesatz (nur für R744-Anwendungen)
Wählen Sie je nach Ventilgröße
1
einen geeigneten Servicesatz aus.
Ventilgröße
GBC 6s –GBC 22s
GBC 28s – GBC 35s
GBC 42s –GBC 79s
Dieser Servicesatz ist nur für
alte Kugelabsperrventiltypen
(009Gxxxx) geeignet!
Falls Sie weitere Informationen
benötigen, wenden Sie sich an
Danfoss.
4

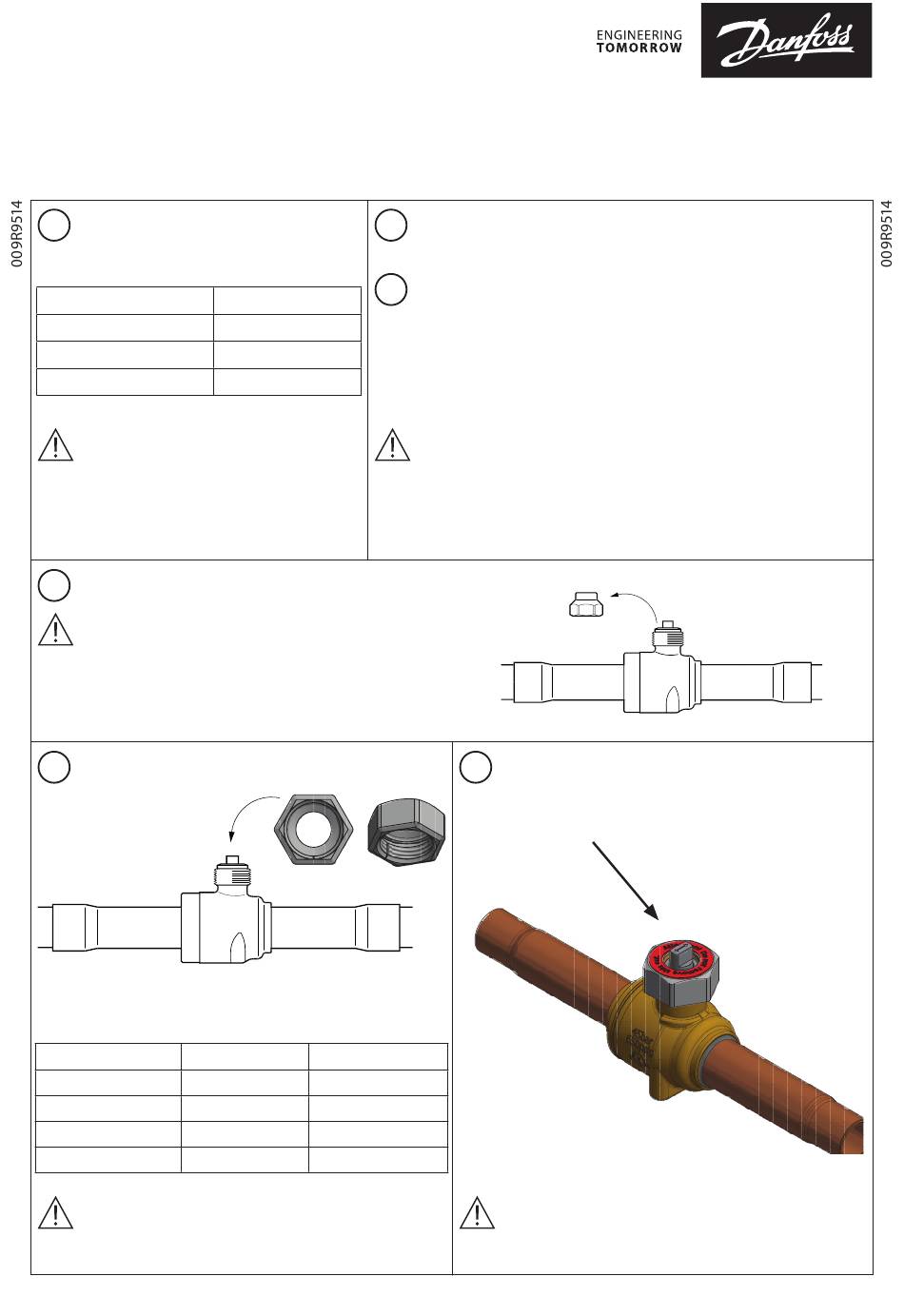

Entfernen Sie die Originalkappe vom Ventil.
Falls das Gewinde oder der angeflanschte
Bereich des GBC-Gehäuses beschädigt ist,
darf der Servicesatz nicht verwendet werden.
Das GBC-Ventil muss dann durch ein neues
Ventil ersetzt werden.
5
Danfoss
9G221.10
Ziehen Sie den Servicesatz mit einem geeigneten
Drehmoment fest.
Ventilgröße Min. – Max. [Nm] Min. – Max. [ft-lbs]
GBC 6s – GBC 16s
GBC 18s – GBC 22s
GBC 28s – GBC 35s
GBC 42s – GBC 79s
Verwenden Sie zum Festziehen des
Servicesatzes einen Drehmomentschlüssel.
© Danfoss | DCS (ms) | 2019.06
2
3
Bestell-Nr.
009G8012
009G8014
009G8016
10 – 15 7.4 – 11.1
15 – 25 11.1 – 18.4
25 – 35 18.4 – 25.8
35 – 40 25.8 – 29.5
Ermitteln Sie das Kugelventil, das mithilfe des
Servicesatzes nachgerüstet werden soll.
Senken Sie den Druck im Anlagenabschnitt, in dem sich
das Kugelventil bendet, auf den niedrigsten zulässigen
Wert. Der Druck wird über den Sicherheitsschalter für
den Niederdruck bestimmt.
Falls das Senken des Drucks im Anlagenabschnitt nicht
möglich ist, wenden Sie sich für weitere Anweisungen
bitte an Danfoss.
Der Servicesatz sollte nur von qualifizierten und
entsprechend geschulten Servicetechnikern eingebaut
werden.
Lesen Sie vor dem Fortsetzen der Nachrüstarbeiten die
zusätzlichen Sicherheitshinweise auf der Rückseite der
Anleitung sorgfältig durch.
6
Endansicht
Önen bzw. schließen Sie das Ventil mit
einem geeigneten Schraubenschlüssel
Entfernen Sie unter keinen Umständen den
Servicesatz, nachdem der Installationsvorgang
abgeschlossen ist.
Danfoss
9G222.10
AN213986438389de-000601 | 1
