Dedicated Micros Dennard 2025 Installationshandbuch
Infra-red led illuminator
Inhaltszusammenfassung für Dedicated Micros Dennard 2025

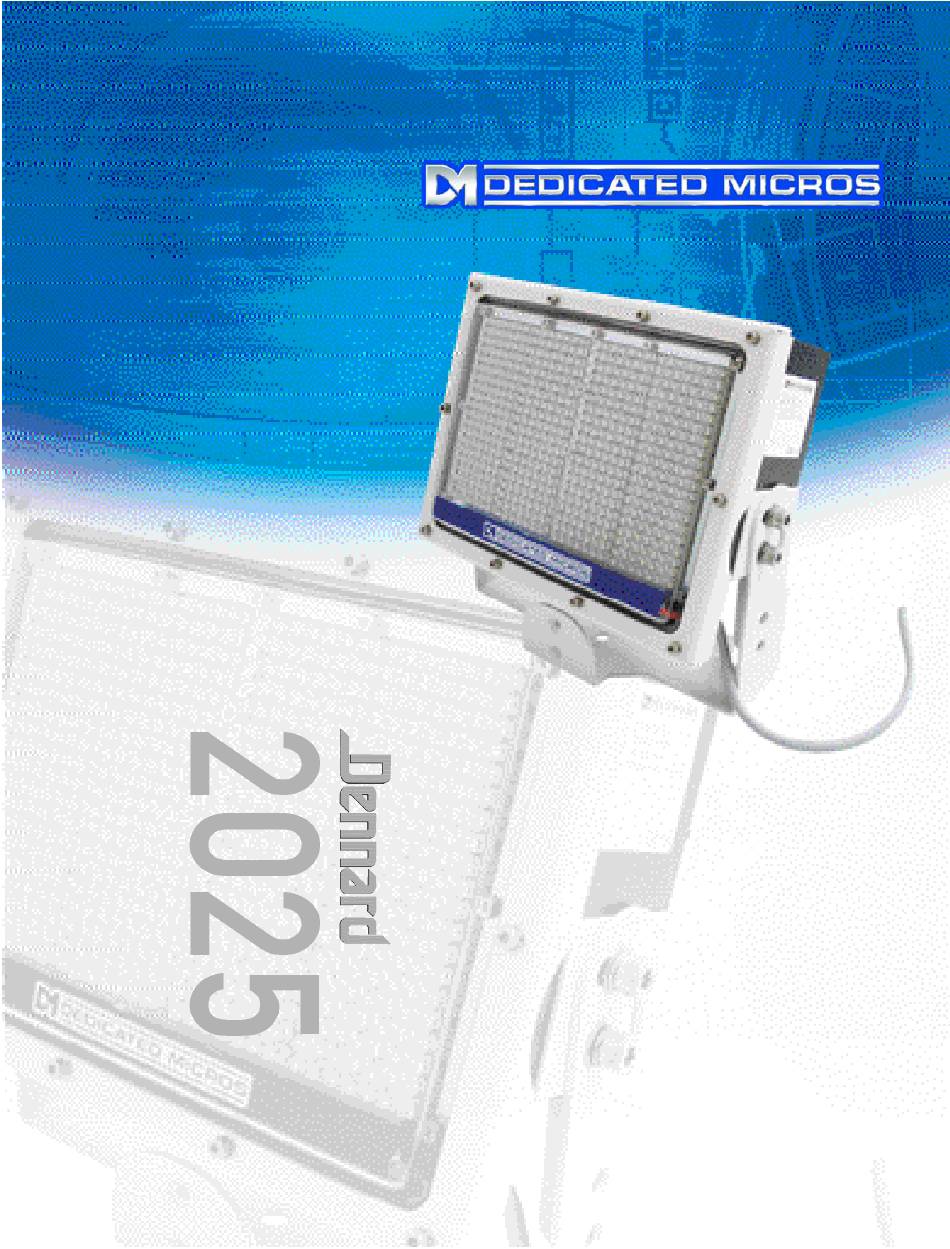

- Seite 1 www.dedicatedmicros.com INSTALLATION MANUAL MANUEL D’INSTALLATION MANUALE D'INSTALLAZIONE INSTALLATIONSHANDBUCH MANUAL DE INSTALACIÓN...
- Seite 20 Notes...
- Seite 21 FRENCH FRANÇAIS...
- Seite 39 Note...
- Seite 40 Note...
- Seite 41 GERMAN DEUTSCH...
-
Seite 42: Einleitung
1. Einleitung Herzlichen Glückwunsch zur Wahl des Dennard 2025 IR-LED-IIluminators. Diese Produktpalette wurde als leistungsstarke und und langlebige Lichtquelle für Kameras entwickelt, deren Spektralempfindlichkeit sich auf den Infrarotbereich erstreckt. Bei ordnungsgemäßer Verwendung bietet dieses Produkt Ihnen über 5 Jahre wartungsfreien Betrieb. -
Seite 43: Inhaltsverzeichnis
2. Inhaltsverzeichnis Einleitung Inhaltsverzeichnis Skizze der Dennard 2025 Im Lieferumfang enthaltene Komponenten Allgemeine Sicherheitshinweise Montage des Illuminators Befestigung an einem Schwenk- und Neigekopf der Serie 2000 Wandbefestigung Befestigung der Steuerung Leitungsanschlüsse Konfiguration Leistungseinstellungen Steuerungseinstellungen Verwendung der Fotozelle Fernschaltereingänge Anpassen des Beleuchtungswinkels Wartung &... -
Seite 44: Skizze Der Dennard 2025
3. Skizze der Dennard 2025 200mm 117mm LED-Illuminator 184mm 208mm Abbildung 1 - Allgemeine Abmessungen 2025 Installationshandbuch Seite. 62... -
Seite 45: Im Lieferumfang Enthaltene Komponenten
Entnehmen Sie den Illuminator vor der Installation bitte aus der Verpackung und vergewissern Sie sich, dass alle nachfolgend aufgeführten Artikel vorhanden sind. 1 x Dennard 2025 IR-LED-Illuminator 1 x Dennard 2025 dediziertes Netzteil 1 x Dennard 2025 Wandhalterung 1 x Zubehörsatz bestehend aus: 1 x 6 mm Inbusschlüssel... -
Seite 46: Allgemeine Sicherheitshinweise
5. Allgemeine Sicherheitshinweise Dieses Gerät der Serie Dennard 2025 sollte nur von qualifizierten Fachkräften installiert werden. Die endgültige Installation muss unter Einhaltung aller nationalen Verkabelungsvorschriften erfolgen. Der Trennschalter muss die Anforderungen der IEC 60947 erfüllen. WARNUNG: Lesen Sie diese Anweisungen vor Installation und Inbetriebnahme. -
Seite 47: Befestigung An Einem Schwenk- Und Neigekopf Der Serie 2000
Abbildungen 2 & 3 zeigen typischen Positionen für Infrarot-Illuminatoren, die an einem ferngesteuerten Schwenk- und Neigekopf des Typs 2000 befestigt sind. Befestigen Sie den Dennard 2025 Illuminator mithilfe der M10 Schrauben, die im Lieferumfang enthalten sind. Aufgrund seines Gewichstes sollte dieser Illuminator nicht mithilfe der optionalen Seitenbefestigungsplatte am Schwenk- und Neigekopf montiert werden. - Seite 48 Abbildung 2 - Konfiguration mit zwei Illuminatoren an einem Dennard 2000 Schwenk- und Neigekopf Abbildung 3 - Befestigungsdetails Abbildung 4 - Befestigung des Illuminators an einer Wand unter Einsatz einer Wandhalterung 2025 Installationshandbuch Seite. 66...
- Seite 49 Abbildung 5 - Entfernen der Verschlussstopfen Abbildung 6 - Anbringen der Befestigungsschrauben und Unterlegscheiben 2025 Installationshandbuch Seite. 67...
-
Seite 50: Leitungsanschlüsse
10. Leitungsanschlüsse Die elektrischen Anschlüsse an den Dennard 2025 Illuminator erfolgen über Klemmenblöcke im Netzgerät. Für Zugang zu den Anschlüssen lösen Sie die 4 Schrauben der Netzgerätabdeckung und entfernen Sie die obere Abdeckung. WARNUNG: Achten Sie darauf, dass die Stromzufuhr isoliert ist, solange die Abdeckung des Netzgerätes abgehoben ist. - Seite 51 Das Gerät wird mit einer Fotozelle geliefert, die so angeschlossen und konfiguriert ist, dass die Lampe sich einschaltet, wenn die Beleuchtungsstärke unter 25 Lux abfällt. Möchten Sie die Lampe ständig betreiben oder eine andere Schaltquelle verwenden, so lesen Sie bitte den Abschnitt “Fernschaltereingänge”.
-
Seite 52: Konfiguration
ANSCHLUSS AN VERKABELUNG DES KUNDEN ANSCHLUSS AN 2025 NETZGERÄT BRAUN - 6 mm ABISOLIEREN UND P H A S E FÜR KLEMMENBLOCK BRAUN - 4-6 mm DURCHMESSER V O R B E R E I T E N P H A S E S C H U T Z M A N T E L GRÜN/GELB - E R D E... -
Seite 53: Steuerungseinstellungen
12. Steuerungseinstellungen Der Illuminator der Serie 2025 kann über einen der drei 12 V Schaltereingänge geschaltet werden. Das Gerät ist werkseitig für die Verwendung der Fotozelle konfiguriert, die die Lampe bei eine Beleuchtungsstärke unter 25 Lux einschaltet. Verwendung der Fotozelle Das Gerät ist im Auslieferungszustand für die Verwendung einer Fotozelle konfiguriert, die sich im Netzgerät befindet. - Seite 54 Werksein- Beschreibung AUS= stellung SIEHE TABELLE DER LEISTUNGSEINSTELLUNGEN LEISTUNGSSTEUERUNG UNBELEGT STEUERUNGSEINGÄNGE IMMER EINGESCHALTET AKTIVIEREN CTRL I/P 1 AKTIVIEREN EINGANG AKTIVIERT EINGANG DEAKTIVIERT (FOTOZELLE) CTRL I/P 1 TYP GESCHLOSSENER GEÖFFNETER (FOTOZELLE) SCHALTEREINGANG = SCHALTEREINGANG = ARRAY AN ARRAY AN CTRL I/P 2 AKTIVIEREN EINGANG AKTIVIERT EINGANG DEAKTIVIERT CTRL I/P 2 TYP...
-
Seite 55: Anpassen Des Beleuchtungswinkels
13. Anpassen des Beleuchtungswinkels Wenn Sie die Anschlüsse vorgenommen und den Illuminator eingeschaltet haben, müssen Sie den Beleuchtungswinkel für die bestmögliche Leistung einstellen. • Betrachten Sie die Fläche, die Sie beleuchten möchten, über eine Kamera und einen Monitor. • Wenn Sie eine Wandhalterung verwenden, lockern Sie die Schraube an der Halterung und bewegen Sie den Illuminator, sodass er auf den Bereich zeigt, den Sie sehen möchten. -
Seite 56: Wartung & Instandhaltung
14. Wartung & Instandhaltung Das einzige Teil dieses Illuminators, das gewartet werden kann, ist die Vorderscheibe. Diese sollte nur von Fachkräften gewartet werden. Alle anderen Teile können nicht gewartet werden. Die einzigen Teile im Netzgerät, die gewartet werden können, sind die Sicherungen. Netzeingangssicherung: Diese wird auf dem Schild im Inneren des Netzgerätes mit F1 bezeichnet, Es handelt sich um eine zeitverzögerte (träge) Sicherung mit einer Bemessung von 2 A, 250 V und einer hohen Ausschaltleistung. -
Seite 57: Ersatzteile Und Zubehör
15. Ersatzteile und Zubehör Art.Nr. Beschreibung 95083 Ersatz-Netzgerät 95084 Ersatz-Illuminator 850 nm/30 Grad Winkel 94032 Fotozellenerweiterungssatz - ermöglicht die Anbringung der Fotozelle in einiger Entfernung vom Netzgerät. 95086 Ersatzfenster 95087 Ersatz-Fotozelle 16. Fehlersuche WARNUNG: Trennen Sie die Netzstromzufuhr, bevor Sie die Abdeckung entfernen. WARNUNG: Wenn dieses Gerät Anzeichen von Schäden oder Funktionsstörungen aufweist, trennen Sie es sofort vom Stromnetz und nehmen Sie Kontakt mit Dennard LTD. -
Seite 58: Technische Details
17. Technische Details Eingangsspannung : 100-240 V~ 50-60 Hz Eingangsleistung : 120 W Netzeingangssicherung : 2 A, zeitverzögert, hohe Ausschaltleistung. Illuminator-Eingangssicherung : 10 A, zeitverzögert, hohe Ausschaltleistung. IP-Schutzklasse : B.S. EN 60529, IP 66 Andere Zulassungen: EN 61000-6-3 EMV Fachgrundnormen - Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. - Seite 59 Notizen...
- Seite 60 Notizen...
- Seite 61 ITALIAN ITALIANO...
- Seite 79 Nota...
- Seite 80 Nota...
- Seite 81 SPANISH ESPAÑOL...
- Seite 99 Nota...
- Seite 100 Nota...
