MONTAGE INSTRUKTION

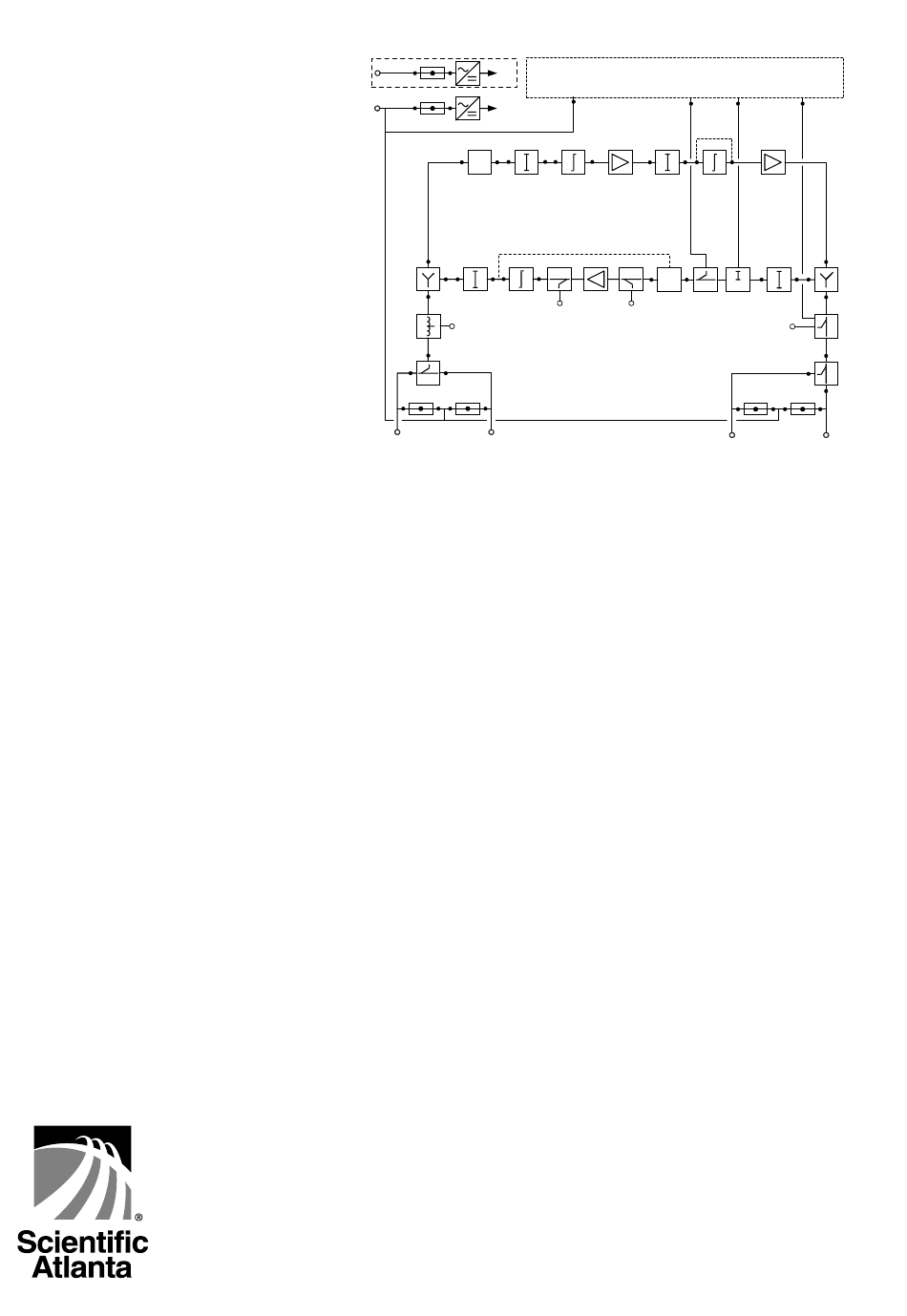

Abb. 2 Blockschaltdiagramm
des 93211 Signalwegs
(HF und Stromweg)
Interstage Dämpfungsglied
Die Verstärkung kann mit einem zwischen-
stuflichen Dämpfungsglied (2, 4 oder 6 dB)
angepasst werden um ein Einwirken auf
die Systemwerte zu minimieren.
Rückweg
Bei aktivem Rückweg wird ein Entzerrer
des Typs 74140-xx im Einsteckfeld des
Rückwegentzerrers platziert.
Bei passivem Rückweg wird ein Link 74069
im Einsteckfeld platziert. Der Rückwegentzerrer
und die Rückwegmesspunkte lassen sich aber
dann nicht verwenden.
Ausgangsentzerrer und Dämpfungsglied 3-pol
Wird eine Dämpfung gewünscht, ist 77140-xx (0-
18dB in 1dB Schritten) zu verwenden und 77140-
xx (0-15dB in 1 dB Schritten) wird verwendet um
Entzerrung am Ausgang zu wählen.
Wird der Rückweg nicht für Übertragungen ge-
nutzt, wird der Dämpfungsregler Typ 77140-75
in das Einsteckfeld für Ausgangsdämpfung des
Rückwegs eingesetzt.
Eingangsdämpfungsglied 3-pol
Für den Einsatz zusätzlicher Dämpfung im
Rückweg wird der Dämpfungsregler Typ 77140-
xx (0-20 dB in 1 dB Schritten) in das Einsteckfeld
eingesetzt. Wird keine Dämpfung gewünscht,
wird 77140-00 eingesetzt und zum Abschluss des
Rückwegs wird 77140-75 eingesetzt (nur erfor-
derlich bei montierten Diplexfiltern).
Compact Transponder Typ 91051
Mit diesem Transponder lässt sich der Verstär-
kerausgangspegel, die Temperatur und die
Stromversorgung überwachen. Ferner lässt sich
der eingebaute Rückwegschalter steuern.
Zubehör
F-Testadapter
Sicherung 2 AT
Danemark: Scientific-Atlanta Arcodan A/S, Augustenborg Landevej 7, DK-6400 Sønderborg; Tel. +45 73 12 21 50; Fax +45 74 42 39 07
Deutschland: Scientific-Atlanta Central Europe GmbH, Westerbachstrasse 28, D-61476 Kronberg; Tel. +49 6173 928-0; Fax +49 6173 928-150
Poland: Scientific-Atlanta Eastern Europe Sp. z o.o., ul. Krupnicza 6/8, PL-50-075 Wroclaw; Tel. +48 71 341 75 62; Fax +48 71 343 96 31
Spanien: Scientific-Atlanta Iberia, S.L. Cardenal Marcelo Espínola, 8 F-1, 28016 Madrid; Tel. +34 91 383 49 20; Fax +34 91 383 49 21
Großbritannien: Scientific-Atlanta Western Europe Ltd. Home Park Estate, Kings Langley, Herts WD4 8LZ, UK; Tel. +44 1923 266 133; Fax. +44 1923 269 018
Hauptsitz: Scientific-Atlanta, Inc. One Technology Parkway, South, Norcross, Georgia 30092-2967 USA; Tel. +1-770-903-5000; Fax +1-770-903-4617
Kanada: Scientific-Atlanta Canada Inc. 7725 Lougheed Highway Burnaby, BC V5A 4V8; Tel. +1-604-420-5322; Fax +1-604-420-5941
Australien: Scientific-Atlanta Pty. Ltd. Unit 2, 2 Aquatic Drive Frenchs Forrest, NSW 2086, Australia; Tel. +61-2-9452-3388; Fax +61-2-9451-4432
Singapur: Scientific-Atlanta (S) Pte. Ltd, 1 Claymore Drive, # 08-11 Orchard Towers, Singapore 229594; Tel. +65-733-4314; Fax +65-733-2706
Brasilien: Scientific-Atlanta Rua do Rócio 220, Conj. 61 Cep 04552-904 São Paulo - SP; Tel. +55-11-820-9154; Fax +55-11-820-2514
Argentinien: Scientific-Atlanta S.A, 25 de Mayo 923, Piso 7A, Buenos Aires, Argentina 1002; Tel. +54-1-325-2800; Fax +54-1-325-5900
DE-2
230 V AC
D C
AC or DC in
D C
0-18 dB
0-18 dB
0-15 dB
-20dB
T P
IN
O U T
Stromversorgung
Stromversorgung 115 V AC oder 230 V AC
Der Verstärker ist ab Werk mit Netzkabel und Net-
zstecker montiert. Es ist gesetzlich nicht erlaubt
Änderungen vorzunehmen. Das Netzteil ist dop-
pelt isoliert und versorgt nur diesen einen Ver-
stärker. Leuchtet die DC Spannungsanzeige im
Schalt-netzteil, erhält der Verstärker die korrek-
te DC Spannung vom Netzteil.
Fernspeisung 24-65 V AC (oder 35-90 V AC)
Der Verstärker wird entweder über das Koaxial-
kabel (max. 7 A) oder direkt am AC Eingang (max.
10A) mit 24-65 V AC versorgt. Die Anschlüsse
sind bei Lieferung mit Isolationssicherungen aus-
gestattet.
Permanente Überschreitung des max. Fernspeise-stro-
mes kann zu Beschädigungen führen.
Unterspannungsschalter
Für alle fernversorgten Netzteile gibt es einen Un-
terspannungsschalter Typ 75018. Dieser Schalter
schaltet das Netzteil aus, sobald die Spannung
unter den Nennwert abfällt. Dies trägt dazu bei,
dass keine Schäden im Netz aufgrund des er-
höhten Stromverbrauchs entstehen.
Sicherung 3,15 AT
A71004
Sicherung 10 AT
A38024
Gedrückt in Dänemark
Compact Transponder 91051
DC/AC detect
TX
0-18 dB
0/3/6/9 dB
0/2/4/6 dB
-20dB
Active/
Passive
-20dB
-20dB
T P
T P
RX
0/6/OFF
-33dB
∞
0/6/
0-18 dB
-20dB
T P
O U T 2
O U T 1
A38010
A38016
