Scientific Atlanta 93140 Serie Installationsanleitung

Installation Instructions
Reverse Amplifier 93140
Application
The reverse amplifiers of the 93140-xxx series ha-
ve one input and are designed for application
with the Scientific-Atlanta Arcodan Compact
amplifiers.
Adjustment
1. Connect the measuring equipment where the
return path ends (normally at the Head End,
HE or at a Hub).
2. Start adjustment in the first amplifier nearest
to the HE.
3. Insert the reverse amplifier and any diplex fil-
ters. Connect the test signal to the test point of
the compact amplifier or to the test connector
of 93140 (Fig. 3).
4. Adjust equalizer and attenuator to the reque-
sted output level (Fig. 4).
5. Continue with the procedure through the ca-
scade of other compact amplifiers.
It is always possible to check flat output level at
the measuring point of the reverse amplifier, as
this is placed before the adjustment of equalizer
and attenuator.
Jumper Configuration
The jumpers of the reverse amplifiers are facto-
ry-set according to figure (Fig. 5). For configura-
tion when the 93140 is used with amplifiers with
two active outputs, ask for seperate Application
Note.
Anwendung
Die Rückwegverstärker der Serie 93140-xxx ha-
ben einen Eingang und sind für den Einsatz in
Scientific-Atlanta Arcodan Compact Verstärkern
vorgesehen.
Einpegeln
1. Meßgerät anschließen, wo der Rückweg endet
(am meistens bei der Kopfstelle oder bei einem
Hub).
2. Die Einpegelung fängt am ersten Verstärker in
der Kaskade an.
3. Den Rückwegverstärker und etwaige Diplex
Rückwegfilter einsetzen.Testsignal an den Test-
punkt des Verstärkers oder an die Test-buchse
des 93140 anschließen (Fig. 3).
4. Entzerrer und Dämpfungssteller auf den
gewünschten Ausgangspegel einpegeln (Fig. 4).
5. Den Vorgang in der Kaskade fortsetzen. Even-
tuell kann das Meßgerät weitergerückt werden
und der Meßvorgang am Meßpunkt des nach-
folgenden Rückwegverstärkers erfolgen.
A541003 98.02
G B
0-18dB

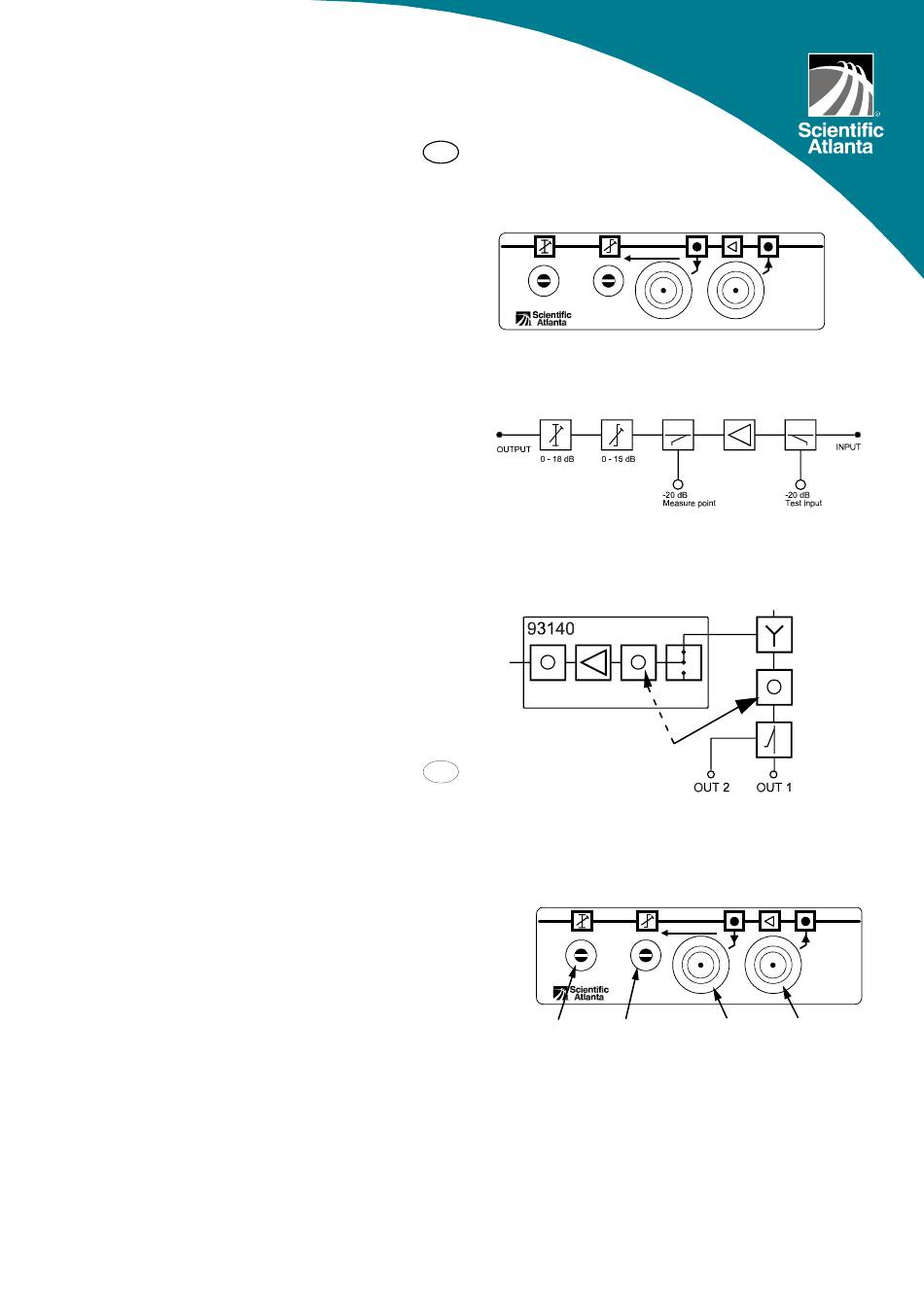

Fig. 2 Block diagram of Reverse Amplifier
Test signal input here:
Testsignal Eingang hier:
D Entré du signal de test:
Testsignal indgang her:
Fig. 3 Test signal to test point input at the compact
amplifier or at the reverse amplifier 93140.
0-18dB
Attenuator Attenuator Attenuator
Attenuator Attenuator
Regler Regler Regler Regler Regler
Réglage de Réglage Réglage de Réglage de Réglage de Réglage de
niveau niveau niveau niveau niveau
Dæmpeled Dæmpeled Dæmpeled
Dæmpeled Dæmpeled
Installing Reverse Amplifier
21dB
5-40MHz
0-15dB
93140-421
-20dB -20dB
Fig. 1 Reverse Amplifier type 93140
21dB
5-40MHz
0-15dB
93140-421
-20dB
Equalizer Equalizer Equalizer Measure point Measure point Measure point
Equalizer Equalizer Measure point Measure point
Entzerrer Entzerrer Entzerrer Entzerrer Entzerrer Meßpunkt Meßpunkt Meßpunkt Meßpunkt Meßpunkt
Réglage Réglage Réglage Réglage Point de Point de Point de Point de Point de
d'égalistation d'égalistation d'égalistation d'égalistation d'égalistation mesure mesure mesure mesure mesure
Tilt Tilt Tilt Målepunkt Målepunkt Målepunkt
Tilt Tilt Målepunkt Målepunkt
Fig. 4 Adjust attenuator and equalizer
-20dB
T T T T T est input est input est input est input
est input
T T T T T est Eingang est Eingang est Eingang est Eingang est Eingang
Entrée de Entrée de Entrée de Entrée de Entrée de
test test test test test
T T T T T est-indgang est-indgang est-indgang est-indgang
est-indgang
