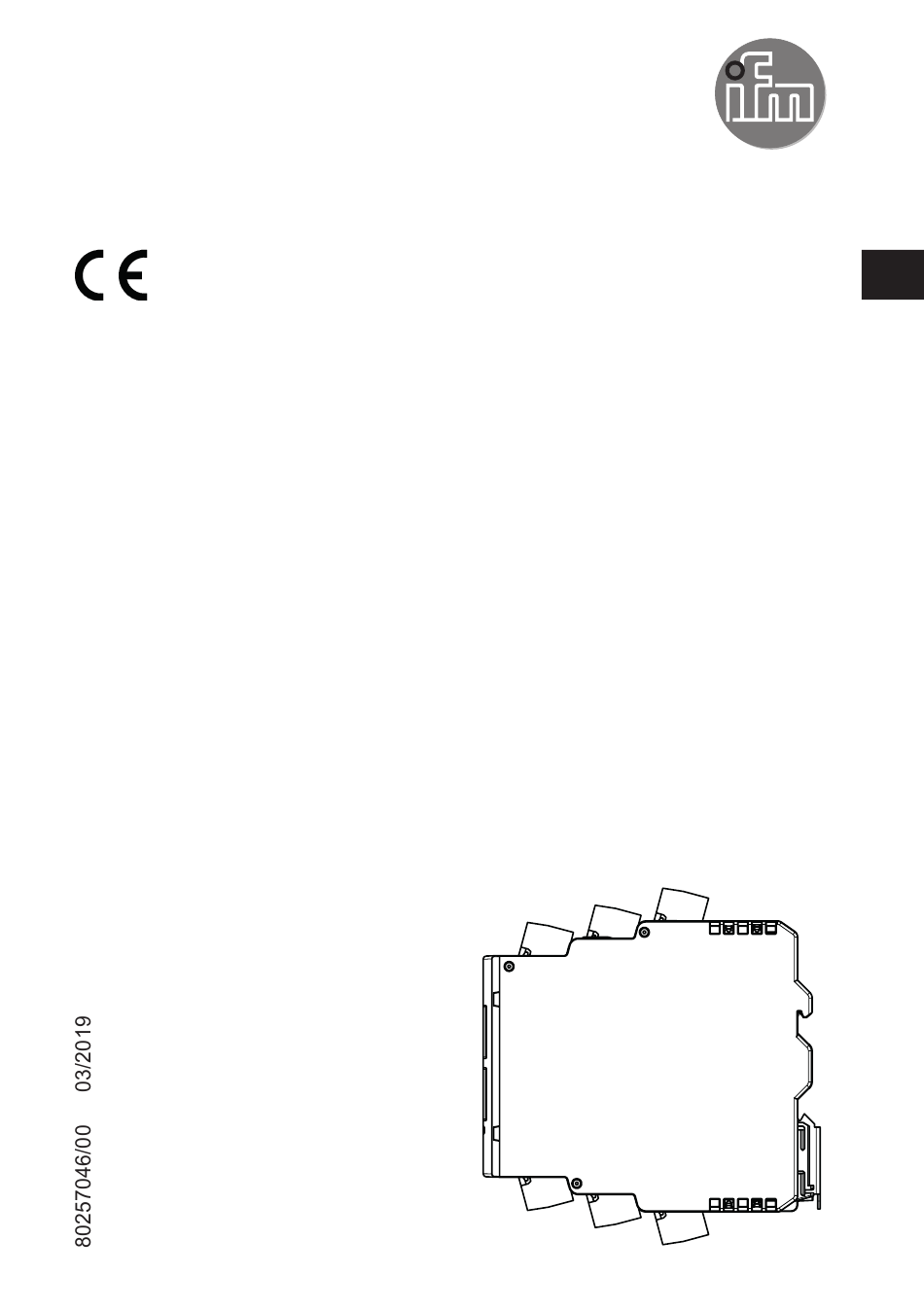

- Seite 1 Gerätehandbuch Diagnoseelektronik mit PROFINET-IO-Schnittstelle für Schwingungssensoren VSE150...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1�1 Zeichenerklärung �... -
Seite 4: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis 2 Sicherheitshinweise ●... -
Seite 5: Dokumentation
● Bei DC-Geräten muss die externe 24 V-Gleichspannung gemäß den Kriterien für sichere Kleinspannung (SELV) erzeugt und zugeführt werden, da diese Spannung ohne weitere Maßnahmen in der Nähe der Bedienelemente und an den Klemmen für die Speisung angeschlossener Sensoren zur Verfügung gestellt wird�... -
Seite 6: 5�1 Firmware
An den dynamischen Eingängen können Beschleunigungssensoren vom Typ VSA, VSP oder Standard-IEPE-Sensoren angeschlossen werden� Verwendung der dynamischen Eingänge – Schwingungsüberwachung – Schwingungsdiagnose – Analyse anderer dynamischer Signale Alternativ können die dynamischen Eingänge auch mit einem analogen Stromsi- gnal (4…20 mA) wie ein Analogeingang verwendet werden� Die Hardwareausgänge können als 2x binär (no/nc) oder als 1x analog (0/4…20 mA) und 1x binär (no/nc) konfiguriert werden�... -
Seite 7: 5�2 Funktionsbeschreibung
5.1 Firmware ► Firmware installieren, um alle Gerätefunktionen nutzen zu können� Firmware und Bediensoftware → Downloadbereich www.ifm.com Eine Beschreibung aller möglichen Parameter der Firmware und deren Bedeutung → Handbuch der PC-Software VES004. 5.2 Funktionsbeschreibung Mit dem Gerät kann – eine Schwingungsüberwachung (Gesamtschwingung nach ISO) –... -
Seite 8: Montage
Über die Ethernet Schnittstelle des Geräts besteht die Möglichkeit der Vernetzung, um Daten (Messwerte, Alarmzustände, …) in anderen Systemen (z�B� SCADA, MES, …) zu visualisieren� Über die PROFINET-IO-Ports erfolgt der Datenaustausch (z�B� Messwerte, Alarm- zustände, Grenzwerte, Drehzahlen, Zählerstände, ���) zwischen der Diagnosee- lektronik und dem PROFINET-Controller (z�B�... -
Seite 9: 6�2 Leitungsführung In Schaltschränken
► Bei der Installation müssen alle Verriegelungen der Steckverbinder (Schrau- ben, Überwurfmuttern) fest angezogen werden, um den bestmöglichen Kontakt der Schirmung mit der Erde zu gewährleisten� Die Verbindung der Erdung oder Schirmung der Leitungen ist vor der ersten Inbetriebnahme auf niederohmigen Durchgang zu prüfen�... -
Seite 10: 7�1 Anschlussbelegung
7.1 Anschlussbelegung Supply L+ (24 V DC ±20 %) Supply L- (GND) Sensor 4 OU 1: switch/analog OU 2: switch IN 1 (0/4...20 mA / pulse) GND 1 Sensor 3 IN 2 (0/4...20 mA / pulse) GND 2 Sensor 1 Sensor 2 Anschlussbelegung der Sensoren 1���4 (S1���S4) gemäß... -
Seite 11: 7�3 Ethernet-Anschluss
Die RJ45-Buchse dient dem Anschluss an das Ethernet� Ethernet-Leitungen sind als Zubehör lieferbar, z�B�: Cross-Over-Leitung 2 m Artikel-Nr� EC2080 Cross-Over-Leitung 5 m Artikel-Nr� E30112 8 PROFINET-IO 8.1 Hersteller- und Geräteinformationen Hersteller Anforderung Parameter Vendor ifm electronic gmbh Vendor ID 0x0136 Gerät Name VSE150 Device ID 0x0B00 Order ID VSE150... -
Seite 12: 8�3 Profinet-Io-Eigenschaften
8.3 PROFINET-IO-Eigenschaften Anforderung Parameter Bit rate 100 MBit/s Supported Protocols SNMP, LLDP, MRP, DCP, DCE-RPC, PTCP, HTTP DAP Module Ident Number 0x00000200 PNIO Version V2�33 Conformance Class Netload Class Maximum Input Length 1024 Bytes Maximum Output Length 1024 Bytes Maximum Data Length 1024 Bytes Physical Slots 0���64... - Seite 13 Eingang (SPS) Quelle Größe Verwendung Analoge Eingänge (DC) <Name Eingang> Real 4 Bytes Wert des an dem analogen Eingang (IN1, IN2) angeschlossenem Signals Externe Eingänge <Name Eingang> Real 4 Bytes Wert des externen Eingangs (Extern_xx) Objekte Zeitbereich <Name Objekt> Wert Real 4 Bytes Objektwert in SI-Einheit (m/s², m/s)
- Seite 14 Status Byte 1 Byte "(Alarm) Status des Objekts 0: OK 1: Voralarm 2: Hauptalarm 3: Inaktiv 4: Fehler (Beschreibung: siehe Fehler)" Fehler Word 2 Bytes "Fehlercode für Objektstatus Hex0000 : Kein Fehler Hex0001: Interner Fehler Hex0002: Berechnugsfehler Hex0004: Drehzahl außerhalb des Arbeitsbereiches Hex0008 : Drehzahl nicht stabil Hex0010: ungültiger Teachwert...
- Seite 15 Fehler Word 2 Bytes "Fehlercode für Objektstatus Hex0000 : Kein Fehler Hex0001: Interner Fehler Hex0002: Berechnugsfehler Hex0004: Drehzahl außerhalb des Arbeitsbereiches Hex0008 : Drehzahl nicht stabil Hex0010: ungültiger Teachwert Hex0020: ungültiger Referenzwert (1) Hex0040: Ungültiger Referenzwert (2) Hex0100: Durch Signalgewichtung deaktiviert Hex0200: Referenzwert ausserhalb des Arbeitsbereiches...
-
Seite 16: 8�5 Profinet-Io-Funktionen
Byte 1 Byte Selbsttest durchführen (≠ 0) Setze Zeit DInt 4 Bytes "Uhrzeit setzen, immer UTC, Format: - VSE150: U32: 0x00ssmmhh - VSE151: U32: 0x00hhmmss - VSE152: U32: 0x00hhmmss - VSE153: U32: 0x00hhmmss" Zähler-ID einstellen Byte 1 Byte ID (1…32) des Zählers setzen Zählerwert einstellen... -
Seite 17: 8�5�2 Shared Device
I&M-Daten Zugriff / Datentyp Voreinstellungen SOFTWARE_REVISION Lesen / 4 Byte Entspricht der Firmware-Revision des Geräts REVISION_COUNTER Lesen / 2 Byte 0x0001 PROFILE_ID Lesen / 2 Byte 0x0000 PROFILE_SPECIFIC_TYPE Lesen / 2 Byte 0x0000 IM_VERSION Lesen / 2 Byte 0x0101 IM_SUPPORTED Lesen / 2 Byte 0x000E I&M 1... -
Seite 18: 8�5�3 Reset To Factory
8.5.3 Reset to factory Das Gerät unterstützt die Funktion Reset to factory� Diese Funktion ermöglicht das Zurücksetzen (Werkseinstellung) folgender Parameter des PROFINET-IO-Devices durch den PROFINET-IO-Controller� Anforderung Parameter Reset to factory Zurückgesetzte Daten – IP-Adresse – Netzmaske – Gateway – I&M-Daten 8.6 PROFINET-IO-Protokolle 8.6.1 SNMP - Simple Network Management Protokoll Anforderung... -
Seite 19: 8�6�3 Mrp - Media Redundancy Protokoll
8.6.3 MRP - Media Redundancy Protokoll Anforderung Parameter Beschreibung Media Redundancy Protokoll Protokoll für die Realisierung von Medien-Redundanz� Realisiert die Umschaltung bei Ausfall eines Übertragungsmediums� 8.6.4 DCP - Discovery and Configuration Protokoll Anforderung Parameter Beschreibung Discovery and Configuration Protokoll DCP verteilt die Adressen und Namen der einzelnen Teilnehmer in einem PROFINET-IO-System�... -
Seite 20: Auslieferungszustand / Werkseinstellungen
IP-Adresse keine IP-Adresse vergeben Subnetzmaske keine Subnetzmaske vergeben Default Gateway keine Default Gateway vergeben Gerätebezeichnung VSE150 Device ID 0x0B00 MAC Adresse wird im Fertigungsprozess festgelegt 10 Parametrierung Die Parametrierung des Geräts erfolgt ausschließlich über die PC-Software VES004� Alle Parameter der konfigurierten Applikation werden in einem Parame- tersatz gebündelt und an das Gerät übertragen�... -
Seite 21: Firmware-Update
11 Firmware-Update Ein Update der Firmware kann nur über die PC-Software VES004 erfolgen� Es kann immer nur die Firmware für das gesamte Gerät upgedatet werden� 12 Bedien- und Anzeigeelemente LED 1 LED 2 LED 3 LED 4 LED 5 LED 7 LED 6 1: Config: TCP/IP, IP Adresse 192�168�0�1 (Werkseinstellung), Parametrier- und Datenschnittstelle (z�B�... -
Seite 22: Wartung, Entsorgung
LED 5 für System grün leuchtet System OK, Überwachung läuft gelb leuchtet System OK, keine Überwachung aufgrund Parametrierung, Selbsttest oder FFT-Modus grün/gelb blinken im Wechsel Überwachung nicht möglich, fehlerhafter Parametersatz grün/rot blinken im Wechsel Systemfehler, EEPROM defekt, sonstige Zustände Fehler im System, Funktion des Geräts eingeschränkt LED 6 Busfehler (BF) und LED 7 Statusfehler (SF) LED 6 (BF) LED 7 (SF)
