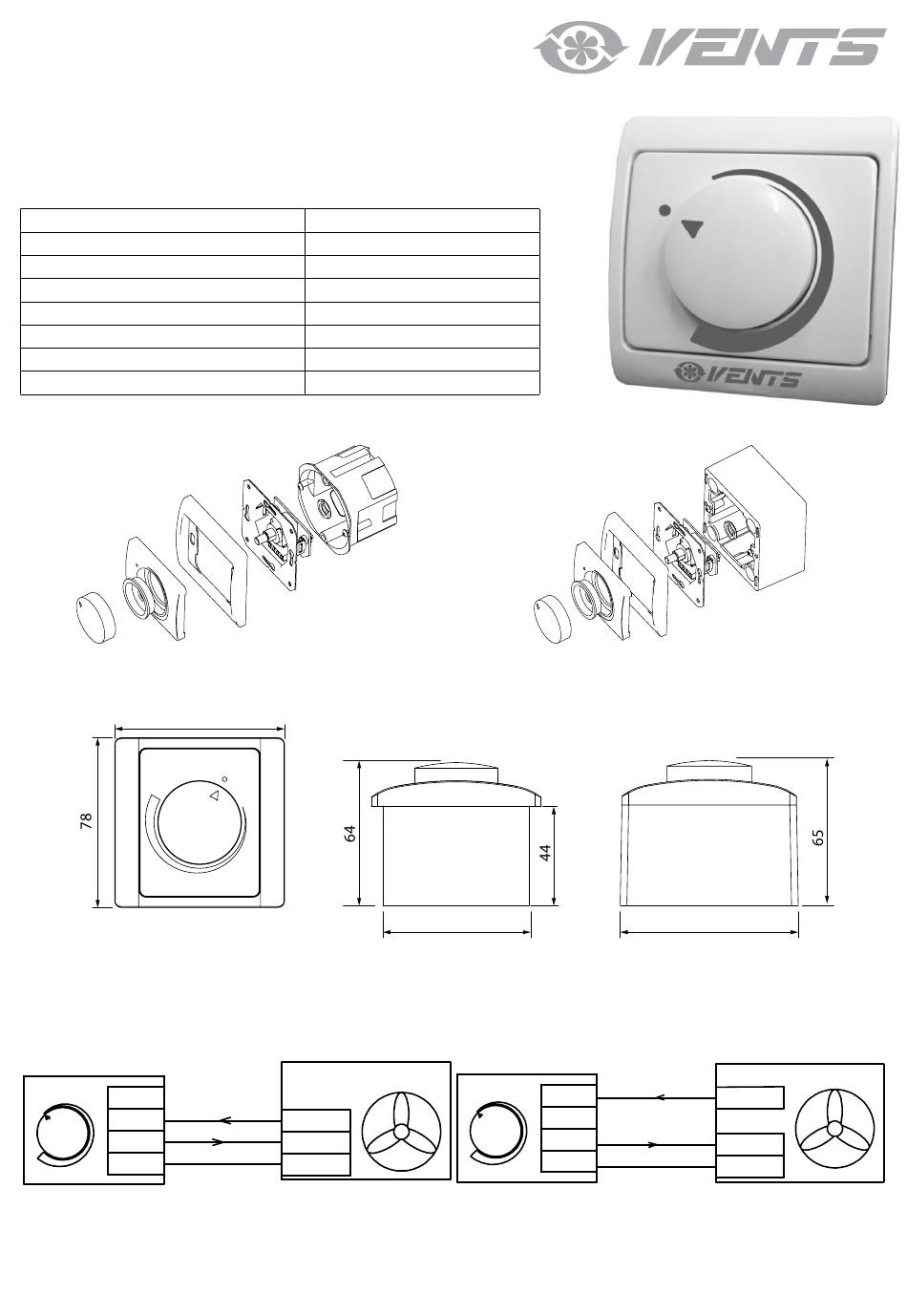

Drehzahlregler R-1/010 (A2)
BESCHREIBUNG
Der Drehzahlregler R1/010 (nachstehend der Drehzahlregler) ist für die stufenlose
Luftdurchsatzregelung in der Lüftungsanlagen bestimmt. Die Luftdurchsatzregelung erfolgt
vom Null bis zum Mindestwert durch Drehen des Regelknopfes.
TECHNISCHE DATEN
Parameter
Versorgungsspannung, V
Ausgang des Steuerungsspannung, V
Kabelquerschnitt, mm
2
Temperaturbereich, °C
Max. Feuchtigkeitsbereich, %
IP an der Seite der Frontabdeckung
Gewicht, g
BAUWEISE DES DREHZAHLREGLERS
Ausführung für UP-Wandmontage
AUßEN- UND ANSCHLUSSMAßE
78
ELEKTRISCHE ANSCHLÜSSE
WARNUNG!
Schalten Sie die Stromversorgung vor allen Arbeiten am Gerät ab. Alle Montage-, Erweiterungs-, Nachbau- und Wartungsarbeiten
dürfen nur von einer autorisierten Fachkraft mit einer gültigen Arbeitszulassung durchgeführt werden! Anschlussschemas für den Drehzahlregler
+48V
+10V
CTR
GND
Anschluss an DC-Stromnetz mit einer Versorgungsspannung von 10 V
Wert
+48 oder +10
0–10
0,5
+1...+35
80
IP40
120
68
Anschlussschemas für den Drehzahlregler
+10V DC
0-10V
GND
1
Ausführung für AP-Wandmontage
+48V
+10V
CTR
GND
Anschluss an DC-Stromnetz mit einer Versorgungsspannung von 48 V
80
+48V DC
0-10V
GND
