Vents R-1/010 Betriebsanleitung

BESTIMMUNGSZWECK
R-1/010 Drehzahlregler, nachstehend der Drehzahlregler, ist für die stufenlose Drehzahlregelung
der Ventilatoren mit elektronisch kommutierten Motoren bestimmt.
TECHNISCHE DATEN
Versorgungsspannung: +48V DC (Eingang +48V)
oder +10V DC (Eingang +10V)
Ausgang Steuerspannung: Uctr = 0-10 V
Belastbarkeit: 2 Motoren mit 0-10V Steuerungsspannung
Außenabmessungen: 78x78x63 mm
Gewicht: 120 g
Schutzart an der Frontseite: IP40
Umgebungstemperaturen:
+1 °C bis zu +35 °C und max. RH 80% bei +25 °C.
LIEFERUMFANG
R-1/010 Drehzahlregler - 1 St.
Betriebsableitung - 1 St.
Befestigungssatz - 1 St.
Verpackungskarton - 1 St.
SICHERHEITSVORSCHRIFTEN
Den Drehzahlregler vor allen Anschluss-, Einstell-, Service- und
Reparaturarbeiten vom Stromnetz trennen. Service- sowie
Wartungsarbeiten sind ausschließlich vom Fachpersonal vorzunehmen,
welches über eine gültige Zulassung für elektrische Arbeiten an
Elektroanlagen bis 1000 V verfügt. Lesen Sie die Betriebsanleitung
vor allen Montagearbeiten.
MONTAGE
Die Stromversorgung vor der Montage und dem Anschluss am Drehzahlregler abschalten.
Die Schaltpläne sind in Abb. 2 und 3 dargestellt.
Bezeichnungen: B - Ventilator, R - R-1/010 Drehzahlregler
Die Mindestdrehzahl wird mit dem R3 Potentiometer auf dem Steuerplatine eingestellt, Abb. 4.
DREHZAHLREGLER FÜR VENTILATOREN
BETRIEBSANLEITUNG
MIT EC MOTOREN
VENTS R-1/010
Modifikation für
Unterputzmontage
Modifikation für
Aufputzmontage

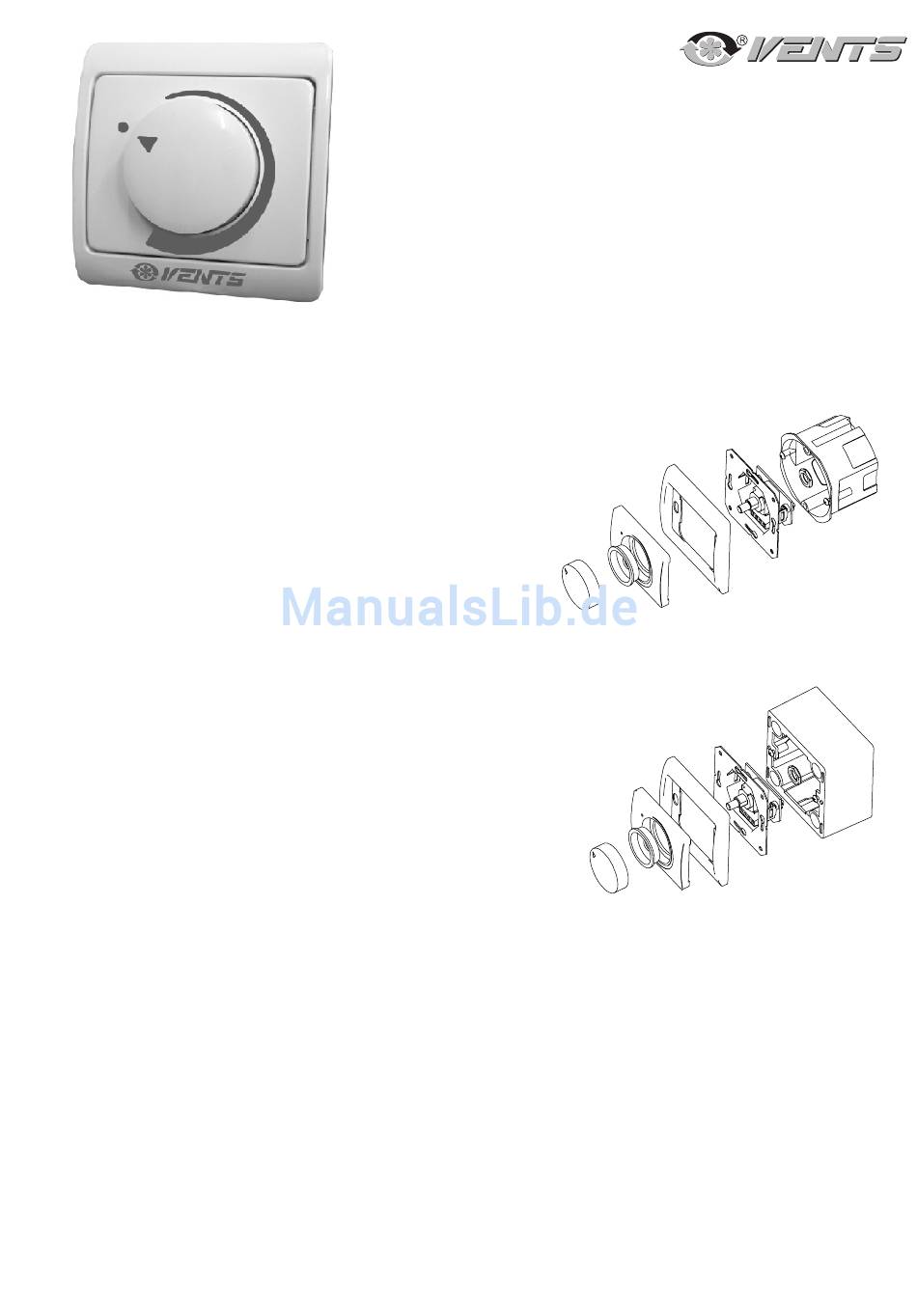

Abb. 1. Aufbau des
Drehzahlreglers
