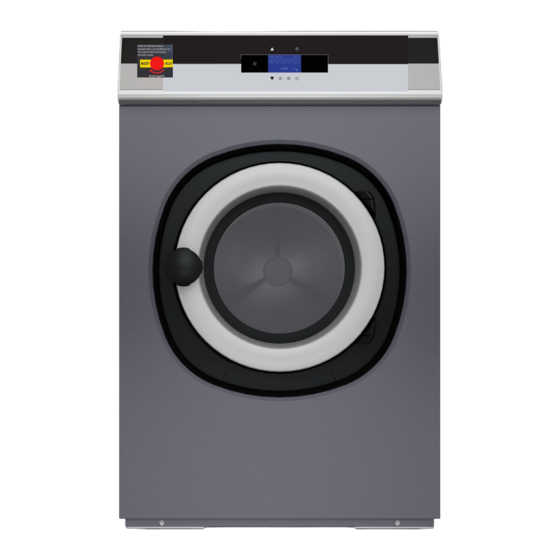

jessernigg FX80 Serie Betriebsanleitung
Verwandte Anleitungen für jessernigg FX80 Serie
Inhaltszusammenfassung für jessernigg FX80 Serie
- Seite 1 Betriebsanleitung Waschmaschine FX80 2020 FX80G FX80E Installation Wartung Aufstellungsplan Schaltpläne ...
- Seite 2 Diese Anleitung wurde ausschließlich für Informationszwecke zusammengestellt. Der Hersteller behält sich das Recht vor, den Inhalt dieser Betriebsanleitung zu jeder Zeit ohne vorhergehende Benachrichtigung zu ändern. Die Firma JESSERNIGG übernimmt keine Haftung für Schäden die durch Verwendung oder im Zusammenhang mit dieser Bedienungs- und Installationsanleitung entstehen.
-
Seite 3: Inhaltsverzeichnis
Fehlermeldungen ............................ 16 Öffnen der Türe im Notfall ........................17 Wartung der Maschine ........................... 18 Allgemeine Wartung .......................... 18 Periodische Wartung.......................... 18 Aufstellungsplan FX80 2020 ........................19 Schaltplan FX80 2020 ..........................20 Notizen ..............................21 Notizen ..............................22 W.JESSERNIGG GesmbH... -
Seite 4: Vorwort
Hautreizungen führen können. Zu hohe Schaumbildung kann auch Schäden an der Maschine zur Folge haben. Dieser Waschschleuderautomat dient ausschließlich zum Waschen von Textilien. Es dürfen in keinem Fall andere Materialien oder Gegenstände gewaschen werden. ACHTUNG Unbeaufsichtigte Kinder vom Waschschleuderautomat fernhalten! GesmbH JESSERNIGG... -
Seite 5: Sicherheitsvorschriften
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. W.JESSERNIGG GesmbH... -
Seite 6: Lieferumfang
Wasserschlauch (15 bar impulsgeprüft) vorgenommen werden. Die Zuleitung gut durchspülen, damit kein Installationsschmutz in die Maschine gelangt. Eine gute Funktion des Anschlussmagnetventils wird mit einem Wasserdruck von 0,5 bis max. 10 bar erreicht. Extrem niedriger Wasserdruck verlängert den Waschprozess. GesmbH JESSERNIGG... -
Seite 7: Gasanschluss
Bauen Sie die zwei vorderen Transportstreben ab, Pos. 1. • Bauen Sie die zwei hinteren Transportstreben ab Pos. 2. • Es ist nicht erlaubt, die Maschine ohne eingebauter Transportstreben zu transportieren. Bewahren Sie die Transportstreben für einen eventuellen Transport auf. W.JESSERNIGG GesmbH... -
Seite 8: Teile Der Waschmaschine
Teile der Waschmaschine FX80 2020 Abb. 1 FX80 2020 Waschmittelbehälter Waschmittelbehälter (Deckel) Vorwäsche Hauptwäsche Flüssigwaschmittel Hauptwäsche Weichspüler (letzter Spülgang) Abb. 2 GesmbH JESSERNIGG... - Seite 9 Bediensteuerung FX80 2020 Not-Aus Programmwahltasten Bestätigungstaste Zurück-Taste Starttaste Sprachwahltaste Programmanpassung (Schleuderdrehzahl) Informationstaste W.JESSERNIGG GesmbH...
-
Seite 10: Programmübersicht
Programmübersicht PROGRAMM BEZEICHNUNG SYMBOL (DISPLAY) -NUMMER Kochwäsche mit 40° Vorwäsche Kochwäsche 90° Buntwäsche 60° Feinwäsche 40° Express Schonwäsche 60° Schonwäsche 40° Schonwäsche 30° Vorhänge/Gardinen Wolle Handwäsche Schleudern GesmbH JESSERNIGG... -
Seite 11: Bedienungsreihenfolge
Bedienungsreihenfolge Türe öffnen Maschine mit Textilien befüllen Türe schließen Sprachwahl Programmwahl Waschmittel befüllen Programmstart W.JESSERNIGG GesmbH... -
Seite 12: Beschreibung Der Bediensteuerung
Beschreibung der Bediensteuerung Verwendete Symbole Programmanpassung (Schleuderdrehzahl) BEZEICHNUNG SYMBOL (DISPLAY) Starttaste Bestätigungstaste Zurück-Taste Programmwahltaste Nach oben Programmwahltaste Nach unten Sprachwahltaste Infotaste Programmanpassung (Schleuderdrehzahl) GesmbH JESSERNIGG... -
Seite 13: Sprachwahl
Sprachwahl Durch Drücken der Sprachwahltaste (7) kann vor dem Programmstart die gewünschte Sprache gewählt werden. Drücken Sie die Programmwahltasten (3) um zwischen den gewünschten Sprachen zu navigieren. Bestätigen Sie anschließend mit der Bestätigungstaste (4). W.JESSERNIGG GesmbH... -
Seite 14: Programmwahl
Sollte die Türe geöffnet sein, erscheint ein Hinweis „TUERE SCHLIESSEN“. Schließen Sie dann die Türe und Drücken Sie erneut die Starttaste (6). HINWEIS: Sie können bis 2Min30 nach Programmstart mittels den Pfeiltasten das Programm noch ändern. Das neue Programm wird (innerhalb von 3 Sek.) automatisch übernommen. GesmbH JESSERNIGG... -
Seite 15: Programmabbruch
Nachdem Sie die Starttaste (6) ca. 10 Sek. lange drücken, springt der Pfeil ganz nach rechts und das Programm befindet sich im letzten Programmteil. Nach wenigen Minuten können Sie die Wäsche nun entnehmen. HINWEIS: Programmteile können nur nach vorwärts übersprungen werden! W.JESSERNIGG GesmbH... -
Seite 16: Ändern Der Schleuderdrehzahl
Drücken Sie die Informationstaste (9) um mehr Informationen zu den einzelnen Teilen eines Programmes zu erhalten. Drücken Sie die Programmwahltasten (3) um zwischen den Schritten zu navigieren. Drücken Sie die Zurück-Taste (5) oder die Informationstaste erneut um wieder zur Programmauswahl zu gelangen. GesmbH JESSERNIGG... -
Seite 17: Fehlermeldungen
Tür Entladen Unwucht Temp.Nicht Erreicht Ablauffehler Kein Wasserzulauf Waschmittel fehlt Überfüllung Wartung fällig Verbindung Kein Heizen Spannungseinstel- lung Heizzeit Modelltyp Zu Heiß Drehzahlsensor Münzblockade 1 Münzblockade 2 Heizung Timeout Türverriegelungs- vortest Keine Seifendosier Türverriegelung Start E106 Kalibrierfehler Uberlauffehler W.JESSERNIGG GesmbH... -
Seite 18: Öffnen Der Türe Im Notfall
Öffnen Sie, sofern alle Sicherheitshinweise erfüllt sind die Türe. ACHTUNG Um Verbrennungen an der Haut zu vermeiden, muss vor dem Öffnen der Türe geprüft werden, ob sich noch heißes Wasser in der Trommel befindet und die Trommel stillsteht. Taste Notentriegelung GesmbH JESSERNIGG... -
Seite 19: Wartung Der Maschine
Einmal jährlich kontrollieren ob die Filter der Wasseranschlüsse nicht durch Kalkablagerungen verstopft sind. Bei Störungen oder Problemen, die Sie nicht selbst beheben oder lösen können, ist unmittelbar mit dem Kundendienst Kontakt aufzunehmen. KUNDENDIENST W.JESSERNIGG GesmbH 1110 Wien, Leberstraße 20 Tel.: 01 / 749 02 11 W.JESSERNIGG GesmbH... -
Seite 20: Aufstellungsplan Fx80 2020
Aufstellungsplan FX80 2020 E-Anschluss 230V 3AC 50Hz 0,75W Wasseranschluss R 3/4“ Wasseranschluss R 3/4“ mit Absperrventil und Schmutzfänger Wasseranschluss R 3/4“ Wasseranschluss R 3/4“ mit Absperrventil und Schmutzfänger Entlüftung Ablaufklappe Ø 70mm Leitungsschutzschalter C16 Amp. Fehlstromschutzschalter 0,03 Amp. Perilexsteckdose GesmbH JESSERNIGG... -
Seite 21: Schaltplan Fx80 2020
Schaltplan FX80 2020 W.JESSERNIGG GesmbH... -
Seite 22: Notizen
Notizen GesmbH JESSERNIGG... -
Seite 23: Notizen
Notizen W.JESSERNIGG GesmbH... - Seite 24 GesmbH JESSERNIGG...
