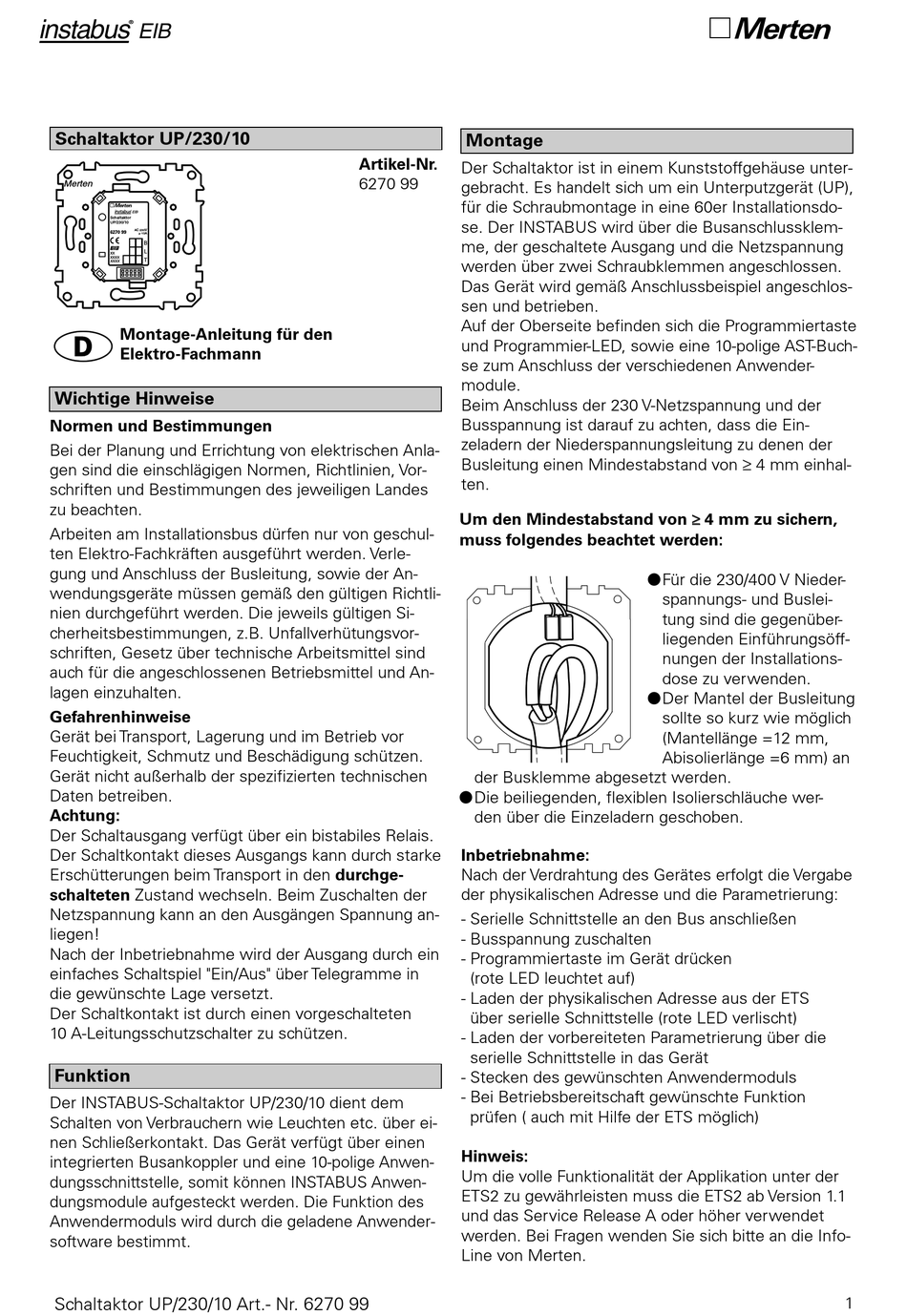

merten instabus EIB 6270 99 Inbetriebnahme

instabus
®
EIB

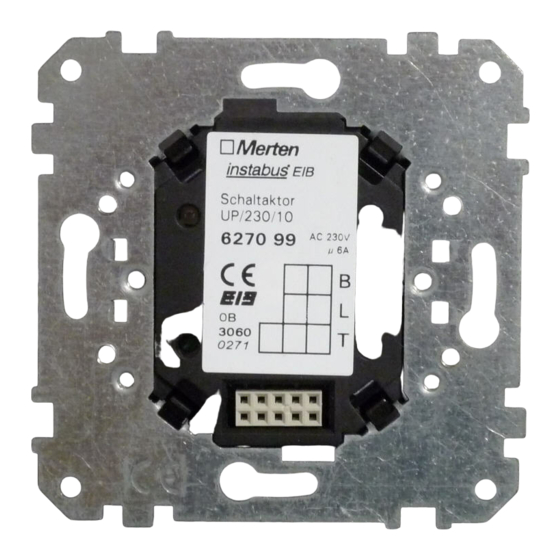

Schaltaktor UP/230/10
Merten
Schaltaktor
UP/230/10
AC 230V
6270 99
µ 10A
XX
XXXX
XXXX
Montage-Anleitung für den
D D
Elektro-Fachmann
Wichtige Hinweise
Normen und Bestimmungen
Bei der Planung und Errichtung von elektrischen Anla-
gen sind die einschlägigen Normen, Richtlinien, Vor-
schriften und Bestimmungen des jeweiligen Landes
zu beachten.
Arbeiten am Installationsbus dürfen nur von geschul-
ten Elektro-Fachkräften ausgeführt werden. Verle-
gung und Anschluss der Busleitung, sowie der An-
wendungsgeräte müssen gemäß den gültigen Richtli-
nien durchgeführt werden. Die jeweils gültigen Si-
cherheitsbestimmungen, z.B. Unfallverhütungsvor-
schriften, Gesetz über technische Arbeitsmittel sind
auch für die angeschlossenen Betriebsmittel und An-
lagen einzuhalten.
Gefahrenhinweise
Gerät bei Transport, Lagerung und im Betrieb vor
Feuchtigkeit, Schmutz und Beschädigung schützen.
Gerät nicht außerhalb der spezifizierten technischen
Daten betreiben.
Achtung:
Der Schaltausgang verfügt über ein bistabiles Relais.
Der Schaltkontakt dieses Ausgangs kann durch starke
Erschütterungen beim Transport in den durchge-
schalteten Zustand wechseln. Beim Zuschalten der
Netzspannung kann an den Ausgängen Spannung an-
liegen!
Nach der Inbetriebnahme wird der Ausgang durch ein
einfaches Schaltspiel "Ein/Aus" über Telegramme in
die gewünschte Lage versetzt.
Der Schaltkontakt ist durch einen vorgeschalteten
10 A-Leitungsschutzschalter zu schützen.
Funktion
Der INSTABUS-Schaltaktor UP/230/10 dient dem
Schalten von Verbrauchern wie Leuchten etc. über ei-
nen Schließerkontakt. Das Gerät verfügt über einen
integrierten Busankoppler und eine 10-polige Anwen-
dungsschnittstelle, somit können INSTABUS Anwen-
dungsmodule aufgesteckt werden. Die Funktion des
Anwendermoduls wird durch die geladene Anwender-
software bestimmt.
Schaltaktor UP/230/10 Art.- Nr. 6270 99
Montage
Artikel-Nr.
Der Schaltaktor ist in einem Kunststoffgehäuse unter-
6270 99
gebracht. Es handelt sich um ein Unterputzgerät (UP),
für die Schraubmontage in eine 60er Installationsdo-
se. Der INSTABUS wird über die Busanschlussklem-
me, der geschaltete Ausgang und die Netzspannung
werden über zwei Schraubklemmen angeschlossen.
Das Gerät wird gemäß Anschlussbeispiel angeschlos-
sen und betrieben.
Auf der Oberseite befinden sich die Programmiertaste
und Programmier-LED, sowie eine 10-polige AST-Buch-
se zum Anschluss der verschiedenen Anwender-
module.
Beim Anschluss der 230 V-Netzspannung und der
Busspannung ist darauf zu achten, dass die Ein-
zeladern der Niederspannungsleitung zu denen der
Busleitung einen Mindestabstand von ≥ 4 mm einhal-
ten.
Um den Mindestabstand von
muss folgendes beachtet werden:
der Busklemme abgesetzt werden.
G Die beiliegenden, flexiblen Isolierschläuche wer-
den über die Einzeladern geschoben.
Inbetriebnahme:
Nach der Verdrahtung des Gerätes erfolgt die Vergabe
der physikalischen Adresse und die Parametrierung:
- Serielle Schnittstelle an den Bus anschließen
- Busspannung zuschalten
- Programmiertaste im Gerät drücken
(rote LED leuchtet auf)
- Laden der physikalischen Adresse aus der ETS
über serielle Schnittstelle (rote LED verlischt)
- Laden der vorbereiteten Parametrierung über die
serielle Schnittstelle in das Gerät
- Stecken des gewünschten Anwendermoduls
- Bei Betriebsbereitschaft gewünschte Funktion
prüfen ( auch mit Hilfe der ETS möglich)
Hinweis:
Um die volle Funktionalität der Applikation unter der
ETS2 zu gewährleisten muss die ETS2 ab Version 1.1
und das Service Release A oder höher verwendet
werden. Bei Fragen wenden Sie sich bitte an die Info-
Line von Merten.
≥ ≥
4 mm zu sichern,
GFür die 230/400 V Nieder-
spannungs- und Buslei-
tung sind die gegenüber-
liegenden Einführungsöff-
nungen der Installations-
dose zu verwenden.
GDer Mantel der Busleitung
sollte so kurz wie möglich
(Mantellänge =12 mm,
Abisolierlänge =6 mm) an
1
