Funktionselemente:
Betrieb:
Schließen Sie das Gerät an eine Steckdose.
Drehen Sie STROM [6] und SPANNUNG [3] gegen Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit I/O [8] an.
Stellen Sie die gewünschte Ausgangsspannung und den gewünschten Ausgangsstrom mit Hilfe von
SPANNUNG [3] und STROM [6] ein. Die jeweils aktuellen Werte kann man auf den Displays [2 & 1]
ablesen.
Schließen Sie den gewünschten Verbraucher an die Anschlussterminals + und – an.
Einstellung einer konstanten Spannung (C.V.):
Drehen Sie STROM [6] im Uhrzeigersinn bis zum Anschlag.
Drehen Sie SPANNUNG [3] gegen den Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit I/O [8] ein.
Nun sollte die LED C.V. [4] leuchten.
Stellen Sie nun mit SPANNUNG [3] mit Hilfe des Displays [1] die gewünschte Ausgangsspannung ein.
Schließen Sie den Verbraucher an das Terminal des Gerätes [7] an.
Einstellung einer konstanten Stromstärke (C.C.):
Drehen Sie STROM [6] gegen den Uhrzeigersinn bis zum Anschlag.
Drehen Sie SPANNUNG [3] gegen den Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit I/O [8] ein.
Schließen Sie die Ausgangsterminals kurz durch Verbinden der Plus- und Minusbuchsen [7].
Drehen Sie SPANNUNG [3] im Uhrzeigersinn bis die rote LED C.C. [5] anzeigt.
Drehen Sie nun STROM [6] im den Uhrzeigersinn bis die gewünschte maximale Ausgangsstromstärke
auf dem Display [2] angezeigt wird.
Entfernen Sie das kurzschließende Element von den Buchsen.
Schließen Sie den Verbraucher an das Terminal des Gerätes [7] an.
Ändern Sie keinesfalls die Stromstärke solange der Verbraucher noch angeschlossen ist.
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder
Vervielfältigung nur mit ausdrücklicher Genehmigung Stand 02/ 2019

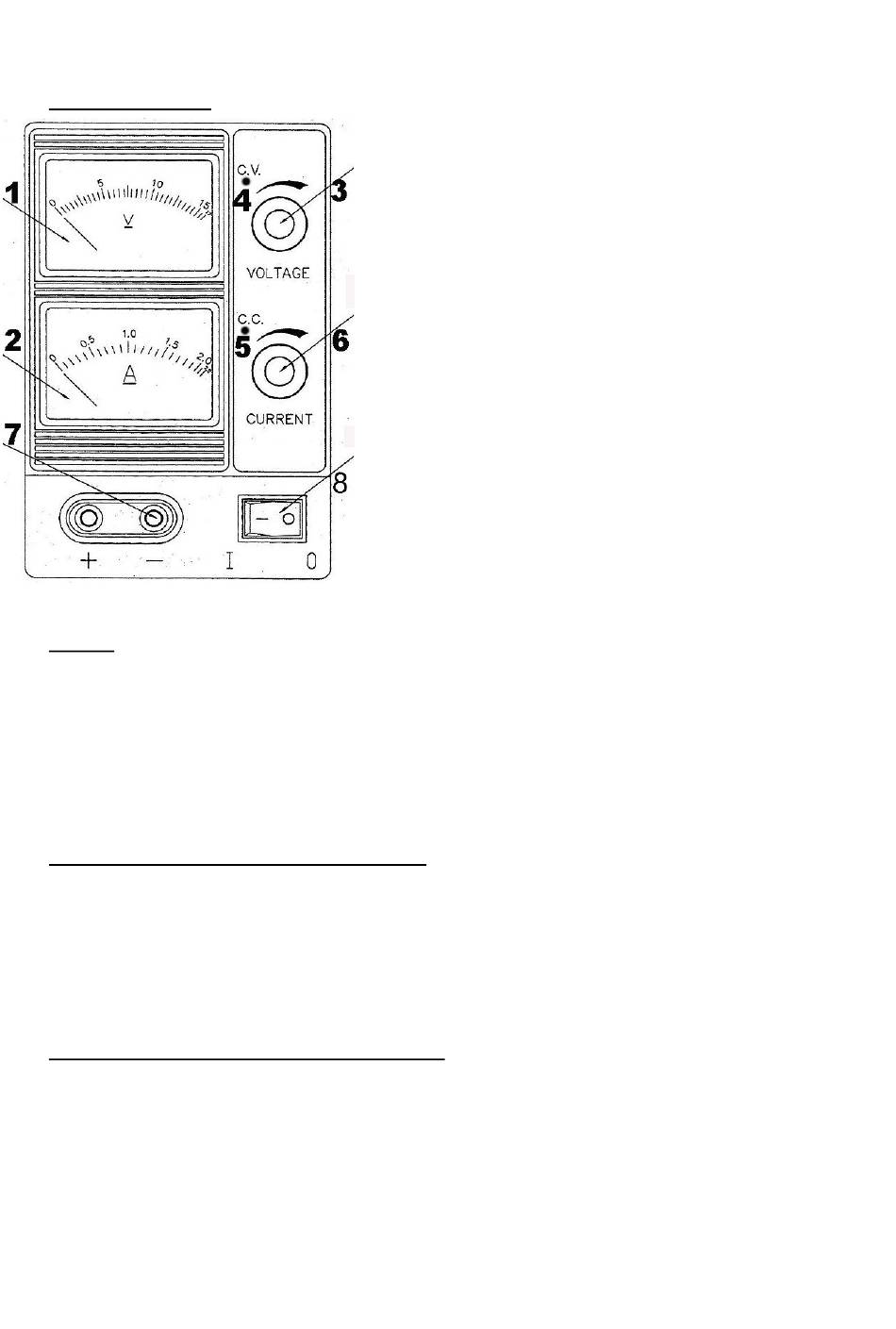

1. LCD- Anzeige der aktuellen Ausgangsspannung.
2. LCD-Anzeige der aktuellen Ausgangsstromstärke.
3. SPANNUNG: Einstellung der Ausgangsspannung.
4. C.V.: Grüne LED zur Anzeige für Konstantspannung.
5. C.C.: Rote LED zur Anzeige für Konstantstrom.
6. STROM: Einstellung der Ausgangsstromstärke.
7. +/-: Anschlussterminal mit Sicherheitsbuchsen. Positiver
und negativer Ausgang.
8. I/O: Ein-/Aus-Schalter.
542-231
