WEMPE 990/736 Benutzerhandbuch

Gerhae.com
Fernmeldeuhr (Stationsuhr)
Typ-Nr. 990/736
Bundeswehr-Versorgungs-Nr. 6645-12-171-7365
Beschreibung

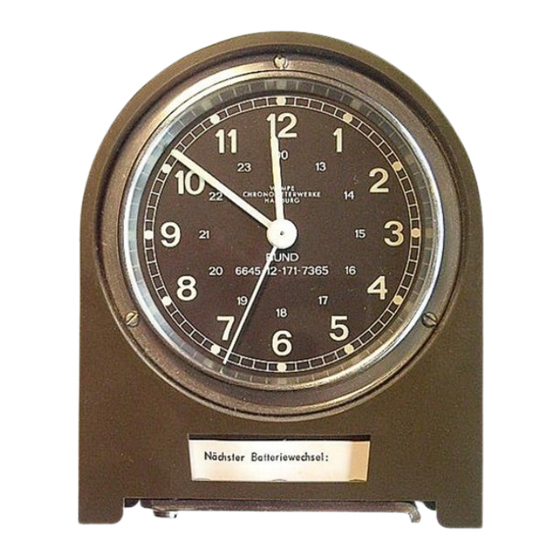

Die von der Fa. WEMPE Chronometerwerke Hamburg hergestellte Uhr trägt die Bezeichnung
‚Fernmeldeuhr' und ist unter der Versorgungs-Nr. 6645-12-171-7365 bei der Bundeswehr eingeführt;
Hersteller-Typ-Nr. 990/736 bzw. Wempe Art-Nr. CW88047. Die präzise Zeitanzeige wird durch ein
batteriebetriebenes Quartz-Uhrwerk (mit Zentralsekunde) Typ W 716 der Fa. KIENZLE gewährleistet.
Die Uhr kann in allen Truppenteilen verwendet werden und dient der genauen Zeitanzeige. Das Gehäuse
der Uhr ist aus mattem, schlagfestem Polystrol im Farbton RAL 6014 (gelboliv). Das Zifferblatt aus
Messing ist mattschwarz mit weißen arabischen Ziffern. Zifferblatt und Zeiger sind mit lang
nachleuchtender Leuchtmasse nach VTL 8010-015 belegt. Am unteren Gehäuseteil befinden sich zwei
Stützfüße aus Metall, die herausgeschwenkt werden können; dadurch hat die Uhr auch bei extremen
Belastungen einen sicheren Stand.
Für Fahrzeuge gibt es unter der Versorgungs-Nr. 6645-12-135-2004 eine Mobilhalterung.
Technische Daten

Gehäuse-Höhe 128 mm

Gehäuse-Breite 104 mm

Gehäuse-Tiefe 42 mm

Zifferblatt Ø 72 mm

Gewicht 0,5 kg

Quartz-Batteriewerk für 1,5V
Bedienung
Zur Inbetriebnahme der Uhr muss die Rückwand abgenommen werden; dazu sind drei Schrauben
herauszudrehen. Dann am Uhrwerk die Abdeckkappe des Batteriefachs abnehmen und die Batterie
polrichtig einlegen; die richtige Polung ist am Boden des Batteriefachs dargestellt. Das Werk läuft nach
korrektem Einlegen der Batterie automatisch an.
Stunden- und Minutenzeiger werden mit dem auf der Rückseite des Werkes befindlichen Stellrad
eingestellt. Nach Einstellen der Uhrzeit erst die Abdeckkappe des Batteriefachs, dann die Rückwand
wieder aufsetzen und diese wieder verschrauben. Die Uhr ist jetzt betriebsbereit.
Auf dem Schild kann der nächste Batteriewechsel datiert (ein Jahr) und in den Wechselrahmen unterhalb
des Zifferblattes eingeschoben werden.
Außer gelegentlichen Zeitkorrekturen und Batteriewechsel nach ca. einem Jahr bedarf die Uhr keinerlei
Wartung. Bei Außerbetriebnahme muss die Batterie entfernt werden.
1
bis ca. Mitte der 1980er Jahre wurde ein anderes Quartz-Batteriewerk für 1,5V
Mignon Batterie (AA, LR6)
1
Baby Batterie (C, LR14) verbaut
