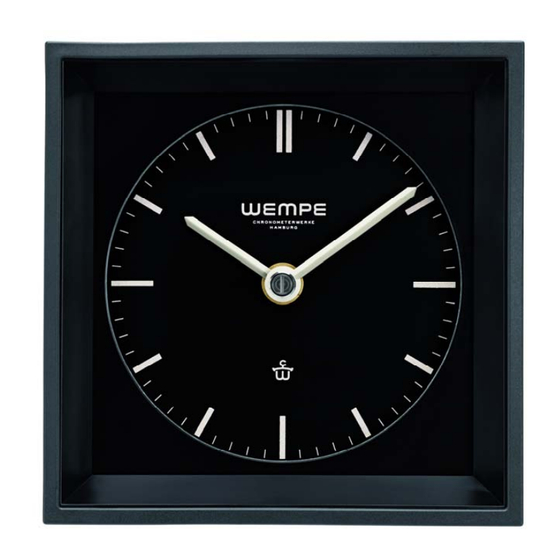

Einbau-Schiffsuhr 144x144mm mit Bel.
Flush mounting Marine clock 144x144mm w. ill.
Model 20641
Augustapolder 22 - 2992 SR - Barendrecht - The Netherlands
E: info@venteville.com www.venteville.com
Mod. 20641/T
Unser vielseitigen Einbauuhren 144x144mm ideal für den
Einsatz in z.B. Schaltzentralen, Kontrollstationen und
Kommandobrücken.
Our versatile flush mounting marine clocks 144x144mm
ideal for use in e.g. Switchboards, control stations and
command bridges.
Uhrengehäuse
Clock case:
Abmessungen (mm)
Dimension (mm)
Befestigung
Fixing
Schutzgrad
Degree of protection
Glasrand
Glass frame
Glas
Glass
Zifferblatt
Dial
Skala
Scale
Beleuchtung
illumination
Gewicht ca.
Weight
Venteville B.V.
P: +31 (0)10 41 40 411
Stahlblech verzinkt
Sheet steel zinc plated
138 x 138 (DIN 43700),
Höhe 100
138 x 138 (DIN 43700), height
100
Halteklammern
clamps
IP 42
Kunststoff abnehmbar zur
einfachen Zeigerverstellung
(außer Typ QZV)
Plastic demountable for easy
hand adjustment
(except for type QZV)
Nonflex-Geräteglas einseitig
geätzt
(Acrylglas bei Typ QZV)
Nonflex instrument glass one
side etched
(Acrylglass for type QZV)
Aluminium schwarz
aluminium black
Weiß Ø 106mm, mit
Strichziffern
white Ø 106mm , with
markings
24 VDC dimmbar
24VDC dimmerable
1
Werbung
Verwandte Anleitungen für WEMPE 20641/T
Inhaltszusammenfassung für WEMPE 20641/T

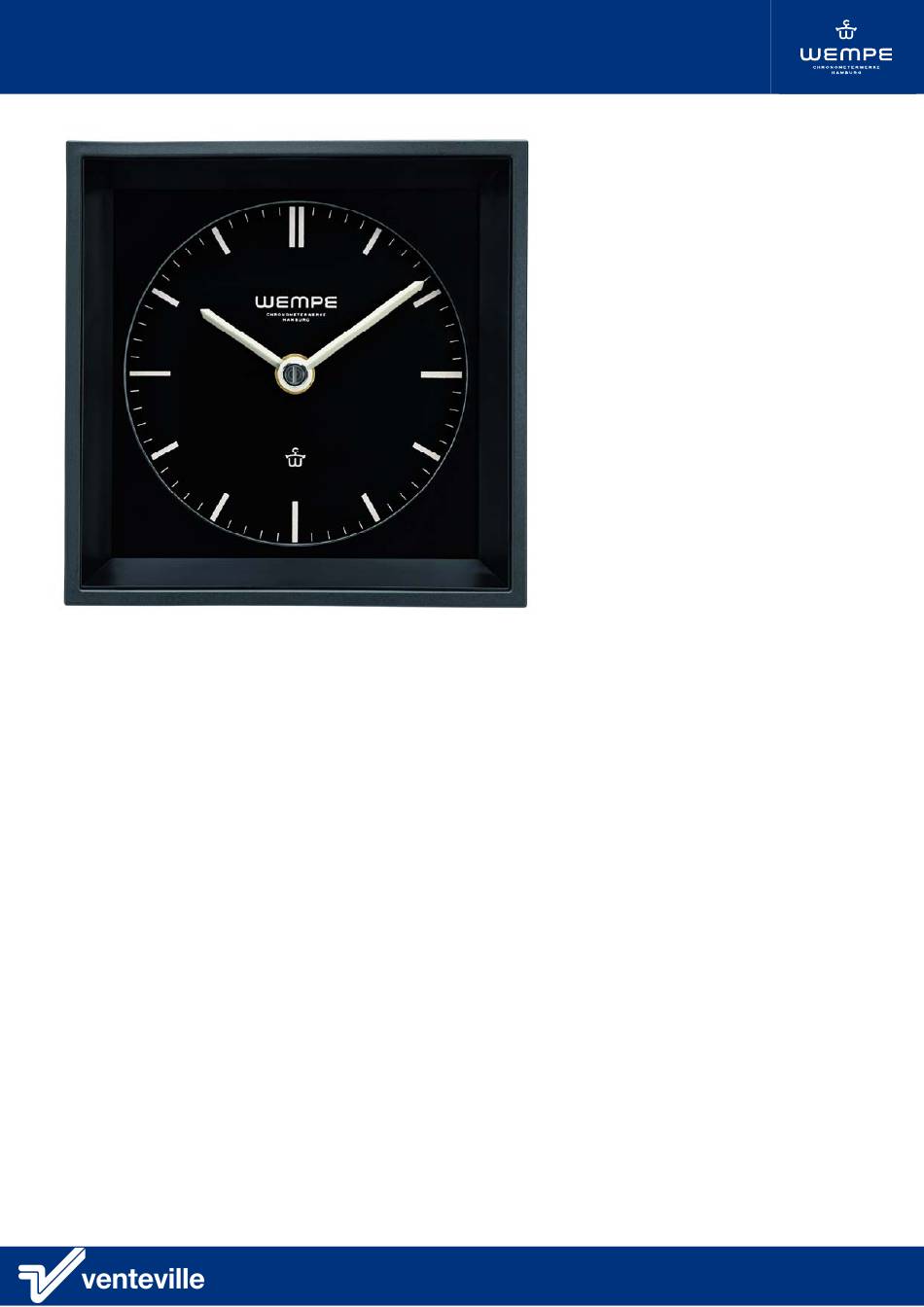

- Seite 1 Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Unser vielseitigen Einbauuhren 144x144mm ideal für den Einsatz in z.B. Schaltzentralen, Kontrollstationen und Kommandobrücken. Our versatile flush mounting marine clocks 144x144mm ideal for use in e.g. Switchboards, control stations and command bridges.
-
Seite 2: Paneelausschnitt Panel Cut Out
Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Maßzeichnung / Dimension drawing (mm) Fixing hood form B (DIN 43835) Paneelausschnitt panel cut out 9 10 11 12 Terminal block Terminal block 1 - polarized minute implulses 24VDC... -
Seite 3: Terminal Block
Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Modell Zeiger Uhrwerktechnologie Model Hands Movement technology 2 (Std./Min.) Nebenuhr vorwärts laufend für polarisierende Minutenimpulse 12 oder 24V 20641/T 2 (h/m) secondary clock advance running for polarised minute impulses 12 or 24V... - Seite 4 Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Drahtpotentiometer 250 Ohm/4W - Wire-wound potentiometer 250 Ohm/4W Venteville B.V. Augustapolder 22 - 2992 SR - Barendrecht - The Netherlands P: +31 (0)10 41 40 411 E: info@venteville.com www.venteville.com...
-
Seite 5: Uhren Mit Transparentem Zifferblatt
Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Montage- und Inbetriebnahmeanleitung für Nebenuhrwerke Typ: T Dieses nach neustem Stand der Technik entwickelte Nebenuhrwerk kann mit 12, 24, 48 oder 60V DC polarisierten Minutenimpulsen betreiben werden. Es ist sowohl für Innen- als auch für Außenuhren mit geschützten Zeigern bis zu... - Seite 6 Einbau-Schiffsuhr 144x144mm mit Bel. Mod. 20641/T Flush mounting Marine clock 144x144mm w. ill. Assembly and commissioning instructions for secondary clock movements’ type: T This state-of-the-art secondary clock movement can run on polarizing minute impulses of 12, 24, 48 or 60V DC. It is suitable for indoor clocks as well as for outdoor clocks with protected hands with a diameter of 80cm at maximum.
- Seite 7 Einbau-Schiffsuhr mit Beleuchtung 144x144mm Mod. 20642/T Flush mounting Marine clock with illumination 144x144mm WEMPE secondary and marine clocks flush mounting 144x144mm with illumination for 24V DC Mod. 20640 – 41 - 42, 20667 – 68 - 69 Instruction for replacement of light bulls...
