ETT 731
Einbauterminal Touch
Technisches Handbuch
Erstellungsdatum: 10.02.2014
Versionsdatum: 05.12.2019
Artikelnummer: 07-230-731-D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIGMATEK ETT 731

  • Seite 1 ETT 731 Einbauterminal Touch Technisches Handbuch Erstellungsdatum: 10.02.2014 Versionsdatum: 05.12.2019 Artikelnummer: 07-230-731-D...
  • Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
  • Seite 3: Einbauterminal Touch

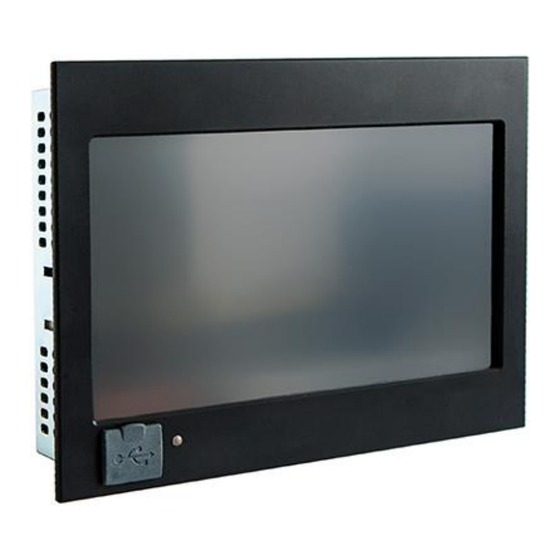

    ETT 731 Einbauterminal Touch ETT 731 Das ETT 731 ist ein intelligentes Terminal zur Programmierung und Visualisierung von automatisierten Prozessen. Die Prozessdiagnose sowie die Bedienung und Beobachtung von automatisierten Abläufen werden durch dieses Einbauterminal vereinfacht. Ein resistiver Touch-Screen dient zur Eingabe von Prozessdaten und Parametern. Die Ausgabe erfolgt auf einem 7“...
  • Seite 4: Inhaltsverzeichnis

    ETT 731 EINBAUTERMINAL TOUCH Inhaltsverzeichnis Technische Daten ..............4 Leistungsdaten ................4 Elektrische Anforderungen............5 Terminal ..................5 Umgebungsbedingungen ............5 Display 7” WVGA inkl. Touch ............6 Sonstiges ..................6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Front ....................8 Status LED ..................
  • Seite 5 EINBAUTERMINAL TOUCH ETT 731 Schirmung ................... 19 ESD-Schutz .................. 19 USB-Schnittstelle ................ 19 CAN-Bus Setup ..............20 CAN-Bus Stationsnummer ............20 CAN-Bus Teilnehmeranzahl ............20 CAN-Bus Übertragungsgeschwindigkeit ......... 20 CAN-Bus Abschluss ............. 21 10 Einschaltverhalten ..............22 11 Status- und Fehlermeldungen ..........23 12 Display “Burn-In”...
  • Seite 6: Technische Daten

    ETT 731 EINBAUTERMINAL TOUCH Technische Daten Leistungsdaten Prozessor EDGE2-Technology Prozessorkerne Interner Cache 32 kByte L1 Instruction Cache 32 kByte L1 Data Cache 512 kByte L2 Cache Interner Programm- und 256 MByte Datenspeicher (DDR3 RAM) Interner remanenter 256 kByte SRAM (batteriegepuffert) Datenspeicher Internes Speichergerät...
  • Seite 7: Elektrische Anforderungen

    EINBAUTERMINAL TOUCH ETT 731 Elektrische Anforderungen Versorgungsspannung typisch +24 V DC (+18-30 V DC) Stromaufnahme Versorgungs- typisch 210 mA maximal 360 mA spannung bei +24 V (ohne Anschluss externer Geräte) (mit Anschluss externer Geräte) Stromaufnahme Standby- typisch 110 mA maximal 180 mA spannung bei +24 V (ohne Anschluss externer Geräte)
  • Seite 8: Display 7" Wvga Inkl. Touch

    ETT 731 EINBAUTERMINAL TOUCH Display 7” WVGA inkl. Touch 7” TFT-LCD-Farbdisplay Auflösung WVGA 800 x 480 Pixel Farbtiefe 16 Bit RGB (65K Farben) LCD-Modus normal white LCD-Polarisator transmissive Pixelgröße 0,1926 mm x 0,1790 mm Pixelanzahl 800*3 (RGB) x 480 Aktive Fläche...
  • Seite 9: Mechanische Abmessungen

    EINBAUTERMINAL TOUCH ETT 731 Mechanische Abmessungen 05.12.2019 Seite 7...
  • Seite 10: Anschlussbelegung

    ETT 731 EINBAUTERMINAL TOUCH Anschlussbelegung Front X7: USB 2.0 (Typ A) Funktion +5 V Es wird darauf hingewiesen, dass sich viele der auf dem Markt befindlichen USB- Geräte nicht an die USB-Spezifikation halten. Dies kann zu Fehlfunktionen am Gerät führen. Weiters ist es möglich, dass diese Geräte am USB-Port nicht erkannt werden oder nicht ordnungsgemäß...
  • Seite 11: Rückseite

    EINBAUTERMINAL TOUCH ETT 731 Rückseite X1: CAN 1 (6-poliger Weidmüller) Funktion CAN A (LOW) CAN B (HIGH) CAN A (LOW) CAN B (HIGH) n.c. n.c. = nicht verwenden 05.12.2019 Seite 9...
  • Seite 12 ETT 731 EINBAUTERMINAL TOUCH X2: CAN 2 (6-poliger Weidmüller) Funktion CAN A (LOW) CAN B (HIGH) CAN A (LOW) CAN B (HIGH) n.c. X3: USB 2.0 (Typ A) Funktion +5 V X4: RS232 (D-Sub) Funktion X5: Ethernet 10/100 (RJ45) Funktion...
  • Seite 13: Zu Verwendende Steckverbinder

    Belastung zu einem Realtime Runtime Error oder Runtime Error kommt. Mit einem entsprechend konfigurierten Paketfilter (Firewall oder Router) ist es jedoch möglich, ein Netzwerk mit SIGMATEK-Hardware und ein fremdes Netzwerk miteinander zu verbinden, ohne dass die oben beschriebenen Probleme auftreten.
  • Seite 14: Kühlung

    ETT 731 EINBAUTERMINAL TOUCH Kühlung Die Verlustleistung des Terminals kann bis zu ca. 7,5 Watt betragen. Um die zur Kühlung benötigte Luftzirkulation zu gewährleisten, sind die angeführten Montagevorschriften einzu- halten! Montagevorschriften Folgende Abstände zur Abdeckhaube sind einzuhalten: - Links, rechts, oben und unten 2 cm - Nach hinten 10 cm.
  • Seite 15 EINBAUTERMINAL TOUCH ETT 731 Weiters ist eine Einbaulage von 60°-120° zu beachten. 05.12.2019 Seite 13...
  • Seite 16: Pufferbatterie

    Pufferbatterie Die auswechselbare Pufferbatterie sorgt dafür, dass bei ausgeschalteter Versorgungs- spannung die Uhrzeit (RTC) und die SRAM-Daten des ETT 731 erhalten bleiben. Vom Werk aus wird eine Lithiumbatterie eingesetzt. Nach Auslieferung des ETT 731 und einer Lagerung von einem Jahr wird anschließend eine Batterielebensdauer von mindestens 10 Jahren erreicht, wenn davon ausgegangen werden kann, dass das Gerät überwiegend in Betrieb (Versorgungsspannung angelegt) ist.
  • Seite 17: Vorgangsweise Batterietausch: 1. Möglichkeit

    EINBAUTERMINAL TOUCH ETT 731 Vorgangsweise Batterietausch: 1. Möglichkeit 1. Versorgung des ETT 731 abstecken. sieben Befestigungs- schrauben (Torx) der Terminal- Rückseite mit Schraubendreher- Tx9 öffnen. 05.12.2019 Seite 15...
  • Seite 18 5. Aufkleber nach oben klappen und Batterie mit Hilfe der Lasche aus dem Batteriehalter entnehmen. 6. Neue Batterie in richtiger Polung einsetzen (Plus-Pol Richtung Terminal-Rückseite). Den unter Punkt 5 aufgeklappten Aufkleber wieder nach unten klappen. Versorgung trennen und die Terminal-Rückseite aufsetzen und verschrauben. 7. Versorgung des ETT 731 anstecken. Seite 16 05.12.2019...
  • Seite 19: Vorgangsweise Batterietausch: 2. Möglichkeit

    Vorgangsweise Batterietausch: 2. Möglichkeit 1. Die SRAM-Daten werden über den CLI-Befehl SRAM Save auf das Flash gesichert. ACHTUNG: Wenn die Daten nicht zuvor gesichert werden, gehen die Einstellungen des Terminals verloren 2. Versorgung des ETT 731 abstecken. sieben Befestigungs- schrauben (Torx) der Terminal- Rückseite mit Schraubendreher-...
  • Seite 20 ETT 731 EINBAUTERMINAL TOUCH 4. Geöffnete Terminal-Rückseite nach oben wegklappen. Aufkleber 5. Aufkleber nach oben klappen und Batterie mit Hilfe der Lasche aus dem Batteriehalter entnehmen. 6. Neue Batterie in richtiger Polung einsetzen (Plus-Pol Richtung Terminal-Rückseite). Den unter Punkt 5 aufgeklappten Aufkleber wieder nach unten klappen und die Terminal- Rückseite aufsetzen und verschrauben.
  • Seite 21: Verdrahtungshinweise

    EINBAUTERMINAL TOUCH ETT 731 Verdrahtungshinweise Erdung Das Terminal muss entweder großflächig durch die Montage am Schaltschrank oder am vorgesehenen Erdungsanschluss geerdet werden. Es ist wichtig, eine niederohmige Er- dungsverbindung herzustellen, denn nur so kann die einwandfreie Funktion gewährleistet werden. Die Erdungsverbindung sollte mit maximalem Querschnitt erfolgen und eine mög- lichst große (elektrische) Oberfläche aufweisen.
  • Seite 22: Can-Bus Setup

    ETT 731 EINBAUTERMINAL TOUCH CAN-Bus Setup In diesem Abschnitt wird erläutert, wie der CAN-Bus richtig konfiguriert wird. Dazu müssen folgende Parameter eingestellt werden: Stationsnummer und Übertragungsgeschwindigkeit. CAN-Bus Stationsnummer Jede CAN-Bus-Station erhält eine eigene Stationsnummer. Unter dieser Stationsnummer können die anderen Busteilnehmer von dieser Station Daten abholen und an diese Station Daten senden.
  • Seite 23: Can-Bus Abschluss

    EINBAUTERMINAL TOUCH ETT 731 CAN-Bus Abschluss An den beiden Endgeräten in einem CAN-Bus System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Der Leitungsabschluss erfolgt durch einen intern bestückten 120R Widerstand zwi- schen den Leitungen CAN-A (LOW) und CAN-B (HIGH).
  • Seite 24: Einschaltverhalten

    ETT 731 EINBAUTERMINAL TOUCH 10 Einschaltverhalten Seite 22 05.12.2019...
  • Seite 25: Status- Und Fehlermeldungen

    EINBAUTERMINAL TOUCH ETT 731 11 Status- und Fehlermeldungen Die Anzeige der Status- und Fehlermeldungen erfolgt im Statustest der Lasal Class- Software. Eine eventuelle POINTER- oder CHKSUM-Meldung wird am Bildschirm des Terminals angezeigt. Nummer Meldung Bedeutung Ursache/Abhilfe RUN RAM Das Anwenderprogramm wird momen- Info tan im RAM ausgeführt.
  • Seite 26 ETT 731 EINBAUTERMINAL TOUCH WATCHDOG Das Programm wurde durch die Watch- Mögliche Ursachen: doglogik abgebrochen. Interrupts vom Anwenderpro- gramm längere Zeit gesperrt (Befehl STI vergessen). Fehlerhafte Programmierung eines Hardware-Interrupts. Befehle INB, OUTB, INW, OUTW falsch verwendet. Prozessor defekt Abhilfe: Programmfehler beheben...
  • Seite 27 EINBAUTERMINAL TOUCH ETT 731 PROG MEMO Die CPU programmiert gerade das Info Programmspeichermodul. STOP BRKPT Die CPU wurde durch einen Breakpoint Info im Programm angehalten. CPU STOP Die CPU wurde durch die Programmier- Info Software angehalten. INT ERROR Die CPU hat einen falschen Interrupt Ursachen: ausgeführt und das Anwenderprogramm...
  • Seite 28 ETT 731 EINBAUTERMINAL TOUCH DIV BY 0 Bei einer Division ist ein Fehler aufgetre- Mögliche Ursachen: ten. Division mit 0 Ergebnis der Division passt nicht in das Ergebnisregister. Abhilfe: Programmfehler beheben DIAS ERROR Beim Zugriff auf ein DIAS-Modul ist ein Hardwareproblem Fehler aufgetreten.
  • Seite 29 EINBAUTERMINAL TOUCH ETT 731 VARAN MANAGER Im VARAN Manager wurde eine Fehler- Abhilfe: ERROR nummer hinterlegt Pro- LogFile lesen grammausführung angehalten. VARAN ERROR benötigter VARAN-Client wurde Abhilfe: abgesteckt oder es trat ein Kommunika- LogFile lesen tionsfehler mit einem VARAN-Client auf.
  • Seite 30 ETT 731 EINBAUTERMINAL TOUCH REALTIME RUNTIME Gesamtdauer aller Realtime-Objekte Abhilfe: überschreitet maximale Zeit; Zeit kann Echtzeit Task der Applikation nicht konfiguriert werden: optimieren (RtWork). 2 ms bei 386er CPUs Echtzeit Task Taktzeit aller 1 ms bei restlichen CPUs Objekte verlangsamen.
  • Seite 31 EINBAUTERMINAL TOUCH ETT 731 USER DEFINED 4 Frei verwendbarer Code C_INIT Start der Initialisierung, Konfiguration wird durchgeführt. C_RUNRAM LASAL Projekt wurde erfolgreich vom RAM gestartet. C_RUNROM LASAL Projekt wurde erfolgreich vom ROM gestartet. C_RUNTIME C_READY Alles in Ordnung C_OK Alles in Ordnung...
  • Seite 32 ETT 731 EINBAUTERMINAL TOUCH OP BURN Betriebssystem wird in den Flashspei- cher gebrannt OP BURN FAIL Fehler beim Brennen des Betriebssys- tems OP INSTALL Betriebssystem wird installiert USV-WAIT Versorgung wurde abgeschaltet, USV ist aktiv. System wird heruntergefahren REBOOT Betriebssystem wird neu gestartet.
  • Seite 33: Display "Burn-In" Effekt

    EINBAUTERMINAL TOUCH ETT 731 12 Display “Burn-In” Effekt Der „Burn-In“ Effekt bezeichnet das Einbrennen eines Musters in das Display nach längerer, gleichbleibender Anzeige (z.B. ein Bild). Dieser Effekt wird meist auch als „image sticking“, „memory effect/sticking“ oder „ghost image“ bezeichnet. Hierbei wird zwischen einem temporären und permanenten Effekt unterschieden.
  • Seite 34: Reinigung Des Touch-Screens

    ETT 731 EINBAUTERMINAL TOUCH 13 Reinigung des Touch-Screens ACHTUNG! Bevor die Reinigung des Touch-Screens durchgeführt wird, zuerst das Terminal abschalten, um bei Berührung des Touch-Screens nicht unbeabsichtigt Funktionen bzw. Befehle auszulösen! Der Touch-Screen des Terminals darf nur mit einem feuchten, weichen Tuch gereinigt werden.
  • Seite 35: Änderungen Der Dokumentation

    EINBAUTERMINAL TOUCH ETT 731 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 27.02.2014 Pixelanzahl in Tabelle eingefügt 16.04.2014 3.2 Status LED Beschreibung der LED geändert 8.1 CAN-Bus Stationsnummer Text aktualisiert 8.2 CAN-Bus Teilnehmerzahl Text aktualisiert 10.06.2014 11 Status- und Fehlermeldungen S-DIAS Error hinzugefügt...
  • Seite 36 ETT 731 EINBAUTERMINAL TOUCH Seite 34 05.12.2019...
