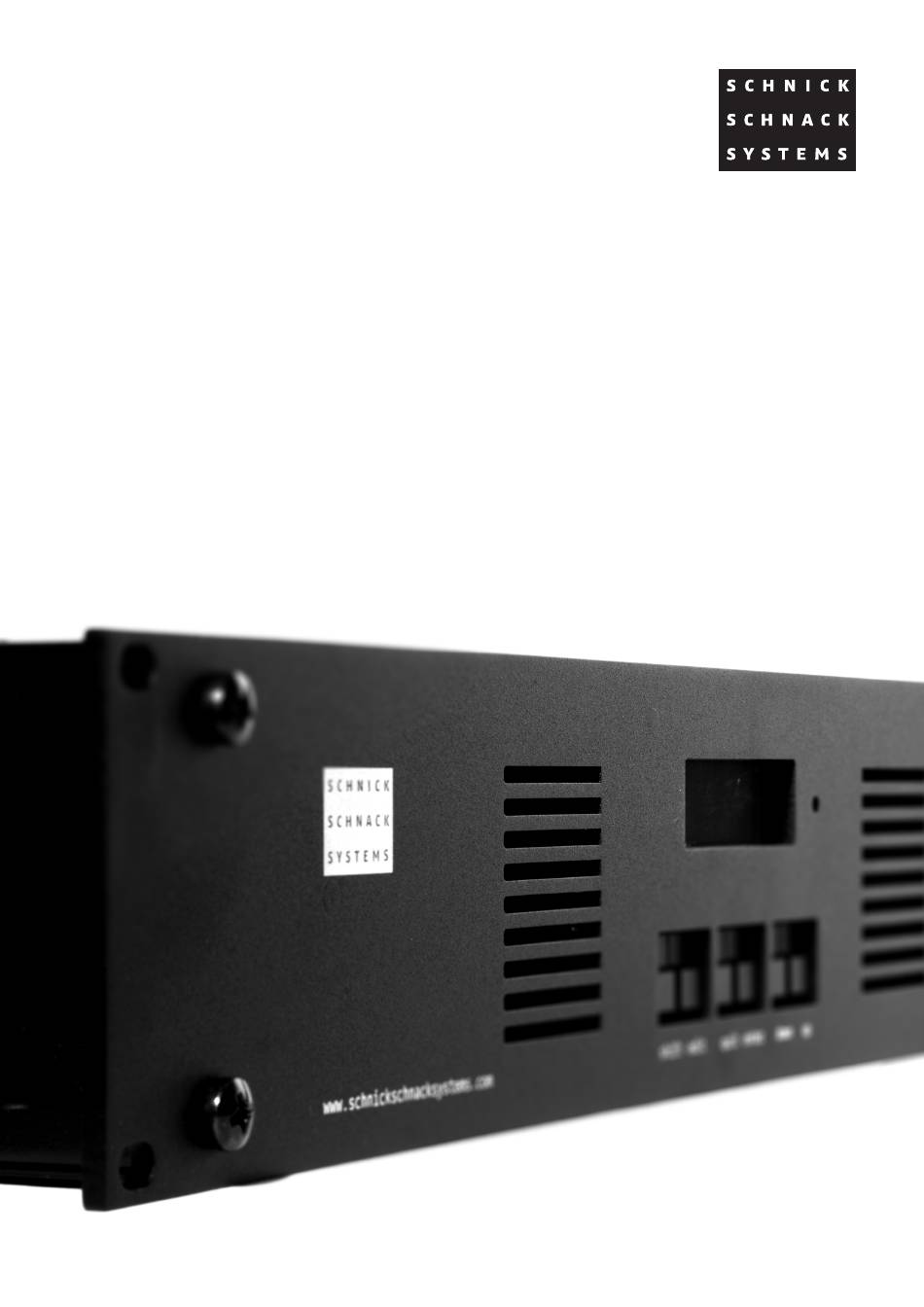

- Seite 1 System- netzteil 4 Bedienungsanleitung...
- Seite 2 © 2016 Schnick-Schnack-Systems GmbH Stand August 2016: Alle technischen Daten sowie die Gewichts- und Maßangaben sind sorgfältig erstellt worden – Irrtümer vorbehalten. Eventuelle Farbabweichungen sind drucktechnisch bedingt. Änderungen, die dem Fortschritt dienen, behalten wir uns vor.
-
Seite 3: Inhaltsverzeichnis
Inhalt Übersicht Anschlüsse Inbetriebnahme Verkabelung des Systems Menü Menüführung Menüauswahl QuickPatch Wiederholungs- und Kombinationsmöglichkeiten Manual RGB Demo Fast/Demo Slow Manual Patch Info Fehlermeldungen Technische Daten Anschlussbelegung EU-Konformitätserklärung... -
Seite 4: Übersicht
schnick-schnack-systems Übersicht Dieses Gerät ist ein Netzteil mit eingebautem DMX-Router. Es versorgt die LED-Kompo- nenten der Serien B und L mit Spannung und Daten und stellt eine perfekte Lösung für mittelgroße und große Systeme dar. Es besitzt vier unabhängige XLR 4pol-Ausgänge. Die Adressierung der Komponenten erfolgt direkt am Systemnetzteil. -
Seite 5: Anschlüsse
4 Anschlüsse Auf der Rückseite des Gerätes finden Sie folgende Anschlussmöglichkeiten: Lufteinlässe nicht abdecken und Lufteinlässe nicht abdecken und regelmäßig reinigen. regelmäßig reinigen. Out 4 Out 3 Out 2 Out 1 DMX IN Fuse 4 Fuse 3 Fuse 2... -
Seite 6: Inbetriebnahme
Zirkulation auf der Vorderseite zu achten. Die Zulufttemperatur sollte 35°C nicht überschreiten. Das Systemnetzteil 4 ist beim Rackeinbau auf Schienen zu lagern, damit die Rack- schienen die Frontplatte des Systemnetzteils 4 entlasten und die Wartung des Racks vereinfacht wird. -
Seite 7: Verkabelung Des Systems
Adapterplatine. Dekorationselemente können so intern mit LED-Platinen bestückt und von außen mit XLR-Kabeln zugeleitet werden. Bitte beachten Sie: Die Länge des XLR-4pol-Kabels zwischen dem Systemnetzteil 4 und der Adapterplatine sollte eine Länge von 20m nicht überschreiten. Die maximale Länge zwischen dem Systemkabel und dem Ausgang der Adapterplatine sollte eine Länge von... -
Seite 8: Menü
schnick-schnack-systems Menü Auf der Frontseite des Gerätes finden Sie folgende Bedienfelder: SHIFT QUIT DOWN EDIT ENTER SHIFT+ Gebrauch in Verbindung mit... EDIT um rückwärts durch die Dateneingabefelder zu navigieren ENTER um bestimmte Vorgänge zu bestätigen EDIT navigiert durch die Datenfelder QUIT um den ausgewählten Modus oder das Submenü... -
Seite 9: Menüführung
4 Menüführung Main Menu: QuickPatch Main Menu: Manual RGB Main Menu: Demo Fast Main Menu: Demo Slow Main Menu: Manual Patch Main Menu: Info... -
Seite 10: Menüauswahl
schnick-schnack-systems Menüauswahl Um in die Menüauswahl zu gelangen, drücken Sie die Taste Change Mode? QUIT und bestätigen Sie die Frage CHANGE MODE? mit ENTER. Quit Enter Wählen Sie nun mit den Tasten UP/DOWN den von Ihnen gewünschten Modus und bestätigen Sie mit ENTER. Mit QUIT gelangen Sie in den ursprünglichen Modus zurück. -
Seite 11: Wiederholungs- Und Kombinationsmöglichkeiten
4 Wiederholungs- und Kombinationsmöglichkeiten für QuickPatch OFF: keine Kombination ALL: alle LEDs werden durch drei DMX-Kanäle gesteuert immer zwei LEDs werden verbunden immer drei LEDs werden verbunden immer vier LEDs werden verbunden immer fünf LEDs werden verbunden immer sechs LEDs werden verbunden... -
Seite 12: Manual Rgb
Manual RGB In diesem Menüpunkt hat man die Möglichkeit, mit dem Manual Color Mode Systemnetzteil 4 auf einfache Art und Weise eine Farbe für alle Ausgangskanäle einzustellen. Wie bei allen Menüpunkten wird auch hier das Feld durch Drücken der EDIT-Taste angewählt und mit den Tasten DOWN/UP bearbeitet. -
Seite 13: Manual Patch
4 Manual Patch Wenn man aus dem Modus QuickPatch in den Modus Manual Overwrite Patch with QuickPatch? Patch wechselt, erscheint dieses Display: Quit Shift+Enter Hier besteht die Möglichkeit, die Werte des QuickPatch in das Manual Patch zu übernehmen. Dieser Vorgang ist irreversibel. -
Seite 14: Technische Daten
schnick-schnack-systems Technische Daten Gehäuse 19 Zoll, zwei Höheneinheiten Maße 430mm (B × × × × Betriebsspannung 110-240V AC, 50-60Hz Leistungsaufnahme 700VA Ausgangsleistung maximal 6A pro Kanal Netzanschluss Kaltgerätestecker, verriegelbar Protokoll DMX 512 A-1990 USITT DMX IN Neutrik XLR-5pol DMX THROUGH Neutrik XLR-5pol LED-Ausgänge 1-4 Neutrik XLR-4pol,... -
Seite 15: Eu-Konformitätserklärung
4 EU-Konformitätserklärung... - Seite 16 Warum Schnick-Schnack-Systems? Schnick-Schnack-Systems GmbH Installationszeiten werden immer kürzer, während System- Mathias-Brüggen-Straße 79 komplexität und Kundenansprüche zunehmen. 50829 Köln Wir sind ein Partner, der selbst unter Termindruck hochwertige Telefon +49 (0) 221/99 20 19-0 und verlässliche Systeme liefert, die nicht nur schnell zu instal- +49 (0) 221/16 85 09-73 lieren, sondern auch einfach zu bedienen sind.
